3. ДИЈАГРАМ ЗА МОНТИРАЊЕ

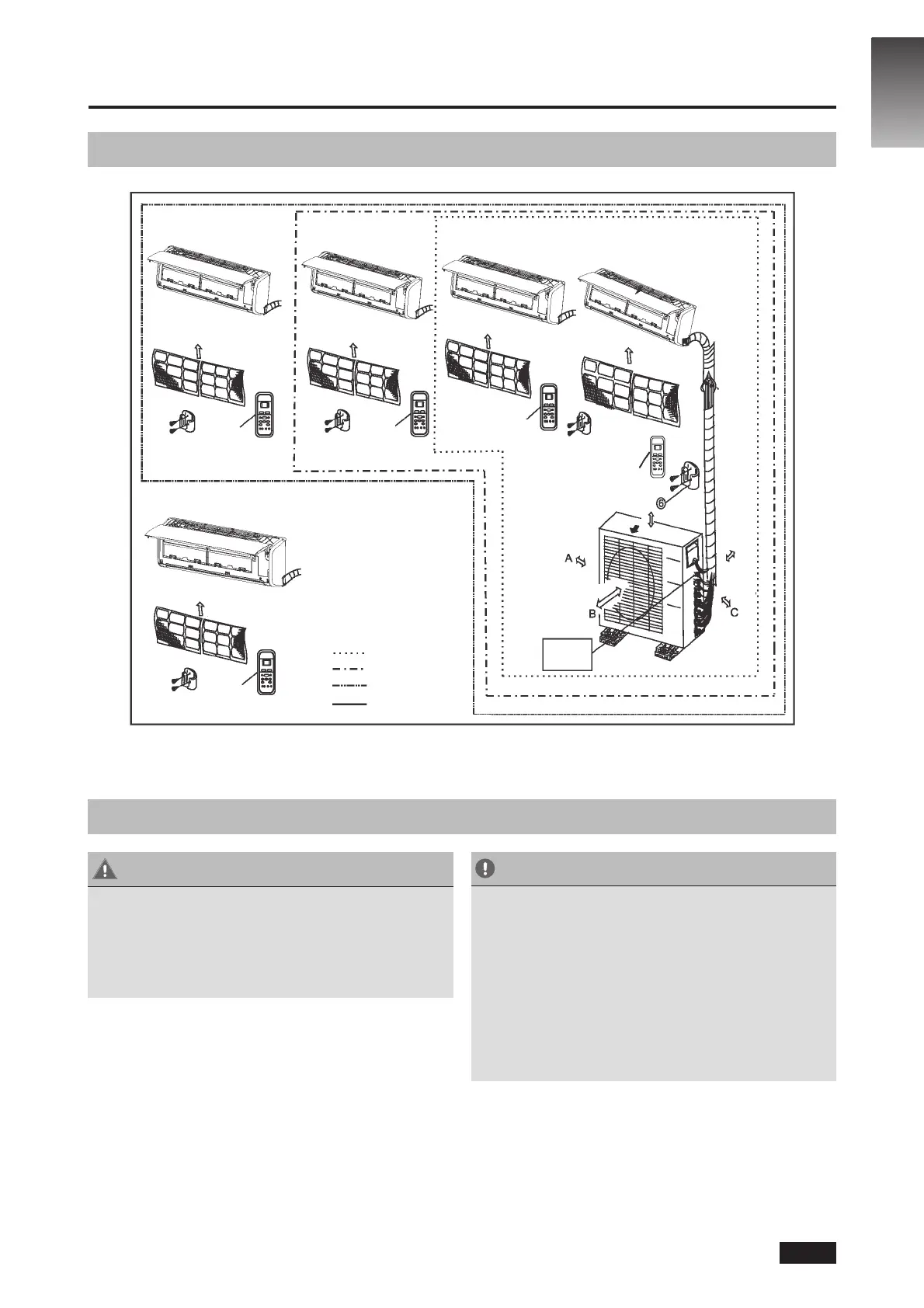

3.1 Дијаграм за монтирање
Мерки за претпазливост
МК-8
MK
Сл. 3.1
ПРЕТПАЗЛИВОСТ
• Илустрацијата е само за објаснување.
Реалната форма на клима-уредот може
малку да се разликува.
• Бакарните линии мора посебно
да се изолираат.
ПРЕТПАЗЛИВОСТ
• За да спречите оштетување на ѕидот,
користете наоѓач на клинови
за да ги лоцирате клиновите.
• Потребна е минимална должина на цевката
од 3 метри за намалување на вибрациите
и прекумерната бучава.
• Две од трите насоки за циркулација
на воздухот A, B и C мора да бидат
без препреки во секое време.
Филтер
за воздух
Филтер
за воздух
Филтер
за воздух
Филтер
за воздух
Далечински
управувач
Далечински
управувач
Далечински
управувач
Далечински
управувач
Филтер
за воздух
Повеќе од 30 см
Повеќе од 60 см
Повеќе од 200 см
Повеќе од
30 см
Повеќе од
60 см
Далечински управувач
Кука
на кабелот за
поврзување
Еден-два
Еден-три
Еден-четири
Еден-пет
