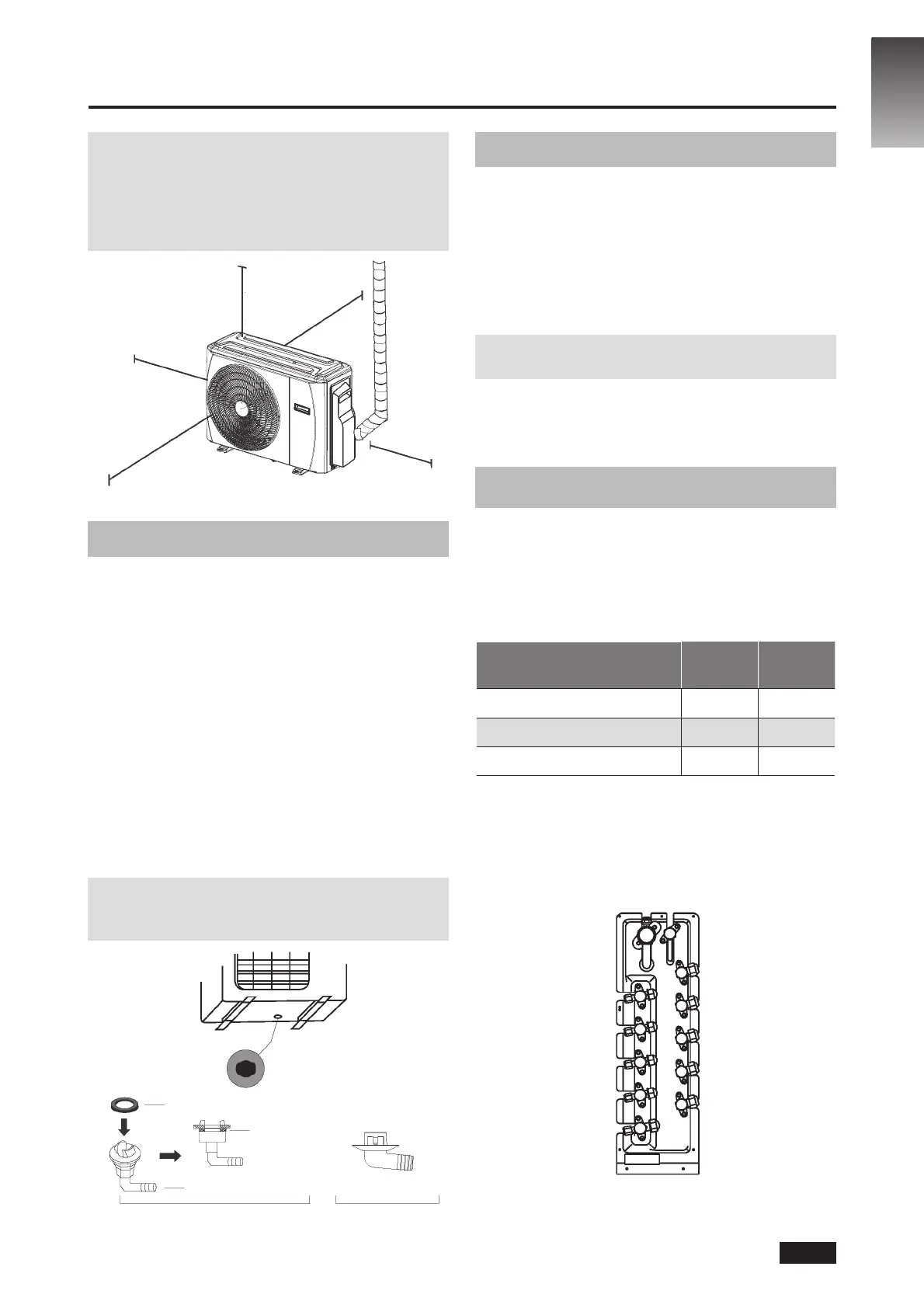

5. МОНТИРАЊЕ НА НАДВОРЕШНАТА ЕДИНИЦА
ЗАБЕЛЕШКА: Минималното растојание помеѓу
надворешната единица и ѕидовите опишано во овој
водич за монтирање не се однесува на херметички
затворени соби. Уверете се дека нема препреки на
барем две од трите насоки на единицата (M, N, P)
(Види сл. 5.7)
30 см налево
M
200 см нанапред
N
60 см нагоре
30 см од задниот ѕид
P
60 см надесно
Сл. 5.7
5.2 Монтирање спојка за одвод
Пред да ја прицврстите надворешната
единица, мора да ја монтирате спојката за
одвод на дното на единицата. (Види сл. 5.8)
1. Наместете го гумениот дихтунг на крајот
на спојката за одвод каде што ќе се поврзе
со надворешната единица.
2. Вметнете ја спојката за одвод во отворот
на долната плоча.
3. Ротирајте ја спојката за одвод за 90° додека
не слушнете звук, а спојката не се сврти
кон предната страна на единицата.
4. Поврзете го продолжувањето на одводното
црево (не е вклучено) со спојката за одвод за да
ја пренасочите водата од единицата при режимот
на загревање.
ЗАБЕЛЕШКА: Уверете се дека водата се одлева
на безбедна локација каде што нема да предизвика
оштетување или опасност од лизгање.
Дихтунг
Спојка за одвод
Отвор на основата
на надворешната единица
Дихтунг
(A) (Б)
Сл. 5.8
5.3 Забелешки за дупчењето на ѕидот
Мора да направите отвор во ѕидот за
цевките за ладење и за сигналниот
кабел што ќе ги поврзува внатрешните и
надворешните единици.
1. Определете ја локацијата на отворот во ѕидот врз
основа на локацијата на надворешната единица.
2. Издупчете дупка во ѕидот со помош на дупчалка
од 65 мм.
ЗАБЕЛЕШКА: При дупчењето, избегнувајте жици,
цевки и други чувствителни делови во ѕидот.
3. Поставете ја заштитната обвивка во отворот
на ѕидот. Таа ќе ги заштити рабовите на отворот
и ќе ви помогне да го запечатите отворот откако
ќе завршите со процесот на монтажа.
5.4 Кога да изберете внатрешна
единица 24K
Внатрешна единица 24K може да се поврзе
само со систем А Ако има две внатрешни
единици 24K, тие може да се поврзат
со системи А и Б. (Види сл. 5.9)
Табела 5.3: Големина на цевката за поврзување
на системите А и Б
(единица мерка: инч)
Капацитет на внатрешна
единица (Btu/h)
Течност Гас
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
Д
Г
В
Б
А
Сл. 5.9
МК-12
