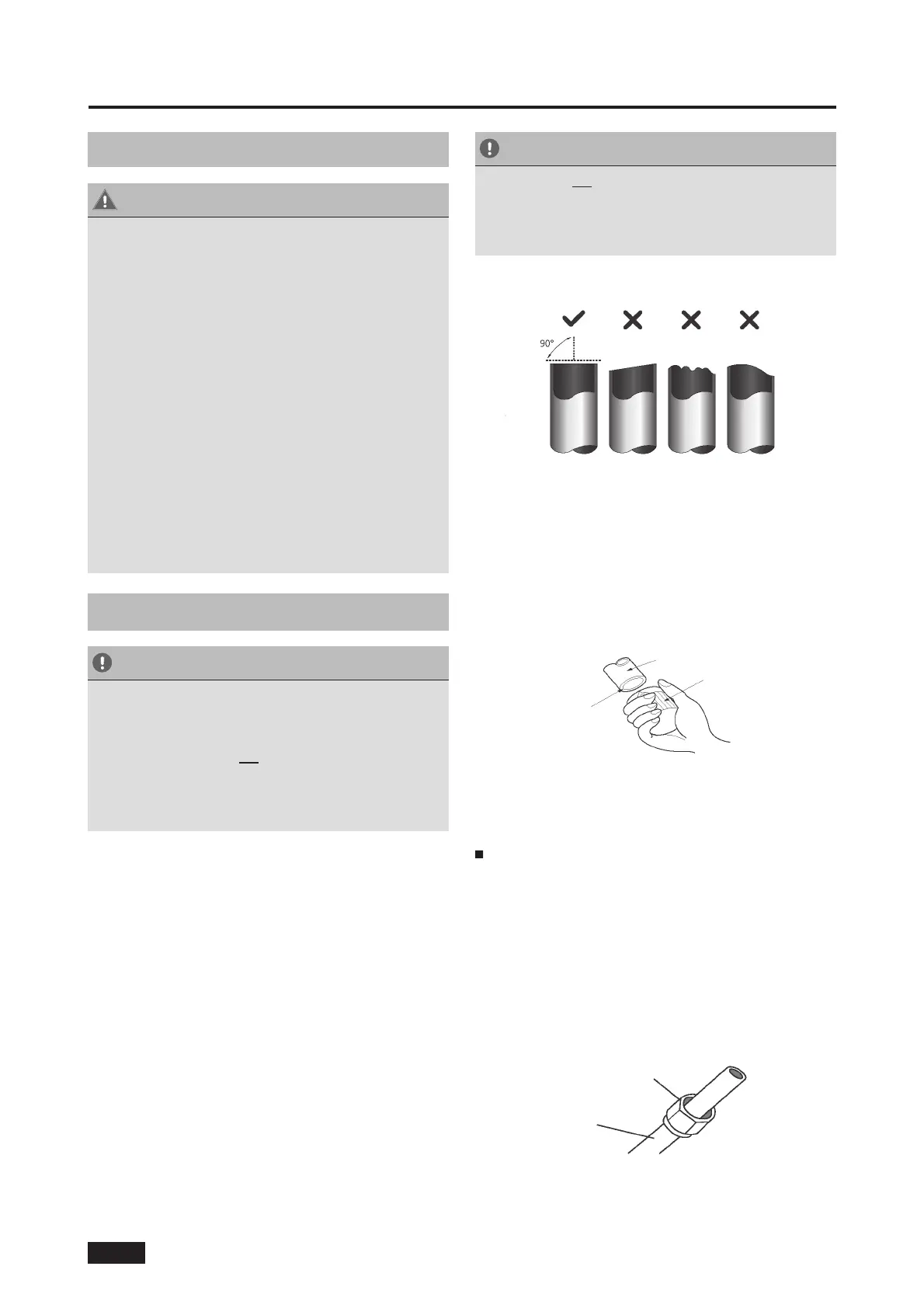

6. PRIKLJUČITEV CEVI HLADILNEGA SREDSTVA
6.1 Varnostna opozorila
OPOZORILO
• Vso napeljavo cevi mora izvesti usposobljen tehnik
v skladu z lokalnimi in nacionalnimi predpisi.
• Če je klimatska naprava nameščena v majhnem
prostoru, je treba zagotoviti, da koncentracija
hladilnega sredstva v primeru uhajanja ne preseže
varnostne omejitve. Če hladilno sredstvo uhaja in
njegova koncentracija preseže določeno omejitev,
lahko pride do pomanjkanja kisika.
• Pri nameščanju hladilnega sistema preprečite vstop
zraka, prahu, vlage ali drugih snovi v hladilni krog.
Kontaminacija v sistemu lahko povzroči slabše
delovanje, visok tlak v ciklu hlajenja, eksplozijo
ali poškodbe.
• Če med namestitvijo uhaja hladilno sredstvo, takoj
prezračite prostor. Hladilni plin, ki uhaja, je strupen
in vnetljiv. Po končani namestitvi se prepričajte,
da hladilno sredstvo ne uhaja.
Navodila za priključitev cevi hladilnega
sredstva
POZOR
• Odcepna cev mora biti nameščena vodoravno.
Namestitev pod kotom, večjim od 10°, lahko
povzroči okvaro.
• Priključne cevi NE nameščajte, dokler nista
nameščeni tako notranja kot zunanja enota.
• Izolirajte cevi s plinom in tekočino, da preprečite
uhajanje vode.
1. korak: odrežite cevi
Pri pripravi cevi hladilnega sredstva pazite,
da jih pravilno odrežete in zarobite. S tem
zagotovite učinkovito delovanje in zmanjšate
potrebo po vzdrževanju v prihodnje.
1. Izmerite razdaljo med notranjo in zunanjo enoto.
2. Z orodjem za rezanje cevi razrežite cev na dolžino,
ki je nekoliko daljša od izmerjene razdalje.
POZOR
Med rezanjem NE poškodujte cevi. Zlasti pazite, da je
v njej ne nastanejo udrtine oziroma da cev ne spremeni
oblike. S tem se občutno zmanjša zmogljivost ogrevanja
enote.
1. Cev razrežite natančno pod kotom 90°.
Nepravilne reze si oglejte na sliki 6.1.
Poševno Robato Skrivljeno
Slika 6.1
2. korak: odstranite iglice
Iglice lahko povzročijo nepopolno tesnjenje
priključkov cevi hladilnega sredstva.
Zato jih je treba v celoti odstraniti.
1. Cev obrnite navzdol, da iglice ne padejo vanjo.
2. Z orodjem za robljenje ali raziglenje odstranite
vse iglice z odrezanega dela cevi.
Obrnjeno
navzdol
Cev
Naprava za raziglenje
Slika 6.2
3. korak: zarobite konce cevi
OPOMBA
Pri modelih hladilnega sredstva R32 morajo biti cevne
priključne točke nameščene izven prostora.
Pravilno robljenje je bistvenega pomena
za popolno tesnjenje.
1. Ko odstranite iglice, zatesnite konce s trakom
PVC, da preprečite vstop tujkov v cev.
2. Ovijte cev z izolacijskim materialom.
3. Na oba konca cevi namestite matici z zarobkom.
Prepričajte se, da sta obrnjeni v pravo smer,
saj nameščanje ali spreminjanje smeri po robljenju
ni mogoče. Glejte sliko 6.3.
Matica z zarobkom
Bakrena cev
Slika 6.3
SI-13
