6. PŘIPOJENÍ POTRUBÍ CHLADIVA
6.1 Bezpečnostní opatření
VAROVÁNÍ
• Veškeré potrubí musí být dokončeno certikovaným
technikem a musí být v souladu s odpovídajícími
místními a národními předpisy.
• Když je klimatizace nainstalována v malé místnosti,
musí být přijata opatření, aby se zabránilo překročení
bezpečnostního limitu koncentrace chladiva
v místnosti v případě úniku chladiva. Pokud dojde
k úniku chladiva a jeho koncentrace překročí limit,
může vzniknout nebezpečí nedostatku kyslíku.
• Při instalaci chladicího systému zajistěte, aby vzduch,
prach, vlhkost nebo cizorodé látky nevstupovaly
do chladicího okruhu. Kontaminace systému může
způsobit snížení provozní kapacity, vysoký tlak
v chladicím okruhu, výbuch nebo zranění.
• Ihned místnost vyvětrejte, jestliže během instalace
došlo k jakémukoliv úniku chladiva. Uniklý chladicí
plyn je toxický a hořlavý. Ujistěte se, že po dokončení
instalace nedochází k úniku chladiva.
Pokyny pro připojení potrubí chladiva
UPOZORNĚNÍ
• Větvící se potrubí musí být nainstalováno
vodorovně. Úhel větší než 10° může způsobit
poruchu.
• NEINSTALUJTE spojovací potrubí, dokud není
nainstalována vnitřní i venkovní jednotka.
• Zaizolujte plynové i kapalinové potrubí,
aby se zabránilo úniku vody.
Krok 1: Uřízněte trubky
Při přípravě potrubí chladiva dbejte zvýšené
opatrnosti, aby odříznutí a rozšíření konců
trubek bylo provedeno správně. Tím se zajistí
účinný provoz a minimalizuje se potřeba
budoucí údržby.
1. Změřte vzdálenost mezi vnitřní a venkovní
jednotkou.
2. Pomocí řezačky trubek uřízněte potrubí o něco delší,
než je změřená vzdálenost.
UPOZORNĚNÍ
NEZDEFORMUJTE potrubí během řezání. Buďte
velmi opatrní, abyste při řezání potrubí nepoškodili,
nepoškrábali nebo nezdeformovali. Tím se výrazně
snížila topná účinnost jednotky.
1. Ujistěte se, že potrubí je uříznuto v perfektním

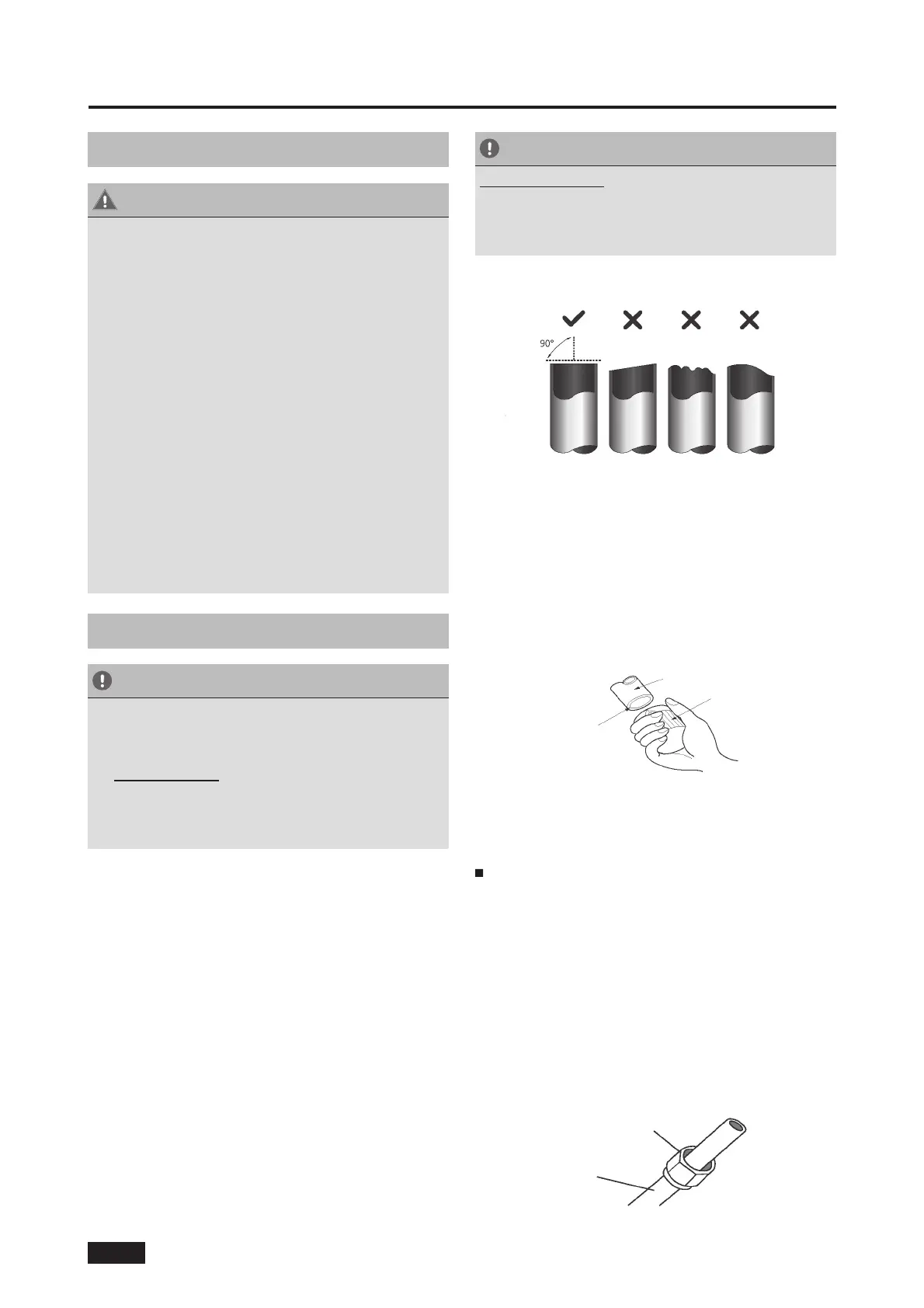

úhlu 90°. Na obr. 6.1 jsou příklady špatných řezů
Šikmý Hrubý Zkroucený
Obr. 6.1
Krok 2: Odstraňte otřepy.
Otřepy mohou ovlivnit vzduchotěsnost
připojení potrubí chladiva. Musí být kompletně
odstraněny.
1. Držte trubku směrem dolů, aby se zabránilo pádu
otřepů do trubky.
2. Pomocí výstružníku nebo nástroje na odstraňování
otřepů odstranit všechny otřepy z řezu na potrubí.
Koncem dolů
Trubka
Výstružník
Obr. 6.2
Krok 3: Rozválcované konce trubek
POZNÁMKA
U chladicích modelů R32 musí být připojovací body
potrubí umístěny mimo místnost.
Správné rozválcování konců trubek je důležité pro
zajištění vzduchotěsnosti.
1. Po odstranění otřepů z uříznutého potrubí utěsněte
konce pomocí PVC pásky, aby se zabránilo
vniknutí cizích materiálů do potrubí.
2. Potrubí obalte izolačním materiálem.
3 Umístěte matice pro rozválcované konce trubek
na oba konce. Ujistěte se, že jsou orientovány
správným směrem, protože po rozválcování
konců je již nemůžete nasadit nebo změnit jejich
orientaci. (Viz obr. 6.3)
Převlečná matice
Měděná trubka
Obr. 6.3
CZ-13
