3. DIJAGRAM UGRADNJE

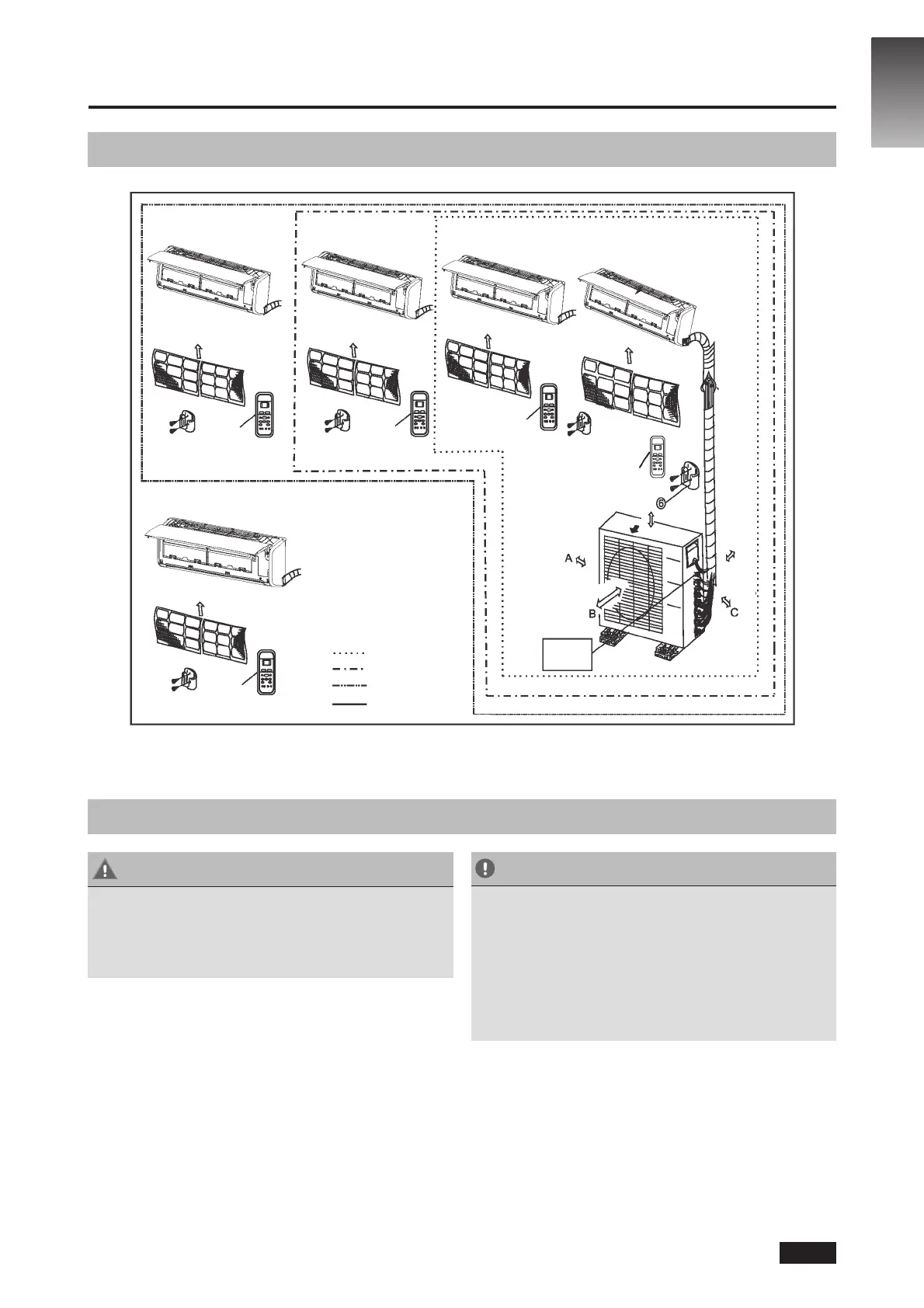

3.1 Dijagram ugradnje
Bezbednosna upozorenja
SR – 8
SR
Sl. 3.1
OPREZ
• Ova ilustracija predstavlja samo primer.
Stvarni izgled klima-uređaja se može razlikovati.
• Bakarne cevi moraju da budu pojedinačno
izolovane.
OPREZ
• Da ne biste oštetili zid, pronađite usadne
vijke pomoću detektora usadnih vijaka.
• Najmanja dužina cevi koja je potrebna
za umanjivanje vibracija i prekomerne
buke iznosi 3 metra.
• Od tri putanje za cirkulaciju vazduha (A, B i C),
dve moraju da budu potpuno prohodne.
Filter za vazduh
Filter za vazduh
Filter za vazduh
Filter za vazduh
Daljinski
upravljač
Daljinski
upravljač
Daljinski
upravljač
Daljinski
upravljač
Filter za vazduh
Više od 30 cm
Više od 60 cm
Više od 200 cm
Više od
30 cm
Više od 60 cm
Daljinski upravljač
Omča
od priključnog
kabla
Jedan-dva
Jedan-tri
Jedan-četiri
Jedan-pet
