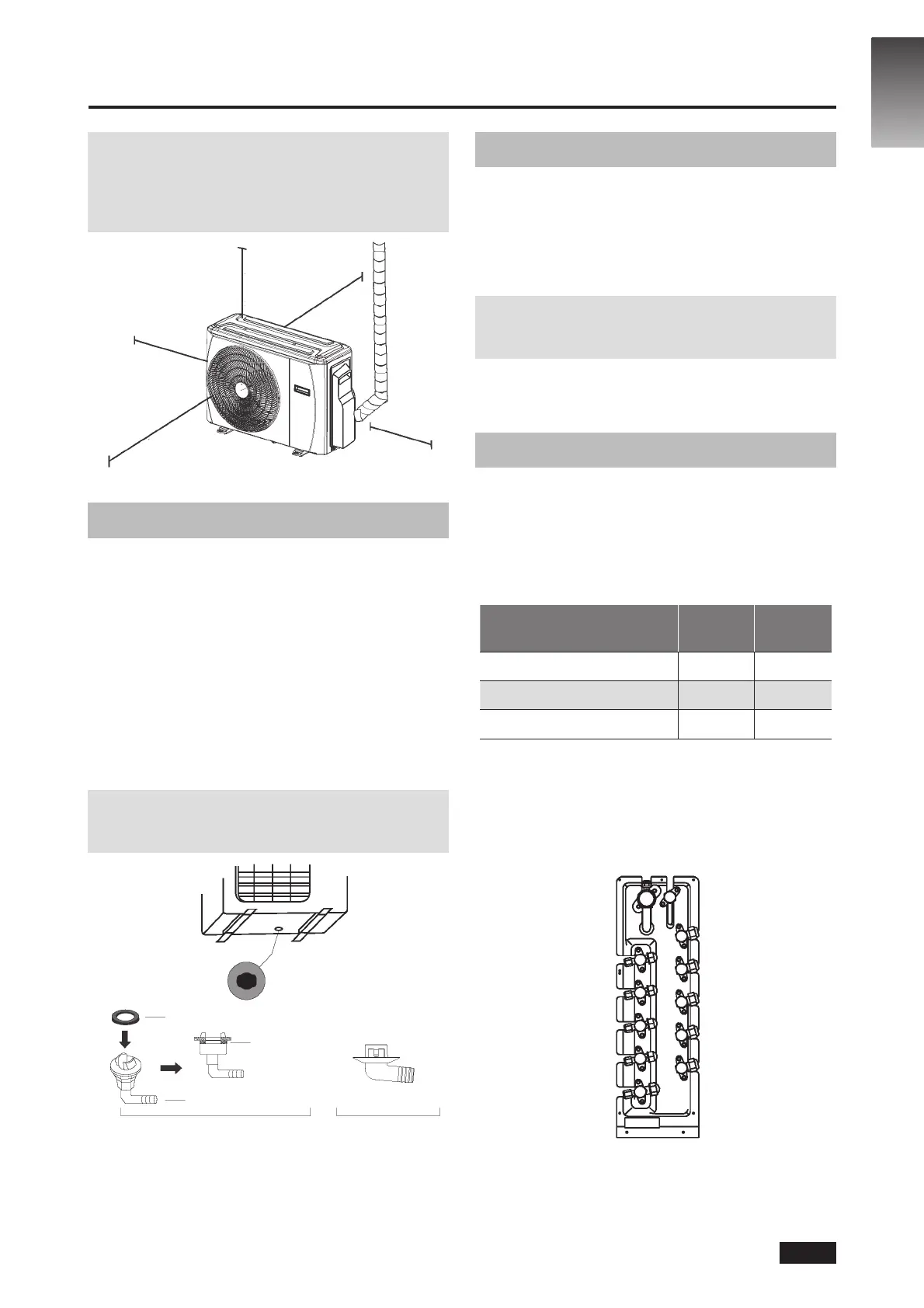

5. INSTALACE VENKOVNÍ JEDNOTKY
POZNÁMKA: Minimální vzdálenost mezi venkovní
jednotkou a stěnami, popsaná v návodu k instalaci,
neplatí pro vzduchotěsné místnosti. Ujistěte se, že
přístup k jednotce není blokovaný nejméně ve dvou
ze třech směrů (M, N, P) (viz obr. 5.7)
30 cm vlevo
M
200 cm vpředu
N
60 cm nahoře
30 cm od zadní zdi
P
60 cm vpravo
Obr. 5.7
5.2 Instalace odtokové spojky
Před přišroubováním venkovní jednotky
je nutné nainstalovat vypouštěcí spoj ve spodní
části jednotky. (Viz obr. 5.8)
1. Nasaďte pryžové těsnění na konec vypouštěcího
spoje, kde se připojí k venkovní jednotce.
2. Vložte vypouštěcí spoj do otvoru v základové vaně.
3. Otočte vypouštěcím spojem o 90°, dokud nezapadne
na místo, a je otočen k přední části jednotky.
4. Připojte vypouštěcí hadici (není součástí balení)
k vypouštěcímu spoji za účelem přesměrování
vody z jednotky v režimu vytápění.
POZNÁMKA: Ujistěte se, že voda odtéká na bezpečné
místo, kde nebude způsobovat škodu či nebezpečí
uklouznutí.
Těsnění
Odtoková spojka
Otvor sběrné nádoby na
spodku venkovní jednotky
Těsnění
(A) (B)
Obr. 5.8
5.3 Poznámky o vrtání otvorů ve stěně
Otvor ve stěně je nutné vyvrtat pro potrubí
chladiva a signálový kabel, který propojí vnitřní
a venkovní jednotky.
1. Určení umístění otvoru ve stěně závisí na umístění
venkovní jednotky.
2. Pomocí 65mm jádrového vrtáku vyvrtejte otvor.
POZNÁMKA: Při vrtání otvoru se ujistěte, že nebudou
poškozeny dráty, vodovodní trubky a jiné citlivé
komponenty.
3. Do otvoru umístěte ochranné manžety. Tím se ochrání
okraje otvoru a pomůže to utěsnit otvor při dokončení
instalace.
5.4 Při výběru vnitřní jednotky 24K
Vnitřní jednotku 24K lze připojit pouze
v systému A. Jsou-li použity dvě vnitřní
jednotky 24K, mohou být spojeny systémy A
a B. (Viz obr. 5.9)
Tabulka 5.3: Velikost připojujícího potrubí systému
A a B (jednotka: palec)
Kapacita vnitřní jednotky
(Btu/h)
Kapalina Plyn
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
D
C
B
A
Obr. 5.9
CZ-12
