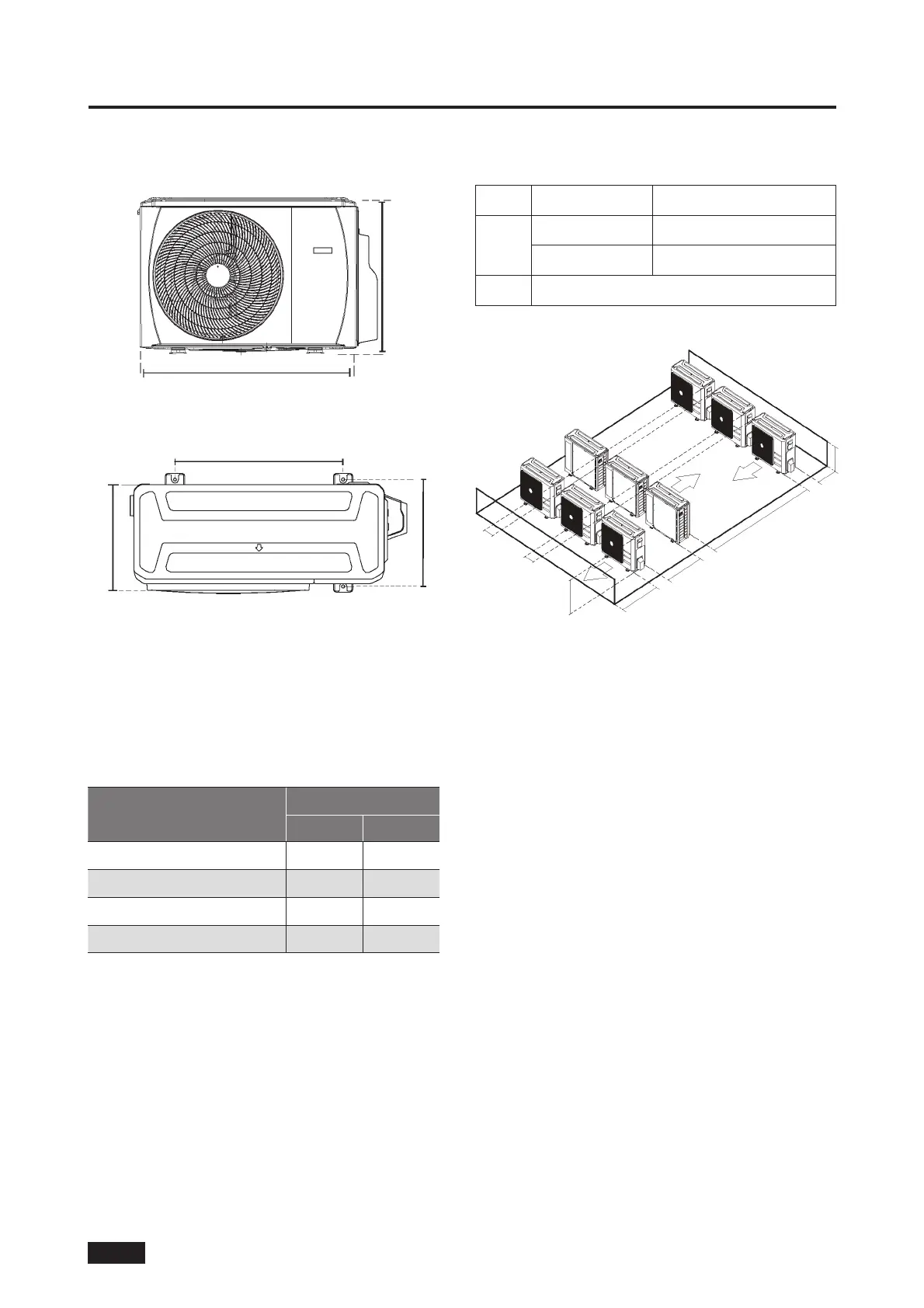

5. INSTALACE VENKOVNÍ JEDNOTKY
CZ-11
Venkovní jednotka děleného typu
(Viz obr. 5.4, 5.5, 5.6, 5.9 a tabulka 5.1)
W
H
Obr. 5.4
D
A
B
Obr. 5.5
Tabulka 5.1: Délkové specikace dělené venkovní
jednotky (jednotka: mm)
Rozměry venkovní jednotky
Š × V × D
Montážní rozměry
Vzdálenost A Vzdálenost B
800 × 554 × 333 514 340
845 × 702 × 363 540 350
946 × 810 × 420 673 403
946 × 810 × 410 673 403
Řady instalací v sérii
Tabulka 5.2 Vztah mezi V, A a L jsou následující.
L A
L ≤ V
L ≤ 1/2 V 25 cm nebo více
1/2 V < L ≤ H 30 cm nebo více
L > H Nelze nainstalovat
25 cm
nebo více
25 cm
nebo více
H
60 cm nebo
více
150 cm nebo
více
300 cm nebo více
L
A
Obr. 5.6
