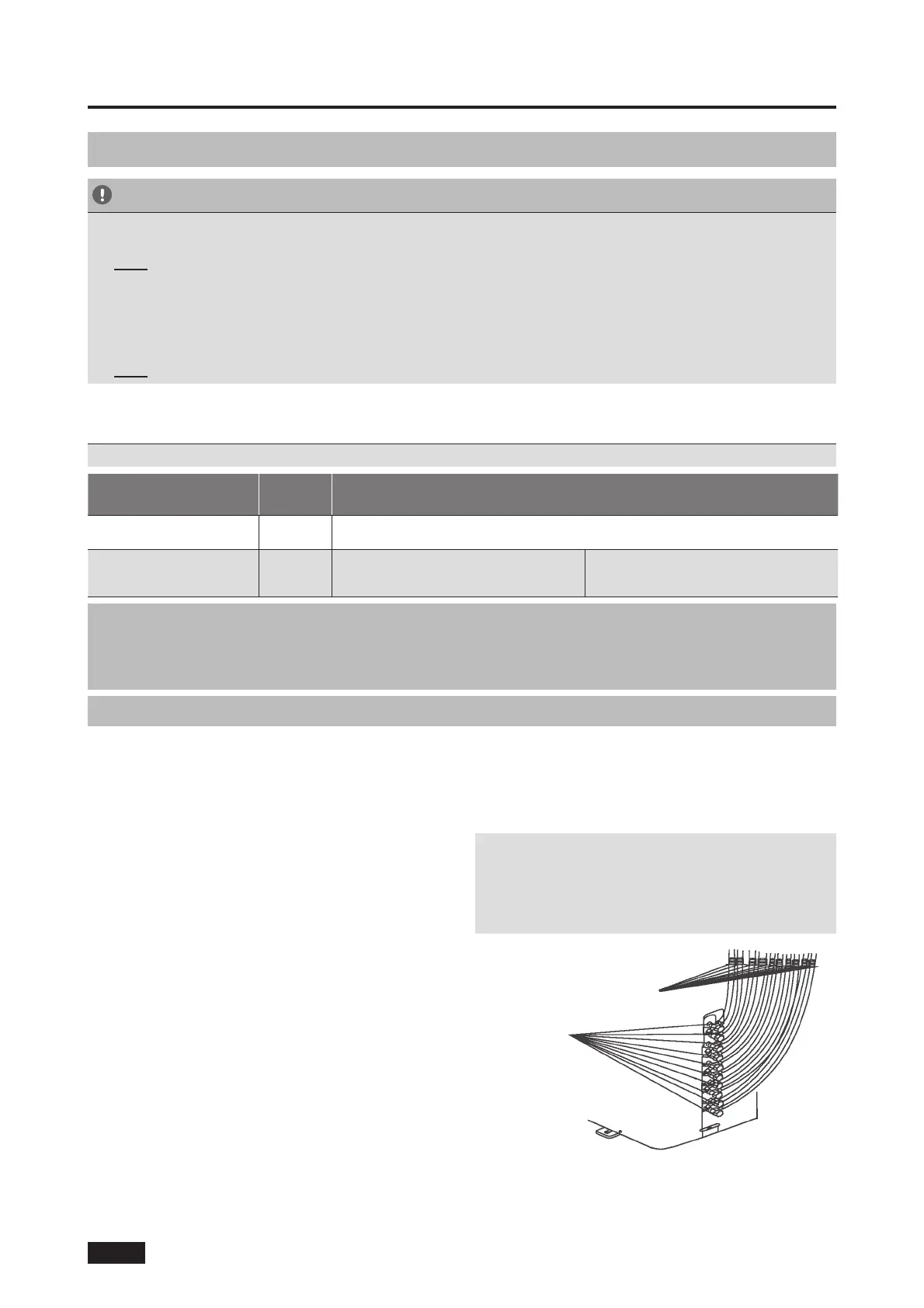

8.4 Σημείωση σχετικά με την προσθήκη ψυκτικού
ΠΡΟΣΟΧΗ
• Η πλήρωση με ψυκτικό πρέπει να πραγματοποιείται μετά την καλωδίωση, την εκκένωση και τη δοκιμή
για διαρροές.
• ΜΗΝ υπερβαίνετε τη μέγιστη επιτρεπόμενη ποσότητα ψυκτικού και μην υπερπληρώνετε το σύστημα.
Σε διαφορετική περίπτωση, μπορεί να προκύψει ζημιά στο σύστημα ή να επηρεαστεί η λειτουργία του.
• Η πλήρωση με ακατάλληλες ουσίες μπορεί να προκαλέσει εκρήξεις ή ατυχήματα.
Βεβαιωθείτε ότι χρησιμοποιείται το κατάλληλο ψυκτικό.
• Τα δοχεία ψυκτικού πρέπει να ανοίγονται με προσοχή. Χρησιμοποιείτε πάντα εξοπλισμό προστασίας
κατά την πλήρωση του συστήματος.
• ΜΗΝ αναμιγνύετε διαφορετικούς τύπους ψυκτικού.
N=2 (μοντέλα «μία-δύο»), N=3 (μοντέλα «μία-τρεις»), N=4 (μοντέλα «μία-τέσσερις»), N=5 (μοντέλα «μία-πέντε»).
Ανάλογα με το μήκος του συνδετικού σωλήνα ή την πίεση του συστήματος που εκκενώθηκε, ίσως χρειαστεί να
προσθέσετε ψυκτικό. Ανατρέξτε στον παρακάτω πίνακα για τις ποσότητες ψυκτικού που πρέπει να προσθέσετε:
ΕΠΙΠΛΕΟΝ ΨΥΚΤΙΚΟ ΑΝΑ ΜΗΚΟΣ ΣΩΛΗΝΑ
Μήκος συνδετικού σωλήνα
Μέθοδος
εξαέρωσης
Επιπλέον ψυκτικό (R410A/R32)
Μήκος σωλήνα προπλήρωσης (ft/m)
(Τυπικό μήκος σωλήνα x N)
Αντλία κενού Δεν ισχύει
Μεγαλύτερο από το
(Τυπικό μήκος σωλήνα x N)ft/m
Αντλία κενού
Πλευρά υγρού: Ø 6,35 (Ø 1/4”)
(Συνολικό μήκος σωλήνα - τυπικό μήκος σωλήνα x N) x15g/m
(Συνολικό μήκος σωλήνα - τυπικό μήκος σωλήνα x N) x12g/m
Πλευρά υγρού: Ø 9,52 (Ø 3/8”)
(Συνολικό μήκος σωλήνα - τυπικό μήκος σωλήνα x N) x30g/m
(Συνολικό μήκος σωλήνα - τυπικό μήκος σωλήνα x N) x24g/m
Σημείωση: 1) Χρησιμοποιήστε τα εργαλεία που ενδείκνυνται για σύστημα με ψυκτικό μέσο
R410A/R32 αντίστοιχα.
2) Το τυπικό μήκος του σωλήνα είναι 7,5 μέτρα (24,6 πόδια). Όταν το μήκος του σωλήνα
είναι πάνω από 7,5 μέτρα, πρέπει να προσθέσετε επιπλέον ψυκτικό με βάση το μήκος
του σωλήνα.
8.5 Έλεγχος ασφαλείας και διαρροής
8. ΕΚΚΕΝΩΣΗ ΑΕΡΑ
EL-21
Έλεγχος ηλεκτρικής ασφάλειας
Μετά την ολοκλήρωση της εγκατάστασης
εκτελέστε έλεγχο ηλεκτρικής ασφάλειας:
Εξετάστε τις ακόλουθες περιοχές:
1. Αντίσταση μόνωσης
Η αντίσταση μόνωσης πρέπει να είναι μεγαλύτερη
των 2MΩ.
2. Εργασίες γείωσης
Μετά την ολοκλήρωση των εργασιών γείωσης, μετρή-
στε την αντίσταση γείωσης με οπτική επιθεώρηση και με
συσκευή μέτρησης της αντίστασης γείωσης. Βεβαιωθείτε
ότι η αντίσταση γείωσης είναι μικρότερη από 4Ω.
3. Έλεγχος ηλεκτρικής διαρροής (πραγματοποιείται στη
διάρκεια της δοκιμαστικής λειτουργίας της μονάδας)
Κατά τη διάρκεια της δοκιμαστικής λειτουργίας μετά
την ολοκλήρωση της εγκατάστασης, χρησιμοποιήστε
τον ηλεκτρικό ανιχνευτή και το πολύμετρο για να
εκτελέσετε έλεγχο ηλεκτρικής διαρροής. Σε περίπτωση
που υπάρχει διαρροή, θέστε αμέσως τη μονάδα εκτός
λειτουργίας. Δοκιμάστε και αξιολογήστε διάφορες
λύσεις μέχρι η μονάδα να λειτουργεί κανονικά.
Έλεγχος διαρροής αερίου
1. Μέθοδος σαπουνόνερου:
Απλώστε σαπουνόνερο ή υγρό ουδέτερο απορρυπα-
ντικό στις εσωτερικές και εξωτερικές συνδέσεις της
μονάδας με μια μαλακή βούρτσα για τον έλεγχο τυχόν
διαρροής από τα σημεία σύνδεσης των σωληνώσεων.
Εάν εμφανιστούν φυσαλίδες, υπάρχει διαρροή στους
σωλήνες.
2. Ανιχνευτής διαρροών
Χρησιμοποιήστε ανιχνευτή διαρροών για να κάνετε
έλεγχο για τυχόν διαρροές.
ΣΗΜΕΙΩΣΗ: Η εικόνα αυτή έχει μόνο επεξηγηματικό
σκοπό. Η πραγματική σειρά των σημείων A, B, Γ, D και
E του μηχανήματος ενδέχεται να είναι λίγο διαφορετική
από αυτήν της μονάδας που έχετε αγοράσει, ωστόσο
το γενικό σχήμα παραμένει ίδιο.
Σημείο ελέγχου εσω-
τερικής μονάδας
Σημείο ελέγχου
εξωτερικής
μονάδας
E
Δ
Γ
B
A
Τα σημεία A, B, Γ, Δ αφορούν μονάδες με μία εξωτερική
και τέσσερις εσωτερικές μονάδες.
Τα σημεία A, B, Γ, Δ και Ε αφορούν μονάδες
με μία εξωτερική και πέντε εσωτερικές μονάδες.
Εικ. 8.4
