7. ΚΑΛΩΔΙΩΣΗ

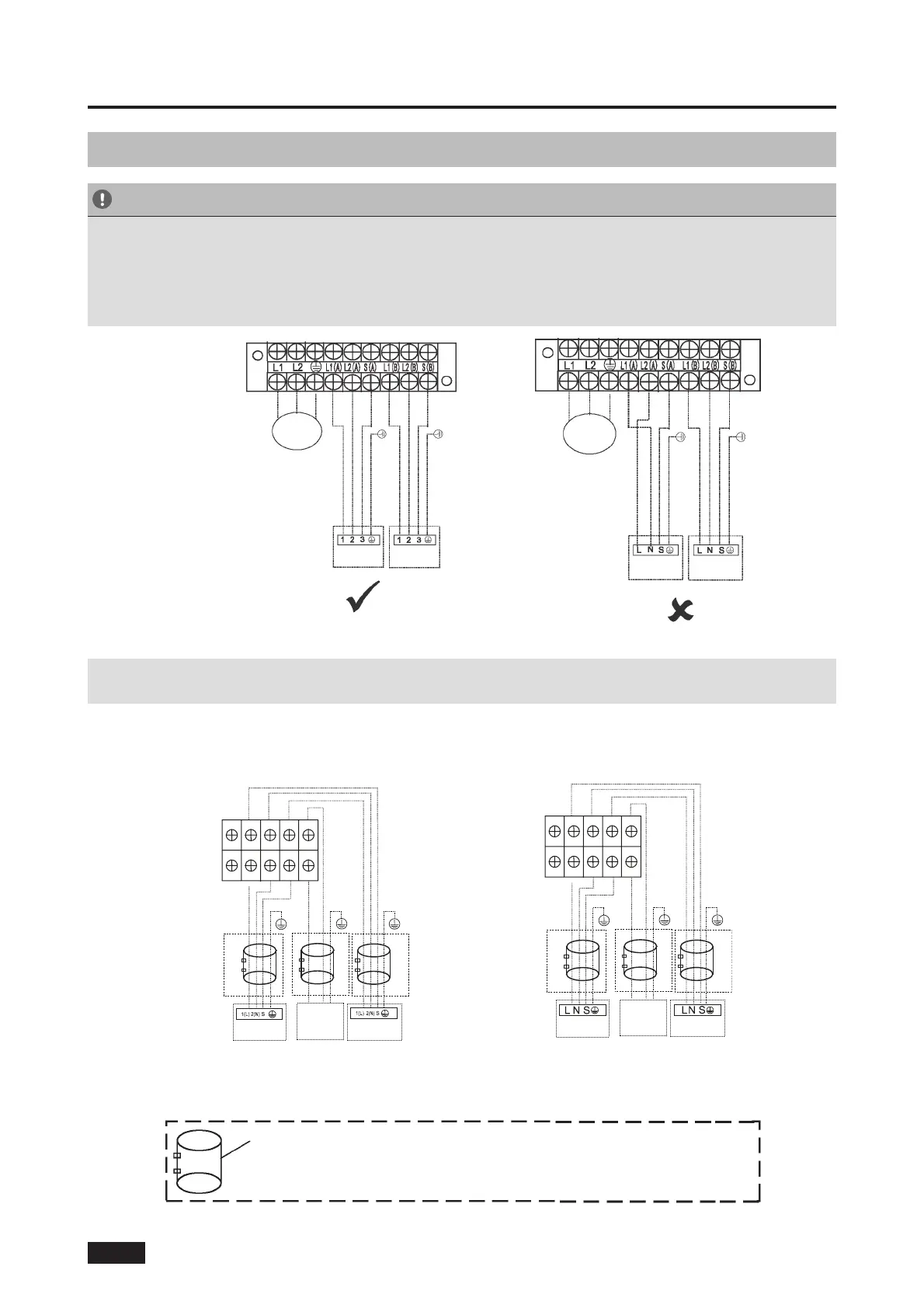

7.3 Σχεδιάγραμμα καλωδίωσης
ΠΡΟΣΟΧΗ
Συνδέστε τα καλώδια σύνδεσης στους ακροδέκτες, όπως φαίνεται στην εικόνα, με τους
αντίστοιχους αριθμούς στην πλακέτα ακροδεκτών της εσωτερικής και της εξωτερικής
μονάδας. Για παράδειγμα, στα μοντέλα που δείχνονται στο ακόλουθο διάγραμμα,
ο ακροδέκτης L1(A) της εξωτερικής μονάδας θα πρέπει να συνδεθεί με τον ακροδέκτη 1
της εσωτερικής μονάδας A.
ΣΗΜΕΙΩΣΗ: Εάν οι τελικοί χρήστες θέλουν να εγκαταστήσουν δική τους καλωδίωση, ανατρέξτε
στις παρακάτω εικόνες.
ΡΕΥΜΑ
ΡΕΥΜΑ
ΠΡΟΣ A ΠΡΟΣ Β
ΠΡΟΣ A
ΠΡΟΣ Β
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
ΠΡΟΣ B
ΠΡΟΣ A
Μοντέλο A Μοντέλο B
ΠΑΡΟΧΗ
ΙΣΧΥΟΣ
ΠΡΟΣ B
ΠΡΟΣ A
ΠΑΡΟΧΗ
ΙΣΧΥΟΣ
ΠΡΟΑΙΡΕΤΙΚΑ
ΠΡΟΑΙΡΕΤΙΚΑ
ΠΡΟΑΙΡΕΤΙΚΑ
ΠΡΟΑΙΡΕΤΙΚΑ
ΠΡΟΑΙΡΕΤΙΚΑ
ΠΡΟΑΙΡΕΤΙΚΑ
EL-17
Μαγνητικός δακτύλιος (δεν παρέχεται, προαιρετικό εξάρτημα)
(Τοποθετήστε τον στο καλώδιο που συνδέει την εσωτερική
και την εξωτερική μονάδα μετά την εγκατάσταση.)
Μοντέλα «Μία-Δύο»
