7. CABLAREA

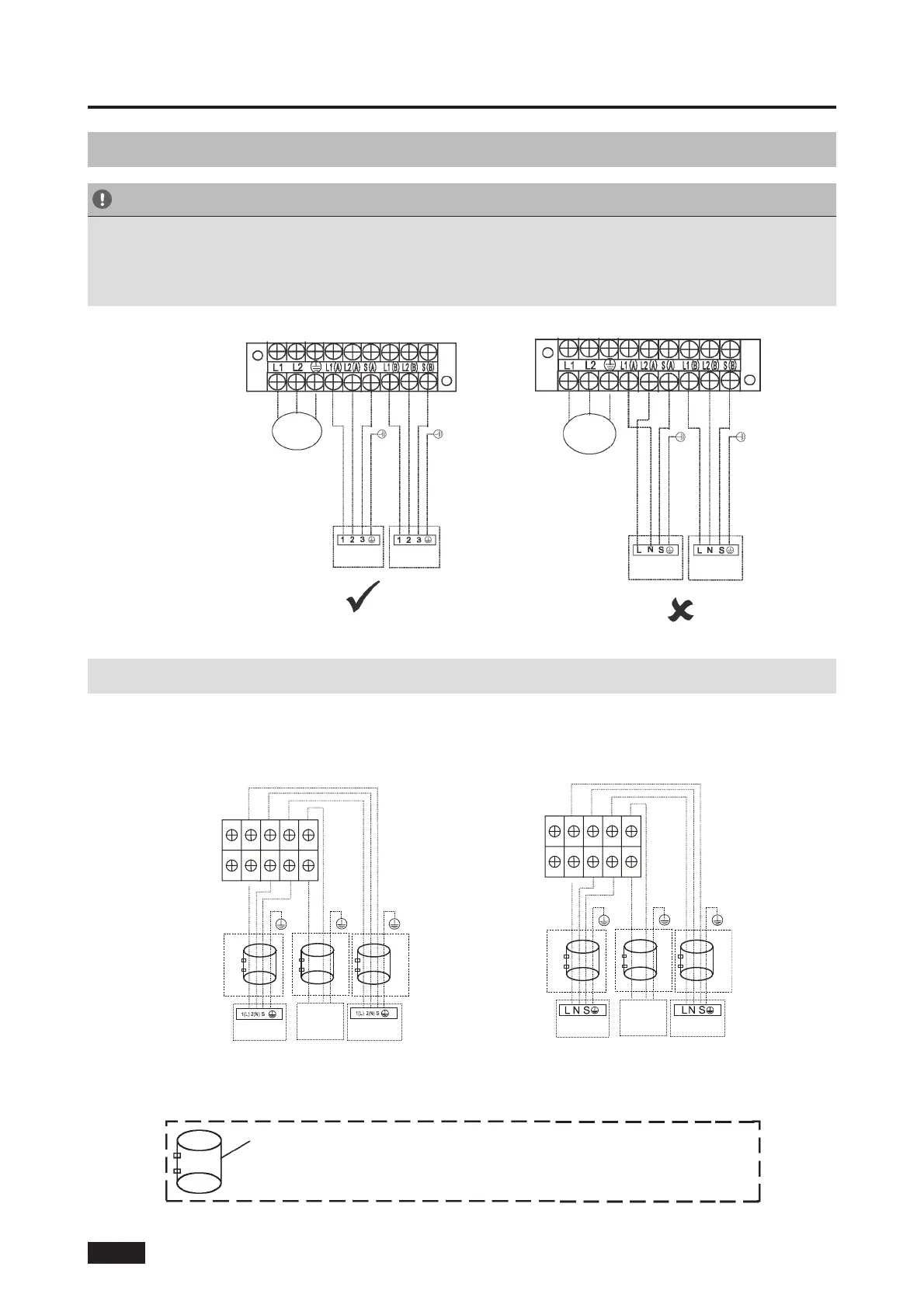

7.3 Figură cablare
ATENŢIE!
Conectați cablurile conectoare la terminale, astfel cum sunt identicate, cu numerele
corespunzătoare pe blocul de terminale al unităților interioare și exterioare. De exemplu,
în modelele așate în următoarea diagramă, terminalul L1(A) al unității exterioare trebuie
să se conecteze cu terminalul 1 al unității interioare A.
NOTĂ: Consultați următoarele guri dacă utilizatorii nali doresc să efectueze o cablare proprie.
PUTERE
PUTERE
LA A LA B
LA A
LA B
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
LA B
LA A
Model A Model B
SURSĂ DE
ALIMENTARE
LA B
LA A
SURSĂ DE
ALIMENTARE
OPȚIONAL OPȚIONAL
OPȚIONAL
OPȚIONAL OPȚIONAL
OPȚIONAL
RO-17
Inel magnetic (nefurnizat, piesă opțională)
(Utilizat pentru a prinde la cablul conector al unităților
interioare și exterioare după instalare.)
Modele unu-doi:
