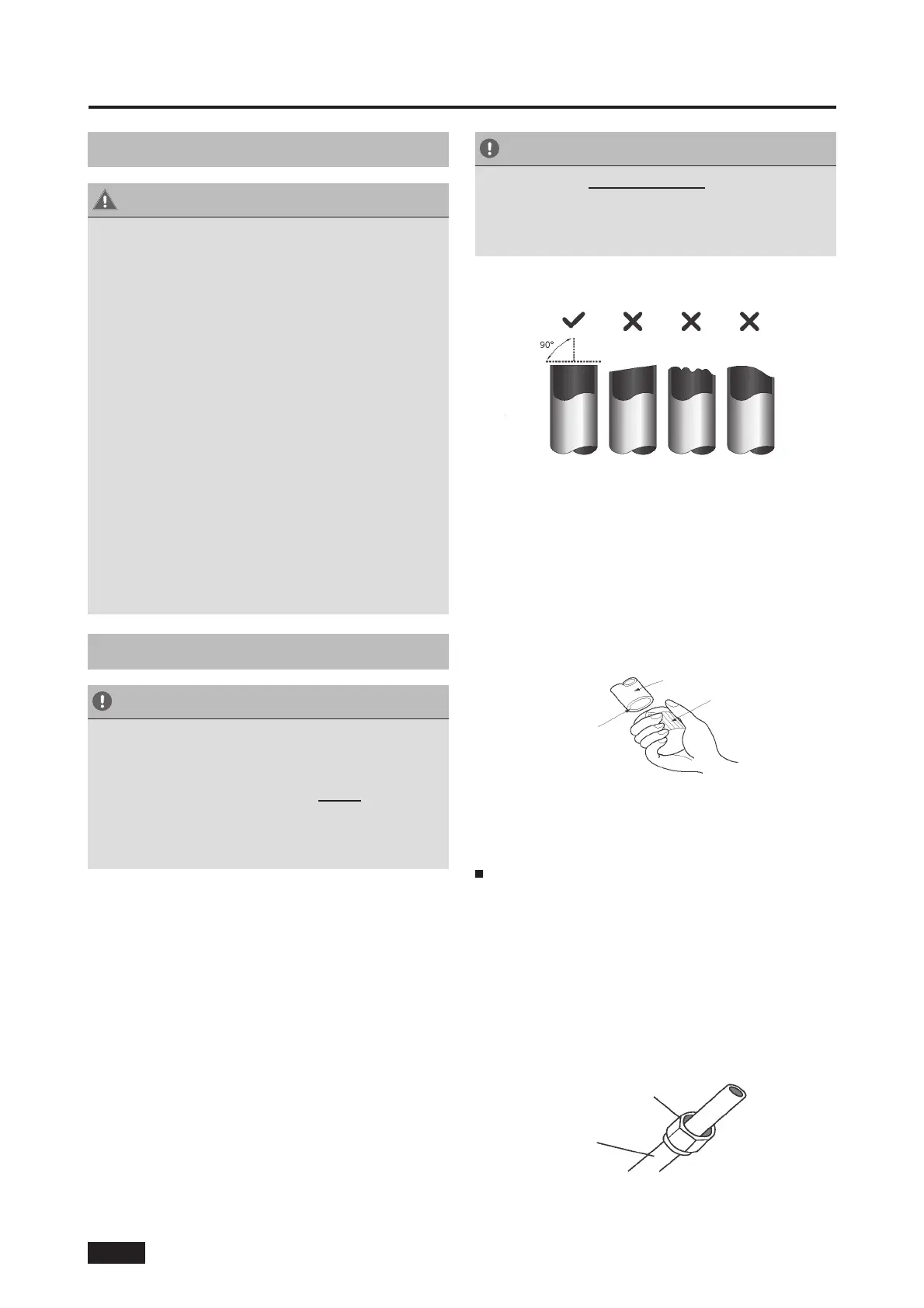

6. PRIPOJENIE HADICE CHLADIVA
6.1 Bezpečnostné upozornenia
VAROVANIE
• Všetky vonkajšie hadice musia pochádzať
od licencovaného technika a musia byť v súlade
s príslušnými miestnymi a vnútroštátnymi predpismi.
• Keď je klimatizácia namontovaná v malej miestnosti,
je potrebné prijať opatrenia na zabránenie
prekročeniu bezpečnostného limitu koncentrácie
chladiva v prípade jeho úniku. Ak chladivo unikne
a jeho koncentrácia prekročí stanovený limit,
hrozia riziká spojené s nedostatkom kyslíka.
• Pri montáži chladiaceho systému zabráňte vniknutiu
vzduchu, vlhkosti alebo iných cudzích látok
do chladiaceho okruhu. Kontaminácia systému môže
mať za následok zníženie prevádzkovej kapacity,
zvýšenie tlaku v chladiacom okruhu, výbuch alebo
poranenia.
• Ak počas montáže dôjde k úniku chladiva, daný
priestor dostatočne vyvetrajte. Uniknutý chladiaci
plyn je jedovatý a horľavý. Po dokončení montáže
skontrolujte, či nedochádza k úniku chladiva.
Pokyny na pripojenie hadíc chladiva
UPOZORNENIE
• Rozvetvovaciu hadicu je potrebné namontovať
vodorovne. Uhol náklonu viac ako 10° môže
spôsobiť poruchu.
• Prepojovaciu hadicu namontujte AŽ PO montáži
interiérovej a exteriérovej jednotky.
• Zabezpečte izoláciu potrubia kvapalného aj
plynného okruhu, aby nedošlo k presakovaniu vody.
Krok 1: Narezanie hadíc
Pri príprave hadíc chladiva venujte zvýšenú
pozornosť ich správnemu narezaniu
a roztiahnutiu. Zaistí sa tým efektívna
prevádzka a minimalizuje sa potreba budúcej
údržby.
1. Zmerajte vzdialenosť medzi interiérovou
a exteriérovou jednotkou.
2. Pomocou rezača hadice narežte o niečo dlhšie,
než je nameraná vzdialenosť.
UPOZORNENIE
Pri rezaní hadice NEDEFORMUJTE. Pri rezaní
dajte pozor, aby ste hadicu nepoškodili, nepreliačili
alebo nezdeformovali. Výrazne sa tým zníži účinnosť
vykurovania zariadenia.
1. Hadicu je potrebné odrezať v presnom uhle 90°.
Príklady nesprávnych rezov nájdete na obr. 6.1
Šikmé Drsné Zahnuté
Obr. 6.1
Krok 2: Odstránenie nerovností
Nerovnosti môžu mať negatívny vplyv
na tesnosť spojov potrubia chladiva.
Je ich potrebné úplne odstrániť.
1. Hadicu držte naklonenú smerom nadol,
aby hobliny nenapadali dovnútra.
2. Pomocou výstružníka alebo iného brúsneho
nástroja odstráňte všetky nerovnosti z rezu.
Smer nadol
Hadica
Výstružník
Obr. 6.2
Krok 3: Roztiahnutie koncov potrubia
POZNÁMKA
V prípade modelov chladiva R32 musia byť spojovacie
body potrubia umiestnené mimo miestnosti.
Správne roztiahnutie je základom dobrého tesnenia.
1. Po odstránení nerovnosti z odrezanej hadice
konce utesnite páskou z PVC, aby sa zabránilo
vniknutiu cudzích predmetov.
2. Hadicu obaľte izolačným materiálom.
3 Rozťahovacie matice umiestnite do oboch koncov
hadice. Skontrolujte, či sú otočené správnym
smerom, pretože po roztiahnutí ich nemožno
nasadiť alebo zmeniť smer. Pozri obr. 6.3
Rozťahovacia matica
Medená trúbka
Obr. 6.3
SK – 13
