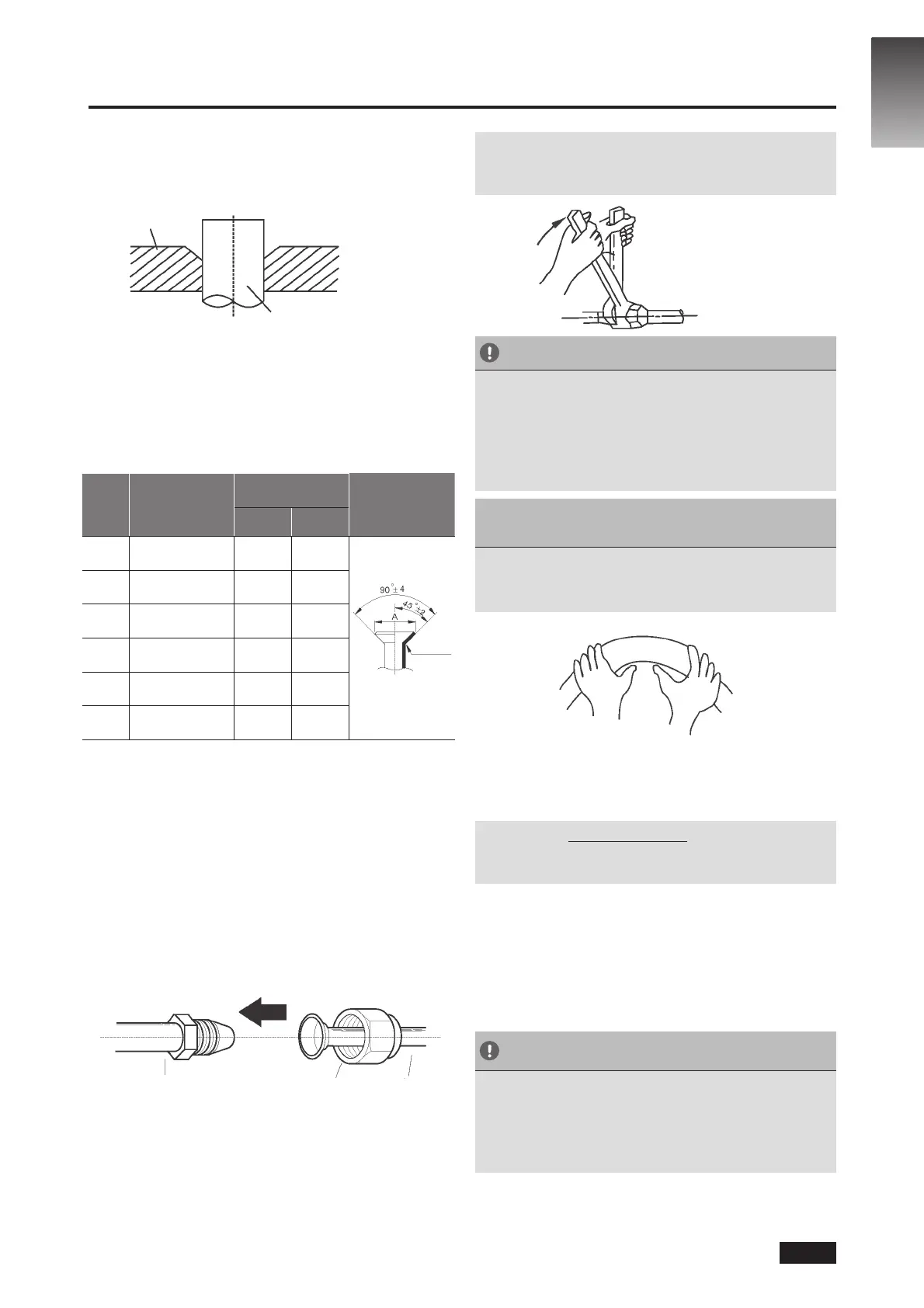

6. PRIPOJENIE HADICE CHLADIVA
4. Pred samotným rozťahovaním odstráňte z koncov
pásku z PVC.
5. Rozťahovaciu formu upevnite na koniec hadice.
Koniec hadice musí presahovať rozťahovaciu formu.
Rozťahovacia forma
Hadica
Obr. 6.4
6. Nástroj na rozťahovanie nasaďte na formu.
7. Rukovať rozťahovacieho nástroja točte v smere
hodinových ručičiek, kým sa hadica úplne
neroztiahne. Hadicu rozťahujte podľa rozmerov
v tabuľke 6.1.
Tabuľka 6.1: PREDĹŽENIE HADICE
ZA ROZŤAHOVACOU FORMOU
Priemer
hadice
Uťahovací
moment
Rozmer roztiahnutia
(A) (jednotka: mm)
Tvar
roztiahnutého
otvoru
Min. Max.
Ø 6,4
14,2 – 17,2 N.m
(144 – 176 kgf.cm)
8,3 8,3
R 0,4 – 0,8
Obr. 6.5
Ø 9,5
32.7 – 39,9 N.m
(333 – 407 kgf.cm)
12,4 12,4
Ø 12,7
49,5 – 60,3 N.m
(504 – 616 kgf.cm)
15,4 15,8
Ø 15,9
61,8 – 75,4 N.m
(630 – 770 kgf.cm)
18,6 19
Ø 19,1
97,2 – 118,6 N.m
(990 – 1210 kgf.cm)
22,9 23,3
Ø 22
109,5 – 133,7 N.m
(1117 – 1364 kgf.cm)
27 27,3
8. Odstráňte rozťahovací nástroj a rozťahovaciu formu.
Následne skontrolujte správne roztiahnutie konca
hadice a či sa na ňom nenachádzajú praskliny.
Krok 4: Pripojenie potrubia
Medené rúrky najskôr pripojte k interiérovej
jednotke, následne ich pripojte k exteriérovej
jednotke. Najskôr by ste mali pripojiť
nízkotlakovú rúrku, potom vysokotlakovú rúrku.
1. Pri nasadzovaní rozťahovacích matíc naneste
na roztiahnuté konce potrubia tenkú vrstvu
chladiaceho oleja.
2. Zarovnajte stredy rúrok, ktoré sa chystáte spojiť.
Potrubie interiérovej jednotky
Rozťahovacia matica
Hadica
Obr. 6.6
3. Rozťahovaciu hadicu pritiahnite rukou tak pevne,
ako sa len dá.
4. Pomocou kľúča uchopte maticu na potrubí jednotky.
5. Maticu pevne držte a pomocou momentového
kľúča dotiahnite rozťahovaciu maticu podľa hodnôt
uťahovacieho momentu uvedených v tabuľke 7.1.
POZNÁMKA: Pri pripájaní potrubia k jednotke a odpájaní
potrubia od jednotky používajte bežný
kľúč a momentový kľúč.
Obr. 6.7
UPOZORNENIE
• Potrubie obaľte izoláciou. Priamy kontakt
s odhaleným potrubím môže spôsobiť popáleniny
alebo omrzliny.
• Zabezpečte správne pripojenie potrubia. Príliš
silné utiahnutie môže poškodiť spoje a nedostatočné
dotiahnutie môže mať za následok netesnosť.
POZNÁMKA K MINIMÁLNEMU
POLOMERU ZAHNUTIA
Potrubie opatrne ohnite v strede podľa nižšie uvedeného
nákresu. Potrubie neohýbajte viac ako o 90° alebo viac
ako 3-krát.
Hadicu ohnite palcom
Obr. 6.8
min. polomer 10 cm (3,9”)
6. Po pripojení medeného potrubia k interiérovej
jednotke zviažte napájací kábel, signálny kábel
a potrubie spojovacou páskou.
POZNÁMKA: NEPREPLETAJTE signálny kábel s inými
vodičmi. Pri zväzovaní týchto vedení neprepletajte
signálny kábel so žiadnymi inými vodičmi.
7. Potrubie preveďte cez stenu a pripojte
ho k exteriérovej jednotke.
8. Zaizolujte všetky hadice vrátane ventilov
exteriérovej jednotky.
9. Otvorte uzatváracie ventily exteriérovej jednotky
a spustite tok chladiva medzi interiérovou
a exteriérovou jednotkou.
UPOZORNENIE
Po dokončení montáže skontrolujte, či nedochádza
k úniku chladiva. Ak dôjde k úniku chladiva, daný
priestor ihneď vyvetrajte a zo systému odčerpajte
vzduch (preštudujte si časť Odčerpanie vzduchu
v tomto návode).
SK – 14
