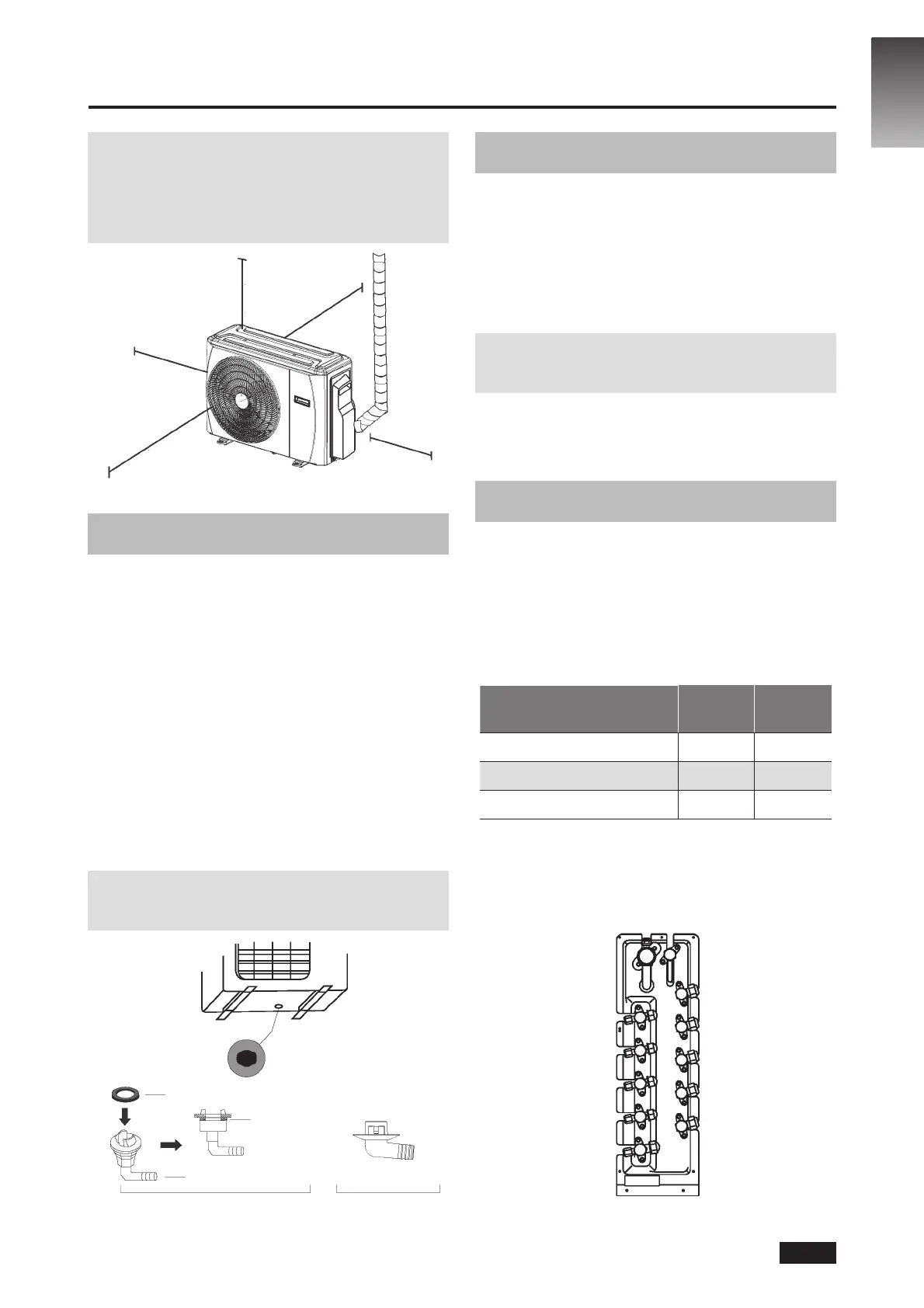

5. МОНТАЖ НА ВЪНШНОТО ТЯЛО
ЗАБЕЛЕЖКА: Минималното разстояние между
външното тяло и стените, описано в ръководството
за монтаж, не се отнася за случаите на монтаж
в херметични помещения. Уверете се, че в поне две
от трите посоки (M, N, P) няма препятствия, които
да пречат на тялото (вижте фиг. 5.7)
30 cm от лявата
страна
M
200 cm от предната страна
N
60 cm отгоре
30 cm от задната стена
P
60 cm от дясната
страна
Фиг. 5.7
5.2 Монтаж на съединение за дренаж-
на тръба
Преди да фиксирате външното тяло на
място с болтове, трябва да монтирате
съединението за дренажната тръба в
долната част на тялото. (Вижте фиг. 5.8)
1. Поставете гуменото уплътнение в края
на съединението за дренажната тръба, където
ще се свърже с външното тяло.
2. Поставете съединението за дренажната тръба
в отвора на резервоара на основата.
3. Завъртете съединението за дренажната тръба на
90 °, докато не се застопори с щракване
и не застане срещу предната част на тялото.
4. Свържете удължението на дренажния маркуч
(не е включено) към съединението за дренажната
тръба, за да пренасочите водата от тялото
по време на режима за отопление.
ЗАБЕЛЕЖКА: Уверете се, че водата се оттича
на безопасно място, което няма да причини
наводнение или опасност от подхлъзване.
Уплътнение
Съединение за дренажна тръба
Отвор на резервоара
на основата на външното
тяло
Уплътнение
(A) (B)
Фиг. 5.8
5.3 Забележки относно пробиването
на отвор в стената
Трябва да пробиете отвор в стената
за тръбата с хладилен агент, както
и за сигналния кабел, който ще свързва
вътрешното с външното тяло.
1. Определете мястото на отвора на стената въз
основа на разположението на външното тяло.
2. Като използвате свредло с размер 65 mm (2,5”),
пробийте отвор в стената.
ЗАБЕЛЕЖКА: Когато пробивате отвора в стената,
задължително избягвайте кабели, водопроводи
и други чувствителни компоненти.
3. Поставете защитен маншет за стена в отвора.
Той запазва ръбовете на отвора и помага за
запечатването му, когато приключите с процеса по
монтаж.
5.4 Когато сте избрали вътрешно
тяло с мощност 24K
Вътрешното тяло с мощност 24K може да
бъде свързано само със система от тип А.
Ако вътрешните тела с мощност 24K са две,
те могат да се свържат със системи от тип A
и B. (Вижте фиг. 5.9)
Таблица 5.3: Размер на свързващата тръба
на система от тип A и B
(мерна единица: инч)
Капацитет на вътрешното
тяло (Btu/h)
Течност Газ
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
D
C
B
A
Фиг. 5.9
BG-12
