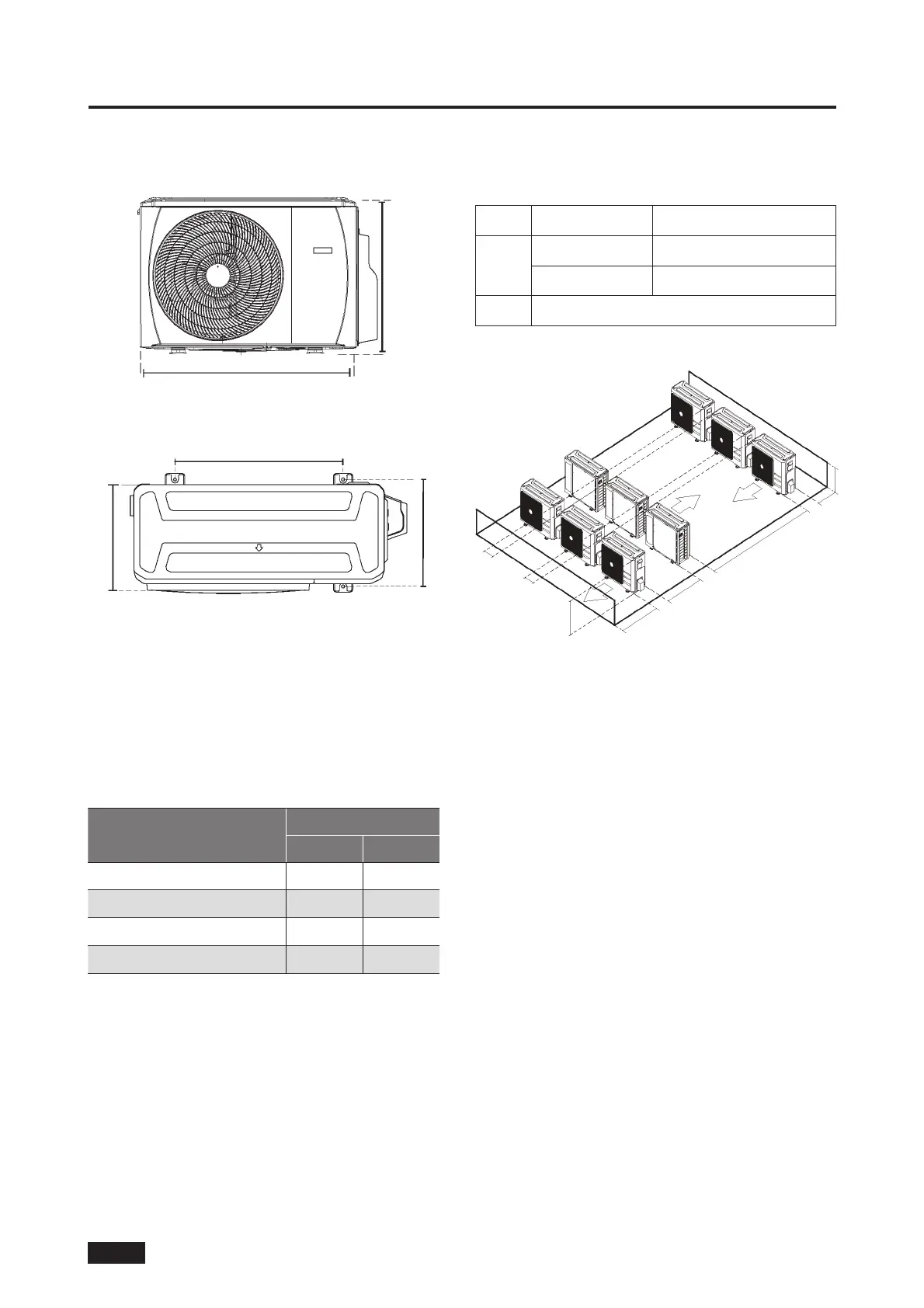

5. МОНТАЖ НА ВЪНШНОТО ТЯЛО
BG-11
Външно тяло от сплит система
(Вижте фиг. 5.4, 5.5, 5.6, 5.9 и таблица 5.1)
W
H
Фиг. 5.4
D
A
B
Фиг. 5.5
Таблица 5.1: Спецификации за дължината
на външното тяло от сплит система
(мерна единица: mm)
Размери на външното тяло
Ш x В x Д
Монтажни размери
Разстояние А Разстояние B
800 x 554 x 333 (31,5 x 21,8 x 13,1) 514 340
845 x 702 x 363 (33,27 x 27,6 x 14,3) 540 350
946 x 810 x 420 (37,2 x 31,9 x 16,53) 673 403
946 x 810 x 410 (37,2 x 31,9 x 16,14) 673 403
Редове при сериен монтаж
Таблица 5.2 Връзките между H, A и L са, както
следва.
L A
L ≤ H
L ≤ 1/2H 25 cm/9,8” или повече
1/2H < L ≤ H 30 cm/11,8” или повече
L > H Не може да се монтира
25 cm/9,8”
или повече
25 cm/9,8”
или повече
H
60 cm/23,6”
или повече
150 cm/59”
или повече
300 cm/118” или повече
L
A
Фиг. 5.6
