3. DIJAGRAM ZA INSTALACIJU

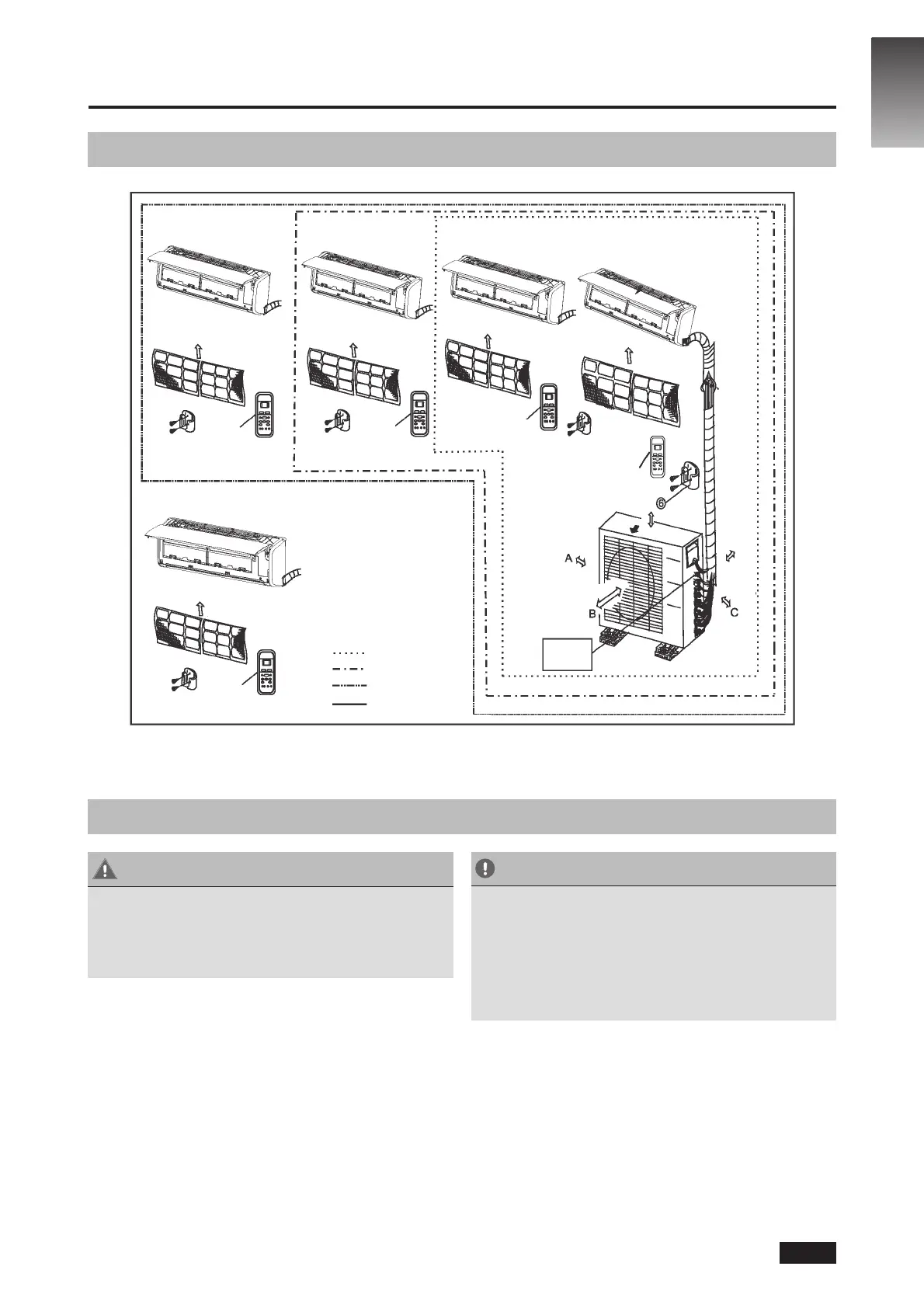

3.1 Dijagram za instalaciju
Sigurnosne mjere
BS-8
BS
Sl. 3.1
OPREZ
• Ova slika služi samo u svrhe objašnjenja.
Oblik vašeg klima uređaja se može malo
razlikovati.
• Bakreni vodovi se moraju zasebno izolirati.
OPREZ
• Da biste spriječili štete, za lociranje greda
upotrijebite uređaj za pronalaženje greda.
• Za minimalizaciju vibracija i buke potrebna
je minimalna dužina cijevi od 3 metra.
• Od puteva cirkulacije zraka A, B i C u svakom
trenutku dva moraju biti potpuno prohodna.
Filter za zrak
Filter za zrak
Filter za zrak
Filter za zrak
Daljinski
upravljač
Daljinski
upravljač
Daljinski
upravljač
Daljinski
upravljač
Filter za zrak
Više od 30 cm
Više od 60 cm
Više od 200 cm
Više od
30 cm
Više od 60 cm
Daljinski upravljač
Labavo
priključite
spojni kabl
Jedan-dva
Jedan-tri
Jedan-četiri
Jedan-pet
