5. МОНТИРАЊЕ НА НАДВОРЕШНАТА ЕДИНИЦА
МК-11
Надворешна единица од поделен тип

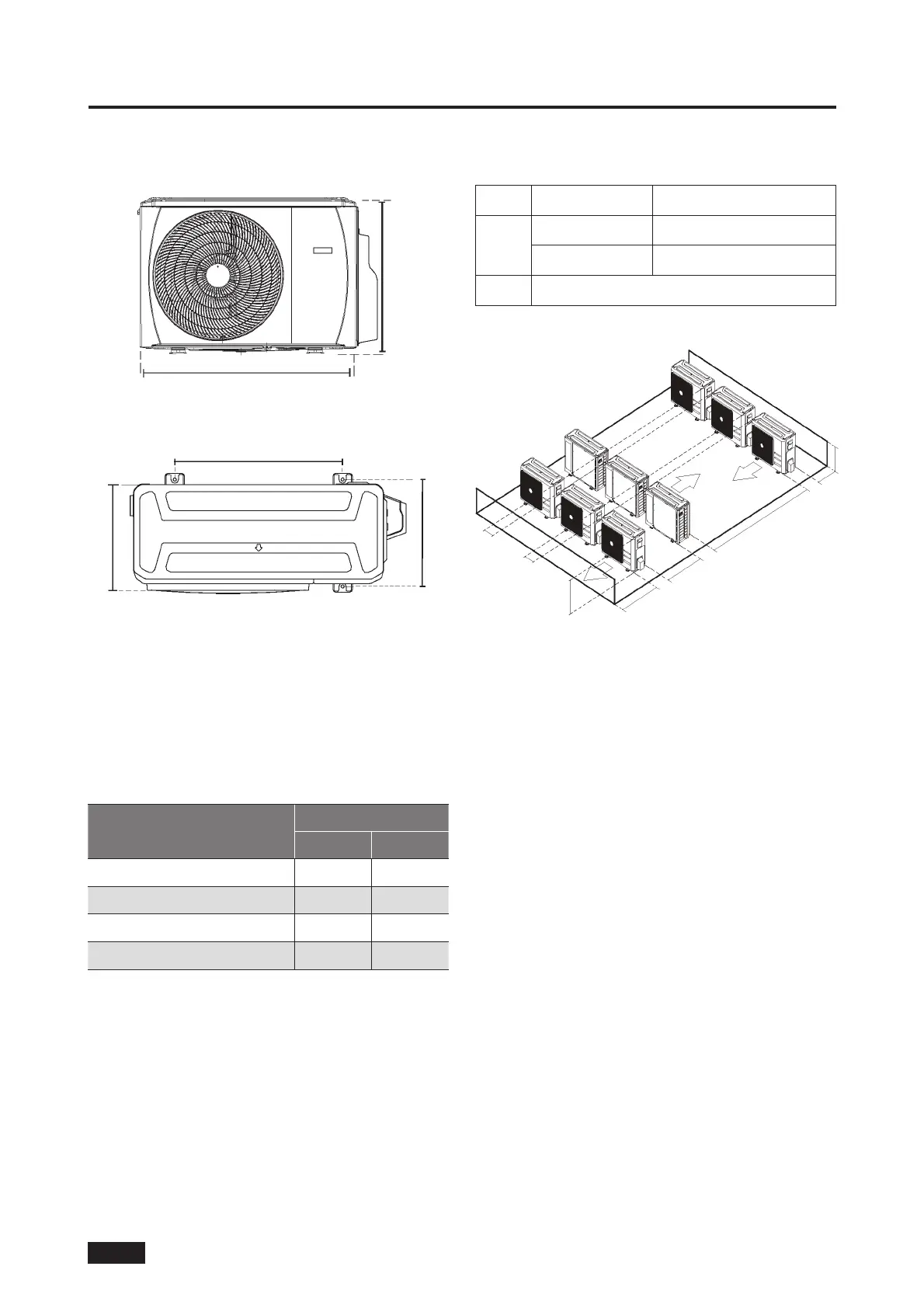

(Погледнете ги сл. 5.4, 5.5, 5.6, 5.9 и табелата 5.1)
Ш
В
Сл. 5.4
Длабочина
А
Б
Сл. 5.5
Табела 5.1: спецификации за должина
на надворешна единица од поделен
тип (единица мерка: мм)
Димензии на надворешна единица
Ш x В x Д
Монтажни димензии
Растојание А Растојание Б
800x554x333 (31,5x21,8x13,1) 514 340
845x702x363 (33,27x27,6x14,3) 540 350
946x810x420 (37,2x31,9x16,53) 673 403
946x810x410 (37,2x31,9x16,14) 673 403
Сериско монтирање во редици
Табела 5.2 Односите помеѓу В, А и Д се следниве.
Д А
Д ≤ В
Д ≤ 1/2В 25 см или повеќе
1/2В < Д ≤ В 30 см или повеќе
Д > В Не може да се инсталира
25 см
или повеќе
25 см
или повеќе
В
60 см или
повеќе
150 см или
повеќе
300 см или повеќе
Д
А
Сл. 5.6
