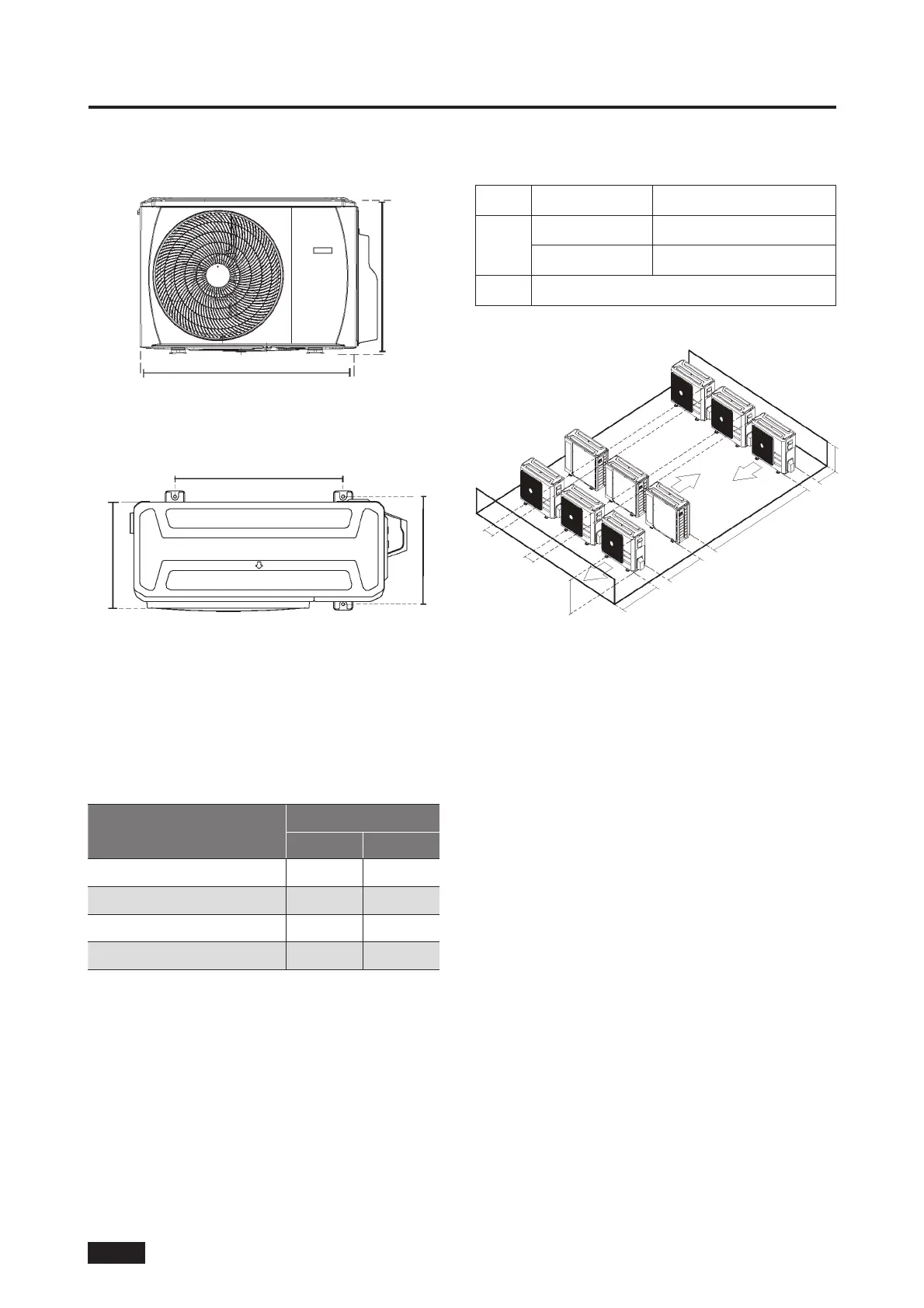

5. INSTALAREA UNITĂŢII EXTERIOARE
RO-11
Unitate exterioară de tip split
(Consultați Fig 5.4, 5.5, 5.6, 5.9 și Tabelul 5.1)
W
H
Fig. 5.4
D
A
B
Fig. 5.5
Tabelul 5.1: Specicațiile privind lungimile pentru
unitatea exterioară de tip split
(unitate: mm)
Dimensiuni unitate exterioară
L x Î x A
Dimensiuni montare
Distanță A Distanță B
800x554x333 (31,5x21,8x13,1) 514 340
845x702x363 (33,27x27,6x14,3) 540 350
946x810x420 (37,2x31,9x16,53) 673 403
946x810x410 (37,2x31,9x16,14) 673 403
Instalație rânduri serie
Tabelul 5.2 Relațiile dintre H, A și L sunt următoarele.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8” sau mai mult
1/2H < L ≤ H 30 cm / 11,8” sau mai mult
L > H Nu se poate instala
25 cm / 9,8”
sau mai mult
25 cm / 9,8”
sau mai mult
H
60 cm / 23,6”
sau mai mult
150 cm / 59”
sau mai mult
300 cm / 118” sau mai mult
L
A
Fig. 5.6
