5. INSTALIMI I NJËSISË SË JASHTME
SQ-11

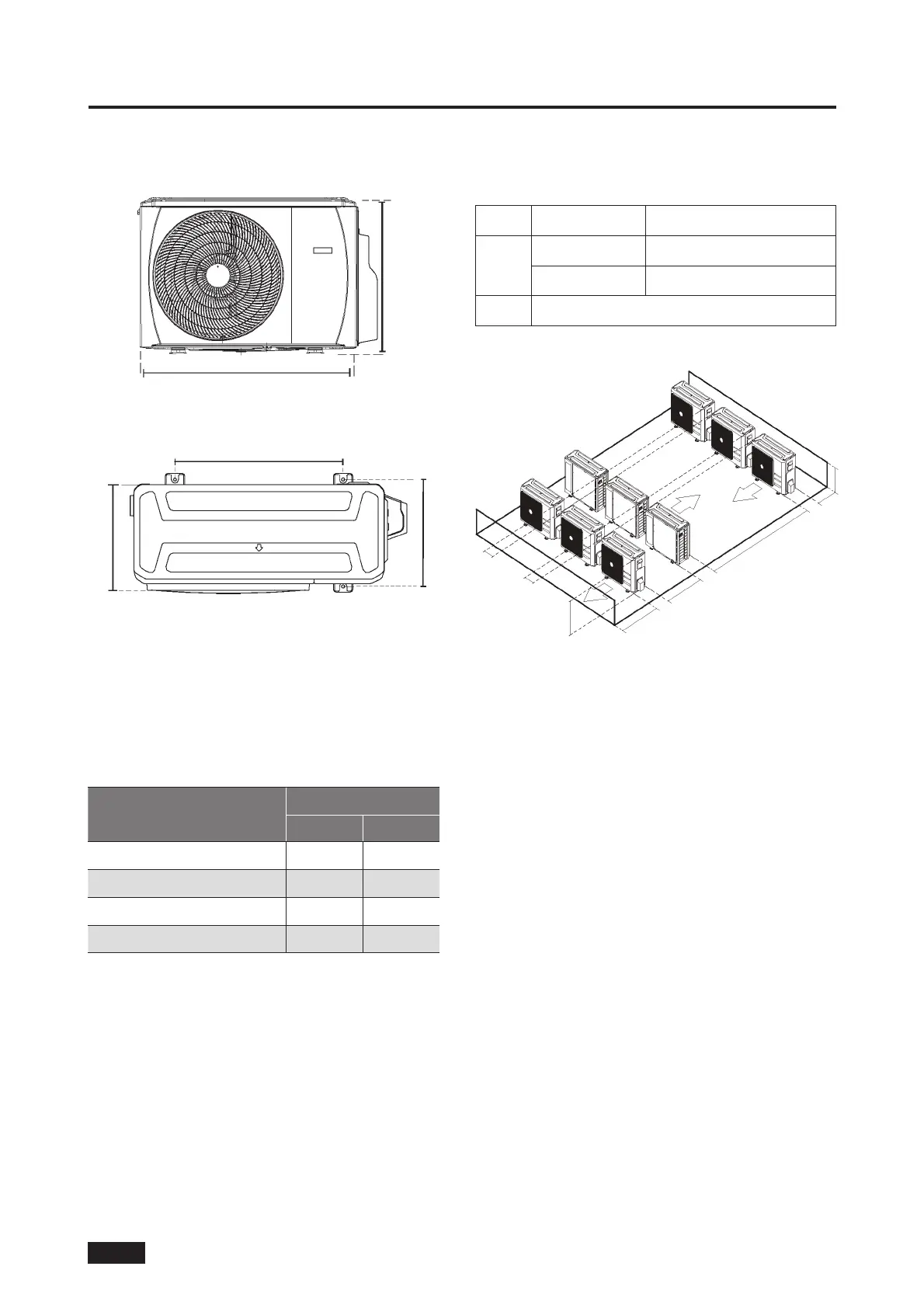

Njësia e jashtme me ndarje
(Referojuni gurave 5.4, 5.5, 5.6, 5.9 dhe tabelës 5.1)
W
H
Fig. 5.4
D
A
B
Fig. 5.5
Tabela 5.1: Specikimet e gjatësisë për njësinë
e jashtme me ndarje (njësia: mm)
Përmasat e njësisë së jashtme
W x H x D
Përmasat e montimit
Distanca A Distanca B
800x554x333 (31,5x21,8x13,1) 514 340
845x702x363 (33,27x27,6x14,3) 540 350
946x810x420 (37,2x31,9x16,53) 673 403
946x810x410 (37,2x31,9x16,14) 673 403
Rendi i instalimit në seri
Tabela 5.2 Marrëdhëniet ndërmjet H, A dhe L janë
si më poshtë.
L A
L ≤ H
L ≤ 1/2 H 25 cm / 9,8” ose më shumë
1/2 H < L ≤ H 30 cm / 11,8” ose më shumë
L > H Nuk mund të instalohet
25 cm / 9,8”
ose më shumë
25 cm / 9,8”
ose më shumë
H
60 cm / 23,6”
ose më
shumë
150 cm /
59” ose
më shumë
300 cm / 118” ose më shumë
L
A
Fig. 5.6
