NAPOMENA O SPECIFIKACIJAMA OSIGURAČA:
(primjenjivo za uređaje koji upotrebljavaju jedino rashladno sredstvo R32)
1. Specikacija osigurača vanjske jedinice jest T20A/250VAC (za uređaj < 24000 Btu/h), T30A/250VAC
(za uređaj > 24000 Btu/h)
2. Cijev je izrađena od keramike
HR-19
Modeli jedna-pet:

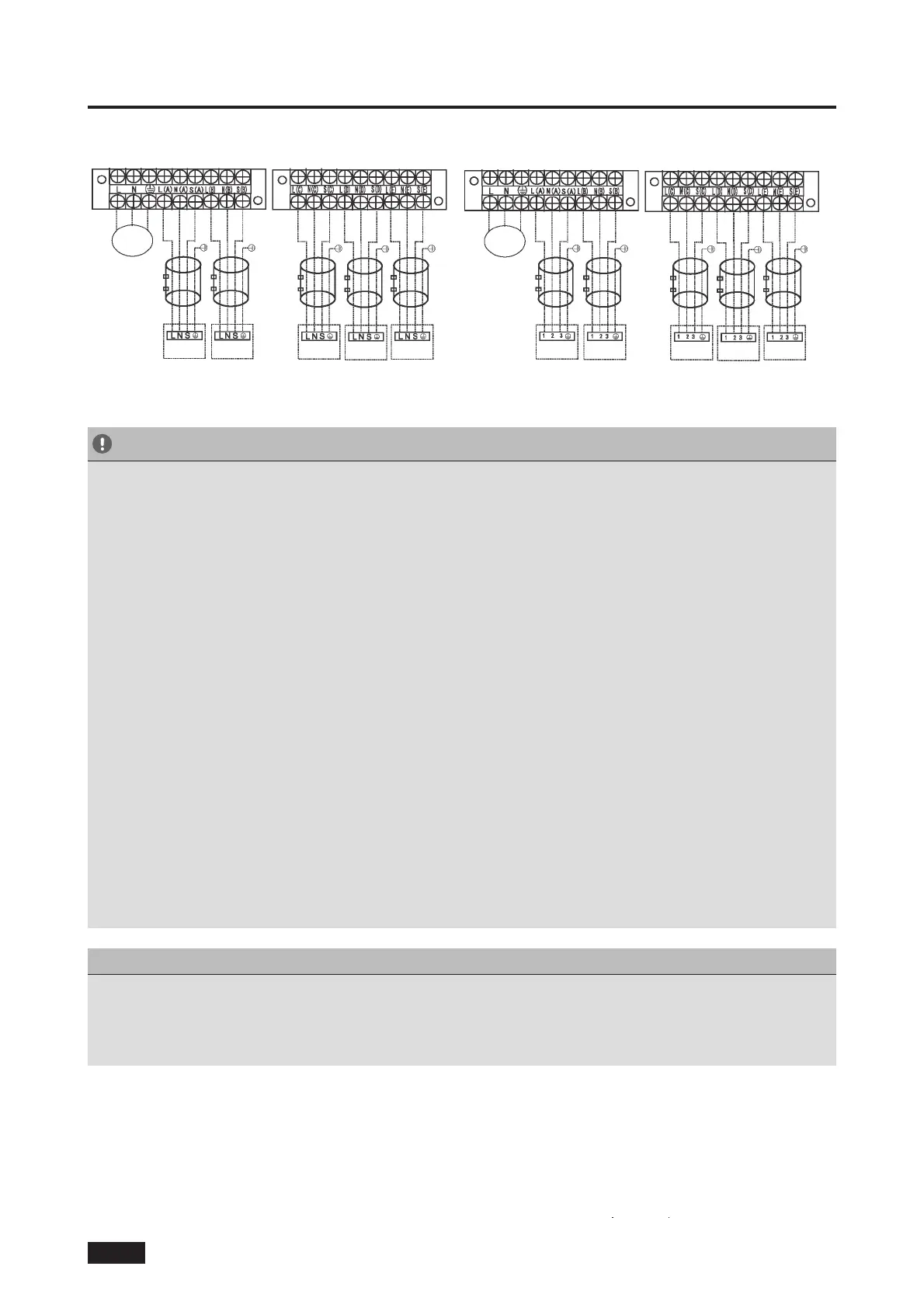

7. OŽIČENJE
Model BModel A
NAPAJANJE
NA A NA B
NA C
NA D
NA E
NAPAJANJE
NA A NA B
NA C
NA D
NA E
OPREZ
Nakon potvrde gore navedenih uvjeta vodite se ovim smjernicama prilikom provođenja
ožičenja:
•
Uvijek koristite zaseban strujni krug samo za klimatizacijski uređaj. Uvijek slijedite
dijagram spajanja s unutarnje strane poklopca razvodne kutije.
•
Vijci kojima su pričvršćene žice na kućištu električnih instalacija mogu se olabaviti
u prijevozu. Labavi vijci mogu prouzročiti pregaranje žica pa provjerite jesu li vijci
čvrsto zategnuti.
•
Provjerite specikacije izvora napajanja.
•
Provjerite je li kapacitet električne mreže dostatan.
•
Provjerite je li početni napon veći od 90 posto nazivnog napona navedenog na oznaci
proizvođača.
•
Provjerite odgovara li debljina kabela onoj koja je navedena u specikacijama izvora
napajanja.
•
U mokrim i vlažnim područjima uvijek ugradite prekidač dozemnog spoja.
•
Pad napajanja može prouzročiti sljedeće: vibracije magnetnog prekidača, oštećenje
mjesta kontakta, rastaljene osigurače i prekid normalnog rada.
•
Prekidač i sklopka izvora napajanja moraju biti ugrađeni u ksno ožičenje.
Mora imati razmak kontakta od najmanje 3 mm na svakom aktivnom vodiču (fazi).
• Prije pristupa terminala morate prekinuti sve krugove napajanja.
