5. A KÜLTÉRI EGYSÉG FELSZERELÉSE
HU-11

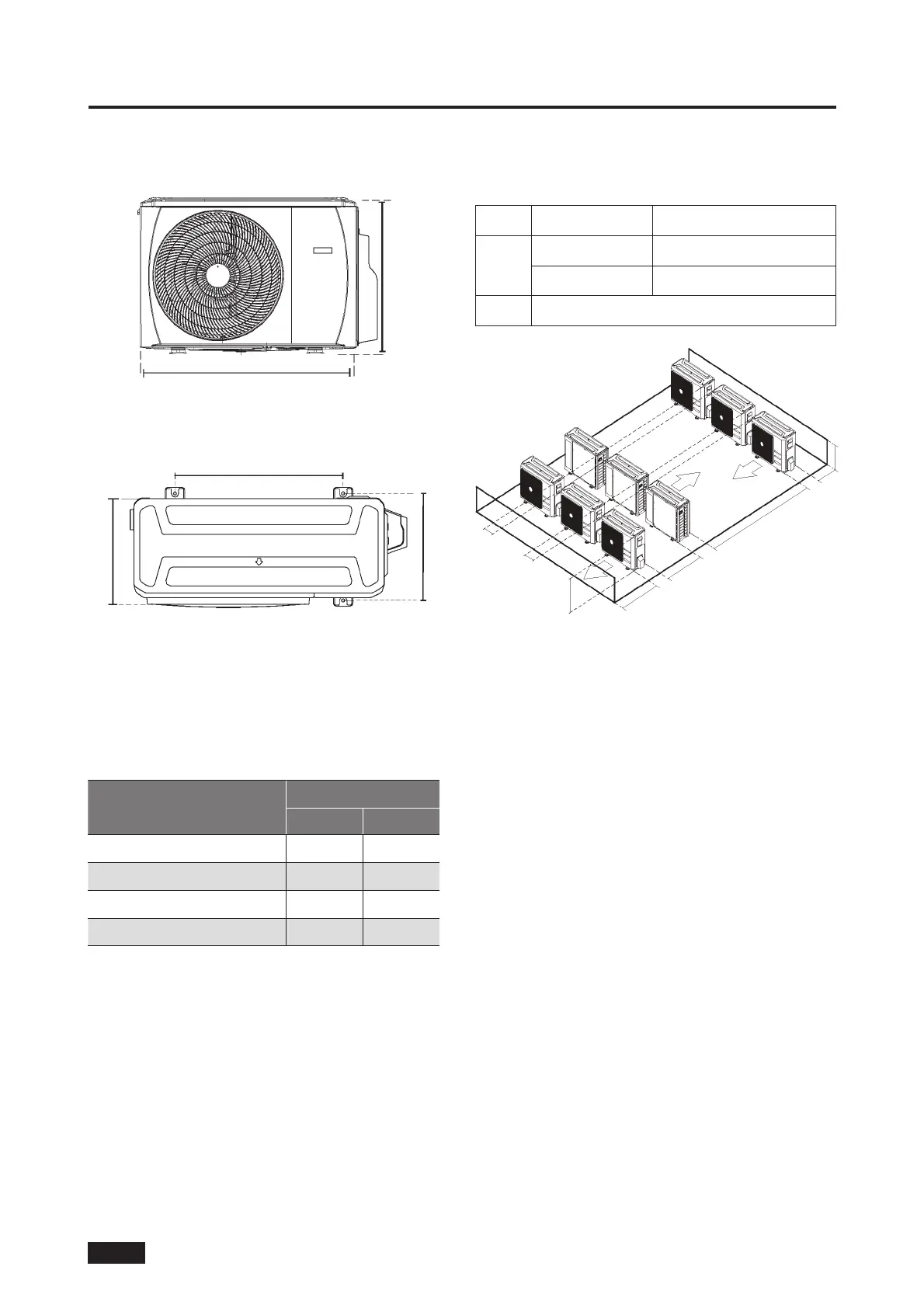

Osztott típusú kültéri egység
(Lásd 5.4., 5.5., 5.6., 5.9. ábra és 5.1. táblázat)
W
H
5.4. ábra
D
A
B
5.5. ábra
5.1. táblázat Osztott típusú kültéri egység
méretadatai (mértékegység: mm)
Kültéri egység méretei
W x H x D
Szerelési méretek
„A” távolság „B” távolság
800x554x333 514 340
845x702x363 540 350
946x810x420 673 403
946x810x410 673 403
A soros telepítés sorai
5.2. táblázat. A „H”, „A” és „L” méret közötti
összefüggések.
L A
L ≤ H
L ≤ 1/2H 25 cm vagy nagyobb
1/2H < L ≤ H 30 cm vagy nagyobb
L > H Nem szerelhető fel
25 cm
vagy nagyobb
25 cm
vagy nagyobb
H
60 cm vagy
nagyobb
150 cm vagy
nagyobb
300 cm vagy nagyobb
L
A
5.6. ábra
