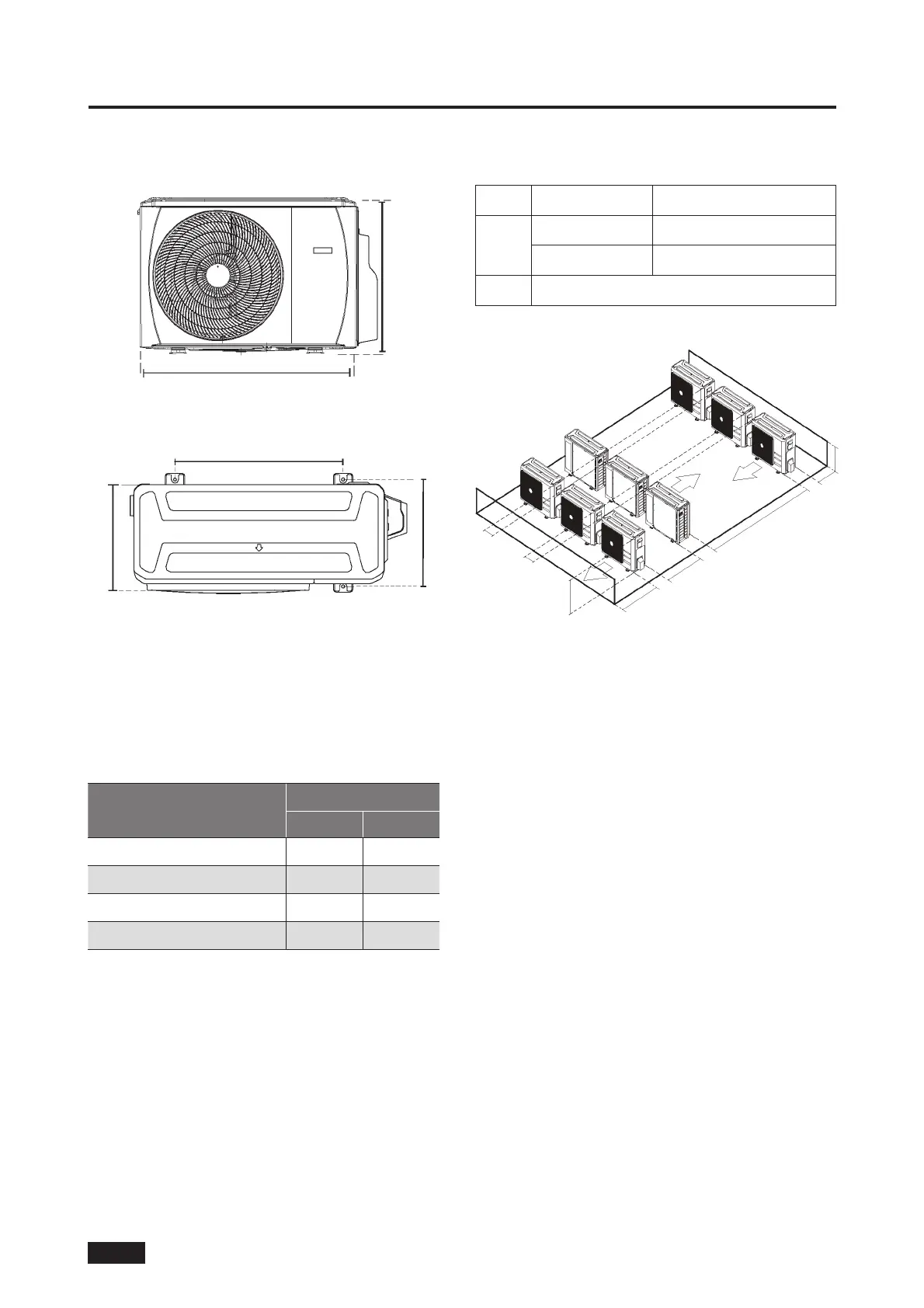

5. NAMESTITEV ZUNANJE ENOTE
SI-11
Deljena zunanja enota
(Glejte slike 5.4, 5.5, 5.6, 5.9 in tabelo 5.1.)
Š
V
Slika 5.4
G
A
B
Slika 5.5
Tabela 5.1: Specikacije glede dolžine za deljeno
zunanjo enoto (enota: mm)
Dimenzije zunanje enote
Š x V x G
Dimenzije za montažo
Razdalja A Razdalja B
800 x 554 x 333 514 340
845 x 702 x 363 540 350
946 x 810 x 420 673 403
946 x 810 x 410 673 403
Vrste serijske namestitve
Tabela 5.2 Razmerja med V, A in L so naslednja.
L A
L ≤ V
L ≤ 1/2 V 25 cm ali več
1/2 V < L ≤ L 30 cm ali več
L > V Namestitev ni mogoča
25 cm
ali več
25 cm
ali več
V
60 cm ali več
150 cm
ali več
300 cm ali več
L
A
Slika 5.6
