7. СВЪРЗВАНЕ НА ПРОВОДНИЦИТЕ
Таблица 7.1: Други диапазони
Номинален ток на уреда
(A)
Номинална площ
на напречното сечение (mm²)
< 6 0,75
6 – 10 1
10 – 16 1,5
16 – 25 2,5
25 – 32 4
32 – 45 6
б) Като използвате инструменти за оголване
на проводници, оголете каучуковата обвивка
от двата края на сигналния кабел, за да
се покажат около 15 cm (5,9”) от жиците отвътре.
в) Оголете изолацията от краищата на жиците.
г) Като използвате клещи за кримпване, кримпнете
u-образните издатъци в краищата на жиците.
ЗАБЕЛЕЖКА: Докато свързвате проводниците,
следвайте стриктно електромонтажната схема
(намира се от вътрешната страна на капака
на електрическото табло).
2. Свалете капака на електрическото табло
на външното тяло. Ако липсва капакът
на външното тяло, развинтете болтовете
от сервизния панел и отстранете
предпазния панел. (Вижте фиг. 8.1)

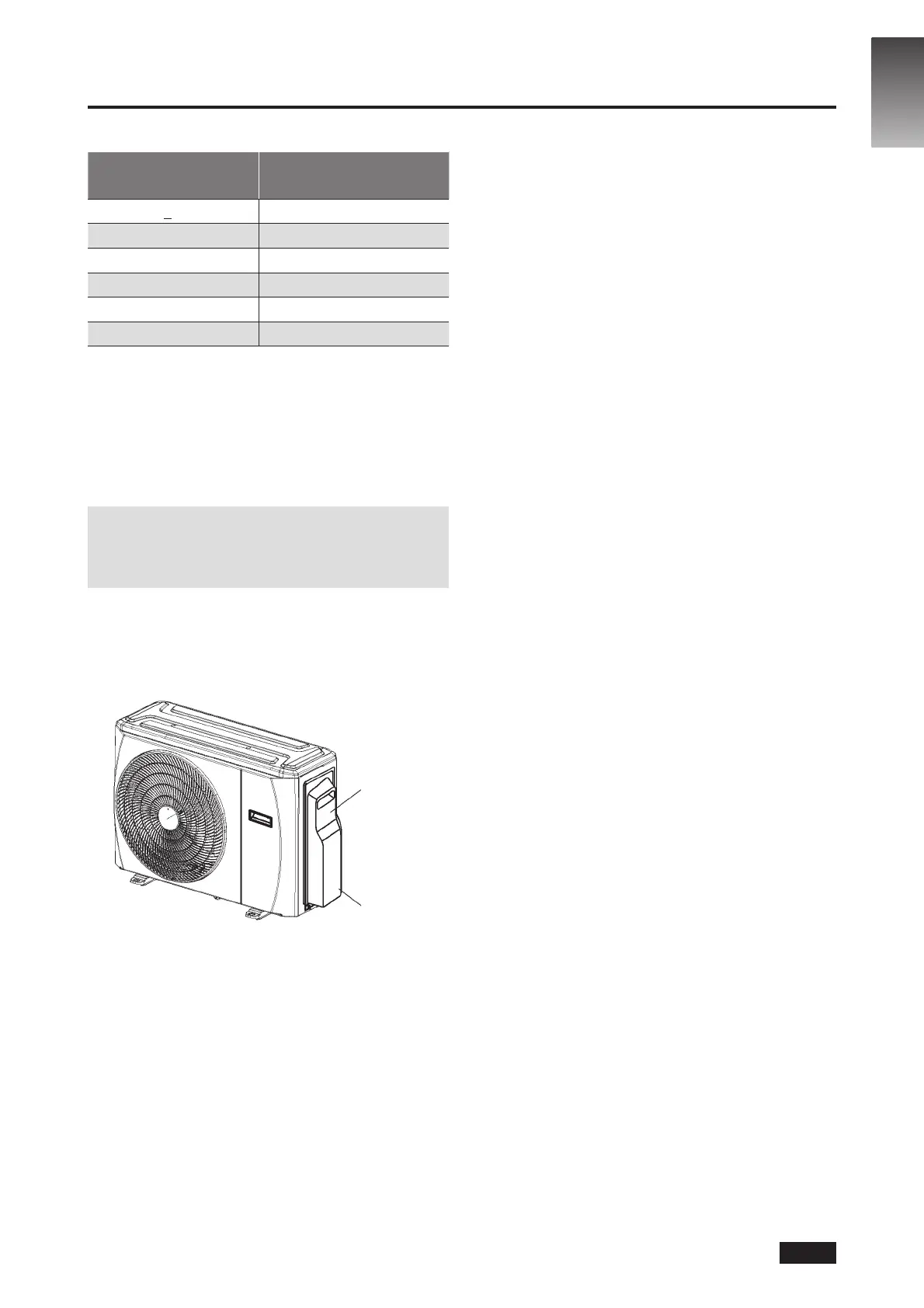

Капак
Винт
Фиг. 7.1
3. Свържете u-образните издатъци с
клемите. Съчетайте цветовете на жиците/
етикетите с етикетите на клемния блок
и завинтете здраво u-образните издатъци
на всяка жица към съответната клема.
4. Ограничете кабела с посочената кабелна
скоба.
5. Изолирайте жиците, които не се
използват, с електроизолационна
лента. Дръжте ги далеч от всякакви
електрически или метални части.
6. Поставете отново капака
на електрическото контролно табло.
BG-16
BG
