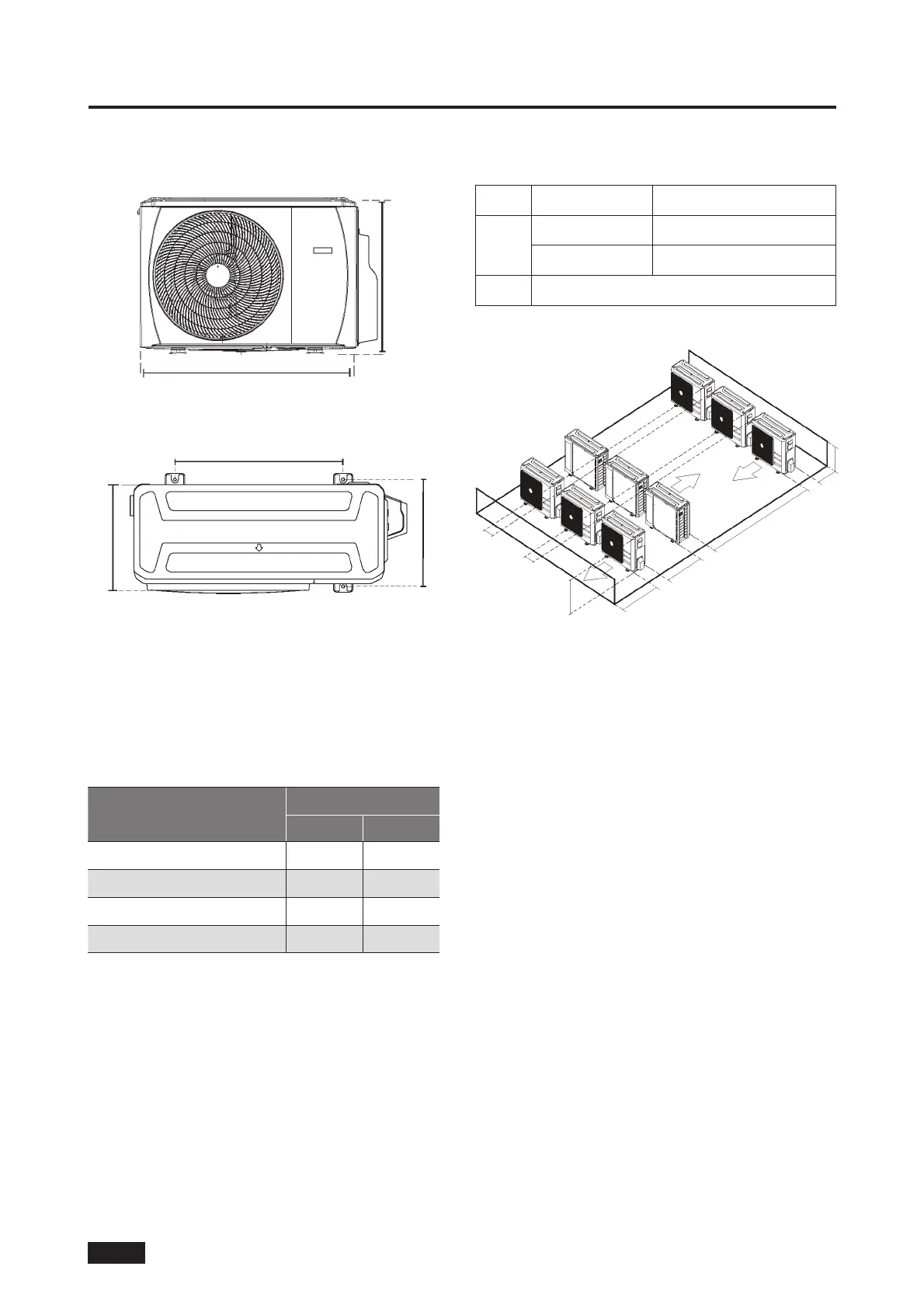

5. INSTALACIJA VANJSKE JEDINICE
BS-11
Dvodijelna vanjska jedinica
(pogledajte sl. 5.4, 5.5, 5.6, 5.9 i tabelu 5.1)
Š
V
Sl. 5.4
D
A
B
Sl. 5.5
Tabela 5.1: Specikacije dužine dvodijelne vanjske
jedinice (jedinica mjere: mm)
Dimenzije vanjske jedinice
Š x V x D
Dimenzije montiranja
Razdaljina A Razdaljina B
800x554x333 (31,5x21,8x13,1) 514 340
845x702x363 (33,27x27,6x14,3) 540 350
946x810x420 (37,2x31,9x16,53) 673 403
946x810x410 (37,2x31,9x16,14) 673 403
Instalacija reda serija
Tabela 5.2 Veze između V, A i D su sljedeće.
D A
D ≤ V
D ≤ 1/2V 25 cm / 9,8” ili više
1/2V < D ≤ V 30 cm / 11,8” ili više
D > V ne može se instalirati
25 cm / 9,8”
ili više
25 cm / 9,8”
ili više
H
60 cm / 23,6”
ili više
150 cm / 59”
ili više
300 cm / 118” ili više
D
A
Sl. 5.6
