4.2 Schéma des fonctions

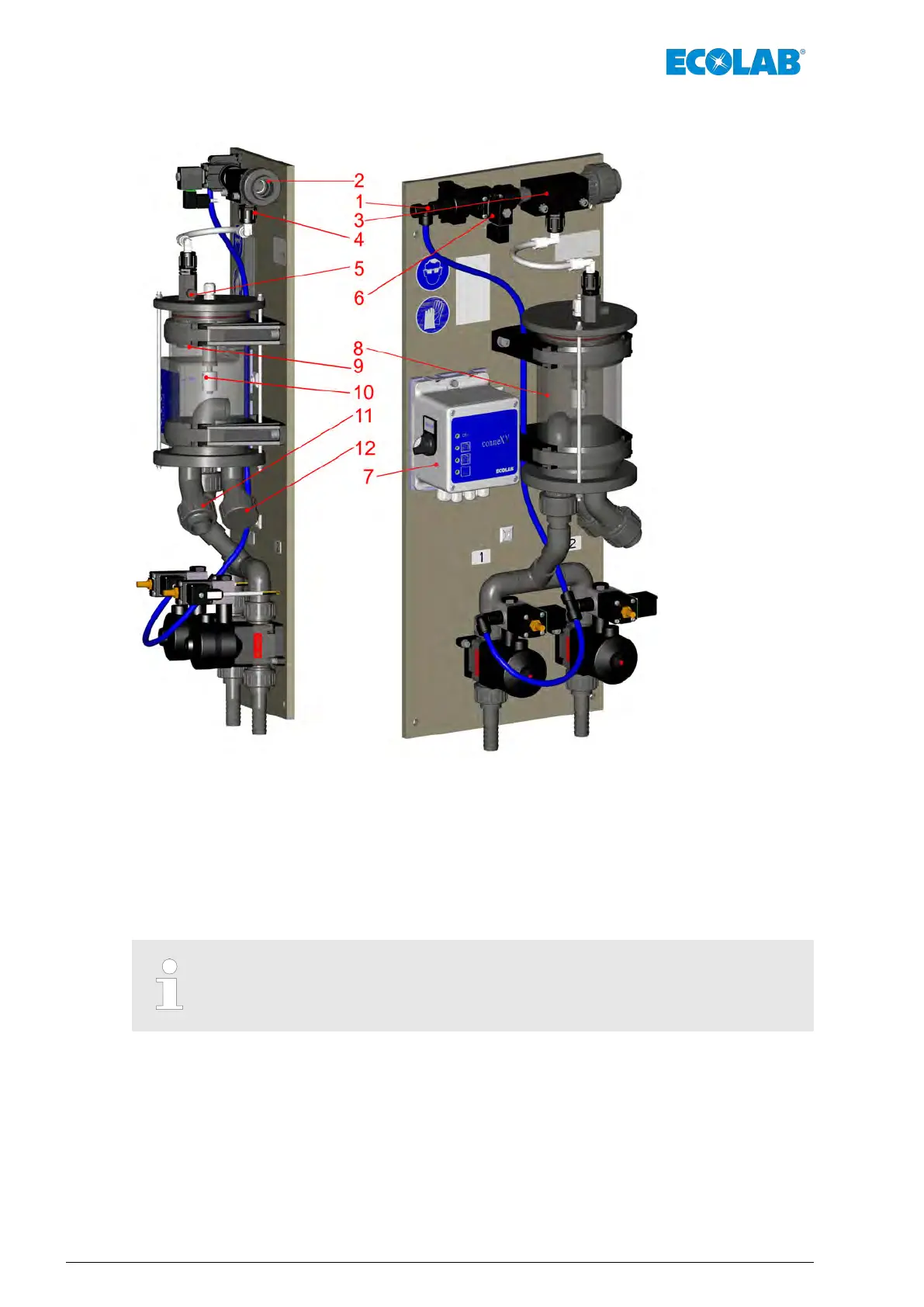

Fig. 2 : Raccordements
1 Raccord d’air comprimé Di6/De8 mm
2 Raccord d’air d’échappement DN20
3 Injecteur
4 Clapet anti-retour
5 Bobine avec vis de réglage
6 Électrovanne (air)
7 Unité de commande sur plaque de montage rapide
8 Réservoir siphon
9 Flotteur mécanique (intérieur)
10 Interrupteur de niveau
11 Raccord d’aspiration des pompes DN20
12 Raccordement facultatif pour recyclage DN20
(fermé par un collet blanc)
Les positions 11 et 12 affichées dans le schéma peuvent être permutées.
Description du fonctionnement
16Rev. 1-06.2018
