4.4 Überfüllsicherung
Das Connexx System ist gegen Überfüllung des Hebergefäßes 2-fach abgesichert.
Die normale Abschaltung der Ansaugung erfolgt über die Steuerung. Sobald der
Schwimmer im Hebergefäß durch einströmendes Produkt nach oben gedrückt wird,
schließt das Magnetventil und unterbricht damit die Druckluftzufuhr zum Injektor.
Der Kontakt des Niveauschalters ist in der oberen Position geschlossen. Im Falle eines
Kabelbruches erkennt die Steuerung, auch bei gefülltem Hebergefäß, Produktmangel und
startet die Ansaugung für die eingestellte Zeit. Dies führt nach Ablauf dieser Zeit zum
Alarm bzw
. zur Umschaltung auf das zweite Gebinde.
Damit nach einem Kabelbruch oder einer Fehlfunktion des Magnetventils keine größere
Produktmengen in dieser Zeit über den Injektor in den Abluftbereich gelangen, wird die
Ansaugöffnung im Deckel durch einen mechanischen Schwimmerkörper verschlossen.
Bis zum Schließen kann eine geringe Menge Produkt in die Abluft gelangen. Daher ist der
Anschluss einer Abluftleitung (DN20) in einen gesicherten Bereich unbedingt erforderlich
Ä
Kapitel 4.2.3 „Druckluftversorgung und Abluftanschluss“ auf Seite 18.
Nach Behebung des Fehlers muss der Schwimmer vor der erneuten Inbetriebnahme
wieder in die untere Position gebracht werden. Dazu ist die Drosselschraube komplett aus
dem Gewinde zu drehen. Der Schwimmer sollte sich dann durch den Druckausgleich
lösen.
Fällt der Schwimmer nicht bereits durch sein Eigengewicht nach unten, kann
man dies z. B. durch Klopfen mit dem Finger auf die Drosselöffnung oder mit
etwas Druckluft unterstützen.
Die Position des Schwimmers lässt sich durch die seitlichen Ansaugöffnungen
kontrollieren. Befindet sich der Schwimmer unten, kann durch die Öffnungen hindurch
gesehen werden.

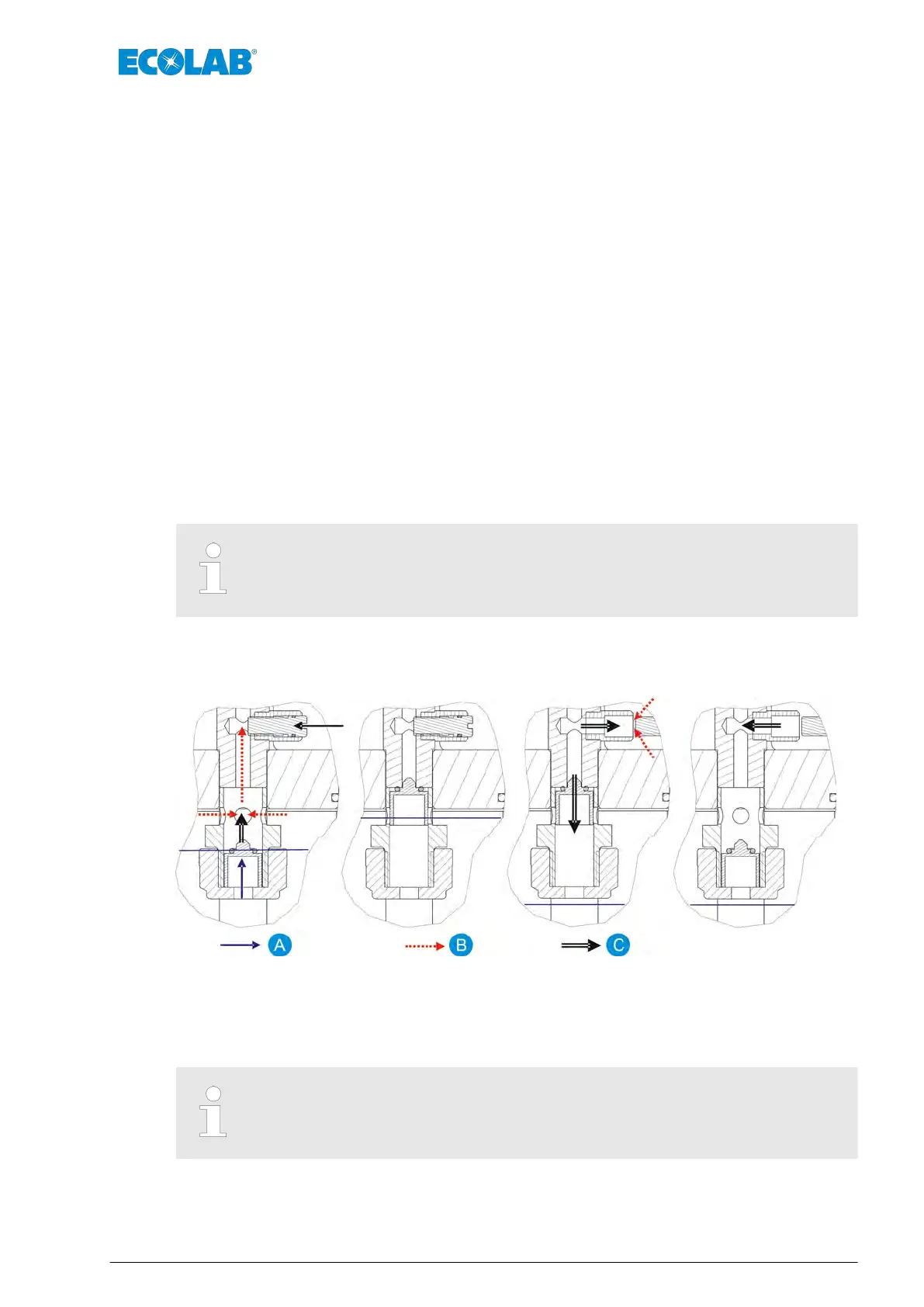

Abb. 9: Überfüllsicherung
A Produktniveau
B Gas / Luft
C Bewegungen
Durch den Transport der Geräte ist es möglich, dass der Schwimmer in der
oberen Position hängen bleibt. Dies sollte vor Inbetriebnahme geprüft werden.
Funktionsbeschreibung
21 Rev. 1-06.2018
