5 Montage und Anschluss
Personal:
n
Hersteller
n
Mechaniker
n
Elektrofachkraft
n
Servicepersonal
n
Fachkraft
HINWEIS!
Sachschäden durch Verwendung von falschem W
erkzeug!
Durch Verwendung von falschem Werkzeug bei Montage, Wartung oder
Störungsbeseitigung können Sachschäden entstehen.
Nur bestimmungsgemäßes Werkzeug verwenden.
5.1 Installationsvoraussetzungen
Nachfolgende Anschluss- und Montageanweisungen werden als bevorzugte
Methode empfohlen. Die Umgebungsbedingungen bestimmen jedoch die
tatsächlich anzuwendende Montage- und Installationsmethode.
Die örtlichen Bestimmungen
sind in jedem Fall zu berücksichtigen.
Zur Sicherung beim Transport ist die Steuerung oben auf die Montageplatte
durchgeschraubt und die Montageplatte auf einer Holzplatte befestigt.
Beide Befestigungen können gelöst werden.

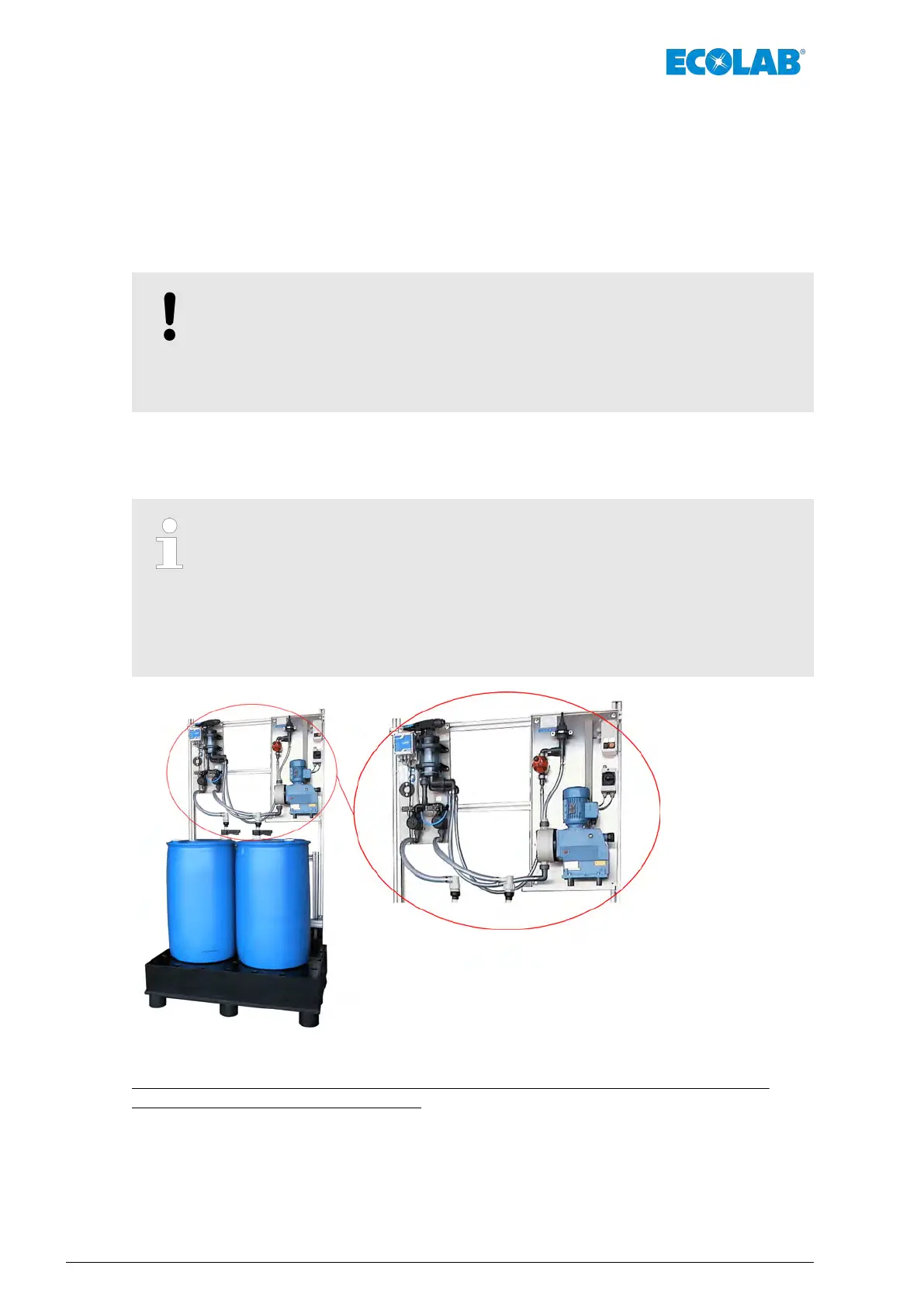

Abb. 13: Montage und Anschluss
Um die einwandfreie Funktion des Gerätes zu gewährleisten, müssen folgende
Punkte unbedingt beachtet werden:
n Netzanschlussmöglichkeit 230 V, AC, 50/60 Hz im Abstand von max. 4,5 m
zur Steuerung.
n Druckluftversorgung mit 3,5 (Connexx Basic) bzw
. 5 (Connexx Switch)
bis 0,6 MPa (6 bar) Luftdruck am Geräteeingang.
Montage und Anschluss
28Rev. 1-06.2018
