5.3 Vue d’ensemble du « montage mural »
ATTENTION
Selon la structure locale du mur, il faut utiliser des
éléments de fixation
appropriés. Le matériel de montage fourni n’est utilisé que pour des fixations
dans des murs solides.
Effectuer le montage mural de la manière suivante :
1. Marquer les trous de fixation à l’endroit prévu
(la plaque de montage de l’appareil peut être utilisée comme gabarit).
2. Percer les trous et mettre les chevilles.
3. Fixer au mur la plaque de montage avec les structures selon l’illustration ci-après.
4. Lors de la mise à niveau de la commutation de contenants pour améliorer Connexx
Basic (réf. du module de mise à niveau 282603, n° EBS 10016052), installer la
plaque de montage des soupapes d’inversion sous l’appareil de base de sorte que le
montage corresponde à l’illustration ci-après.

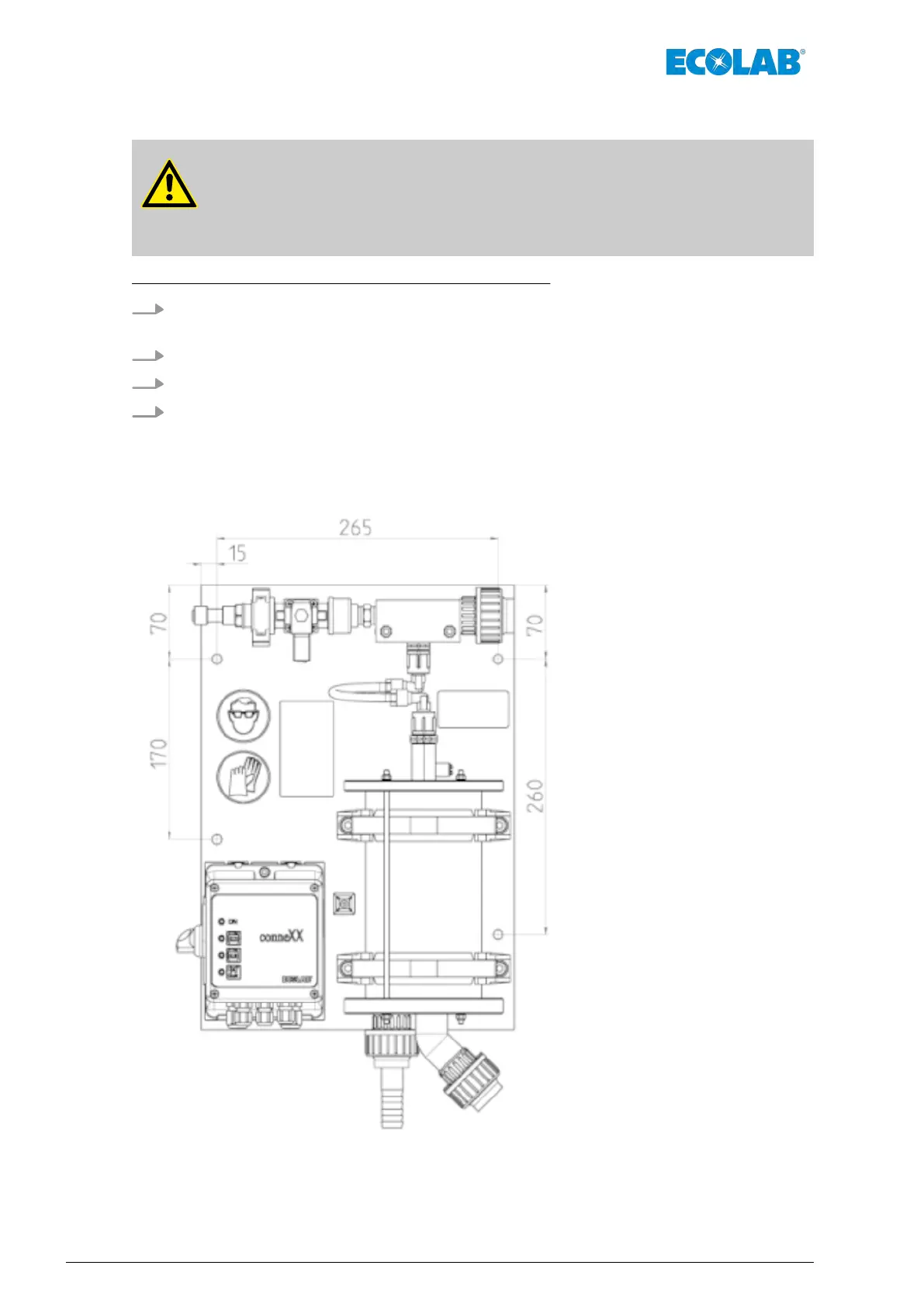

Fig. 15 : Montage mural de Connexx BASIC
Montage et raccordement
32Rev. 1-06.2018
