4.5.1 Spannungsversorgung und externes Freigabesignal
Die Connexx Steuerung wird über einen eingebauten Trafo mit 24 V
AC, 15 W versorgt.
Die Trafo-Primärseite wird an Netzspannung 230 V 50/60 Hz angeschlossen.
Mit einem externen Freigabesignal kann das Connexx System durch eine übergeordnete
Anlage freigegeben bzw. gesperrt werden (Drahtbrücke, Klemme 20/21).
Die Freigabe zur Produktentnahme erfolgt, sobald der seitliche Hauptschalter auf „EIN“
gestellt wird und - optional - das externe Freigabesignal anliegt.
Das Freigabesignal für die Dosierpumpen (PUMP enable) wird erst ausgegeben, wenn
das Niveau im Hebergefäß erreicht wurde und (optional) das externe Freigabesignal
anliegt.

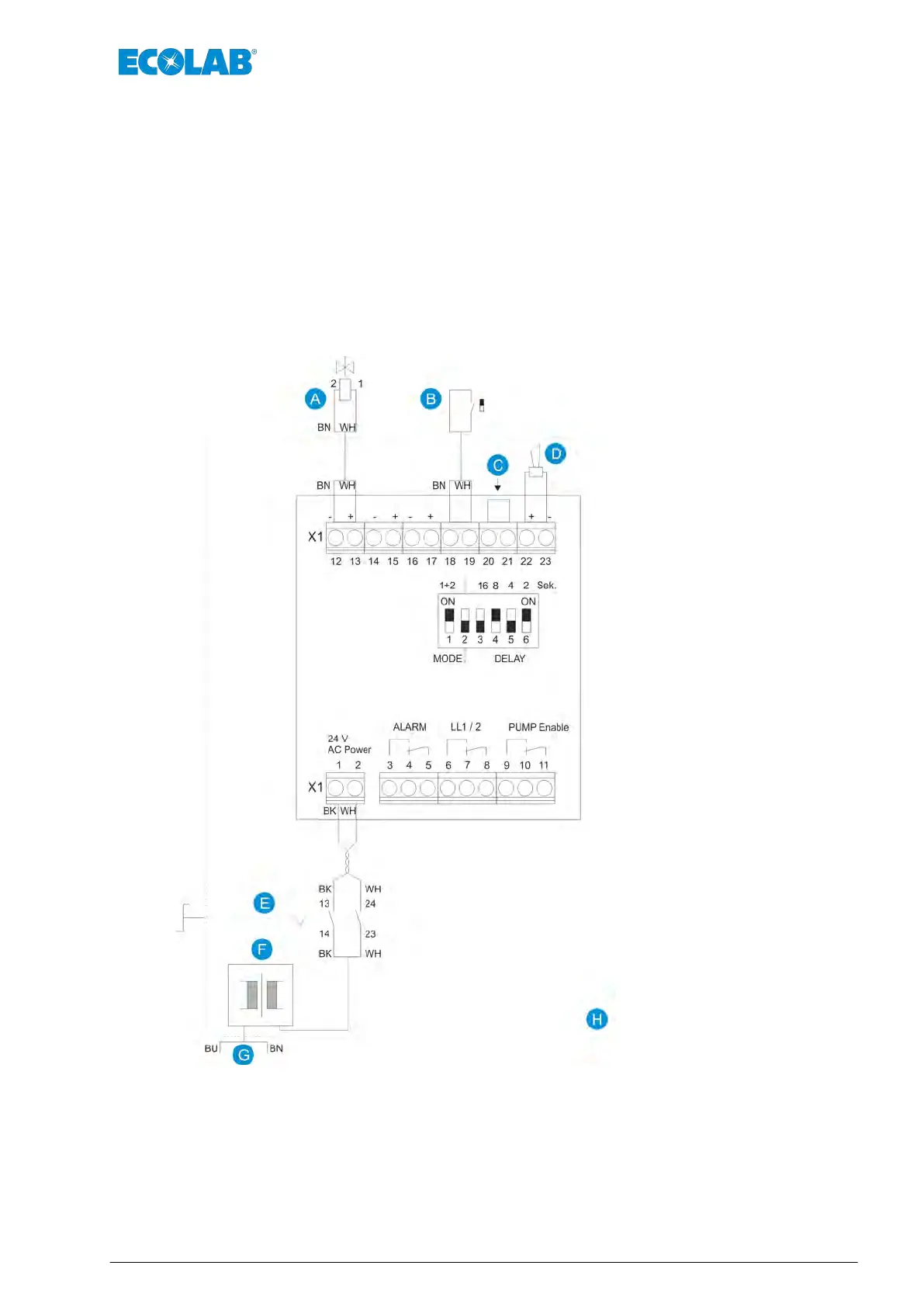

Abb. 11: Platine Connexx Basic
A Hebergefäß
B Schwimmerschalter Hebergefäß
C Drahtbrücke
D Piezo Summer
E Hauptschalter
F Netztrafo, 230V / 2x12V / 15VA
G Versorgungsspannung für Steuergerät (230V / 50 Hz)
H Steuergehäuse
Funktionsbeschreibung
23 Rev. 1-06.2018
