4.5 Structure de l’électronique de commande
L’électronique de commande de Connexx possède une platine principale (avec puce
microprocesseur).
T
outes les fonctions de base de l’appareil sont commandées par cette platine.

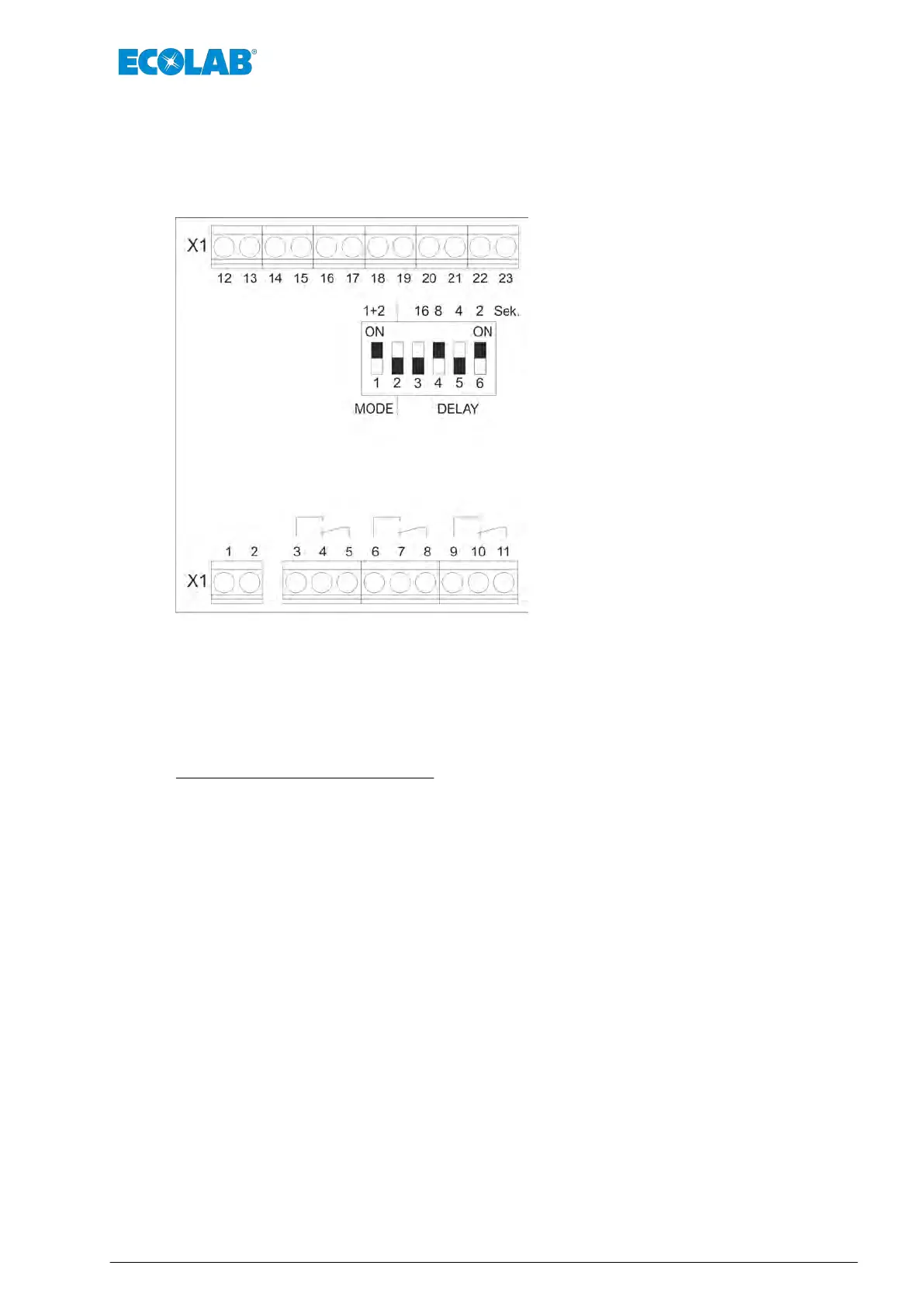

Fig. 10 : Platine principale
X1 (12, 13) Récipient à siphon
X1 (14, 15) Fût 1
X1 (16, 17) Fût 2
X1 (18, 19) Interrupteur noir
X1 (20, 21) Déblocage externe
X1 (22, 23) Témoin acoustique
X1 (1, 2) Alimentation 24 Vca
X1 (3, 4, 5) Alarme
X1 (6, 7, 8) Signal « vide » (LL1 / LL2)
X1 (9, 10, 11) Déblocage de pompe
La platine principale comporte :
n sortie de commutation pour signal « vide » du contenant 1 & 2 (LL1/2) (contact sans
potentiel)
n sortie de commutation pour déblocage de pompe (Pump Enable) (contact sans
potentiel)
n sortie de commutation pour avis de perturbation collectif (ALARME) (contact sans
potentiel)
n sortie de commutation pour électrovalve sur récipient à siphon 24 Vcc
n sorties de commutation pour deux soupapes de commande (uniquement pour la
commutation de contenants) 24 Vcc
n sortie de commutation pour témoin acoustique interne 24 Vcc
n tension d’alimentation 24 Vca
n entrée pour signal de libération externe (contact sans potentiel)
n entrée pour commutateur de niveau du récipient à siphon (contact sans potentiel)
n 3 boutons-poussoirs pour acquitter les messages LL1, LL2 et QUIT
Ä
Chapitre 4.5.3 « Utilisation et affichages » à la page 27.
n 4 affichages à DEL pour ON, LL1, LL2 et avis de perturbation collectif
Ä
Chapitre 4.5.3 « Utilisation et affichages » à la page 27.
n interrupteur DIL pour le réglage avec/sans commutation de contenants ainsi que le
temps de minuterie
Ä
Chapitre 4.5.4 « Éléments de réglage » à la page 27
Description du fonctionnement
23 Rev. 1-06.2018
