5.2 Protection lors de l’utilisation du port de retour

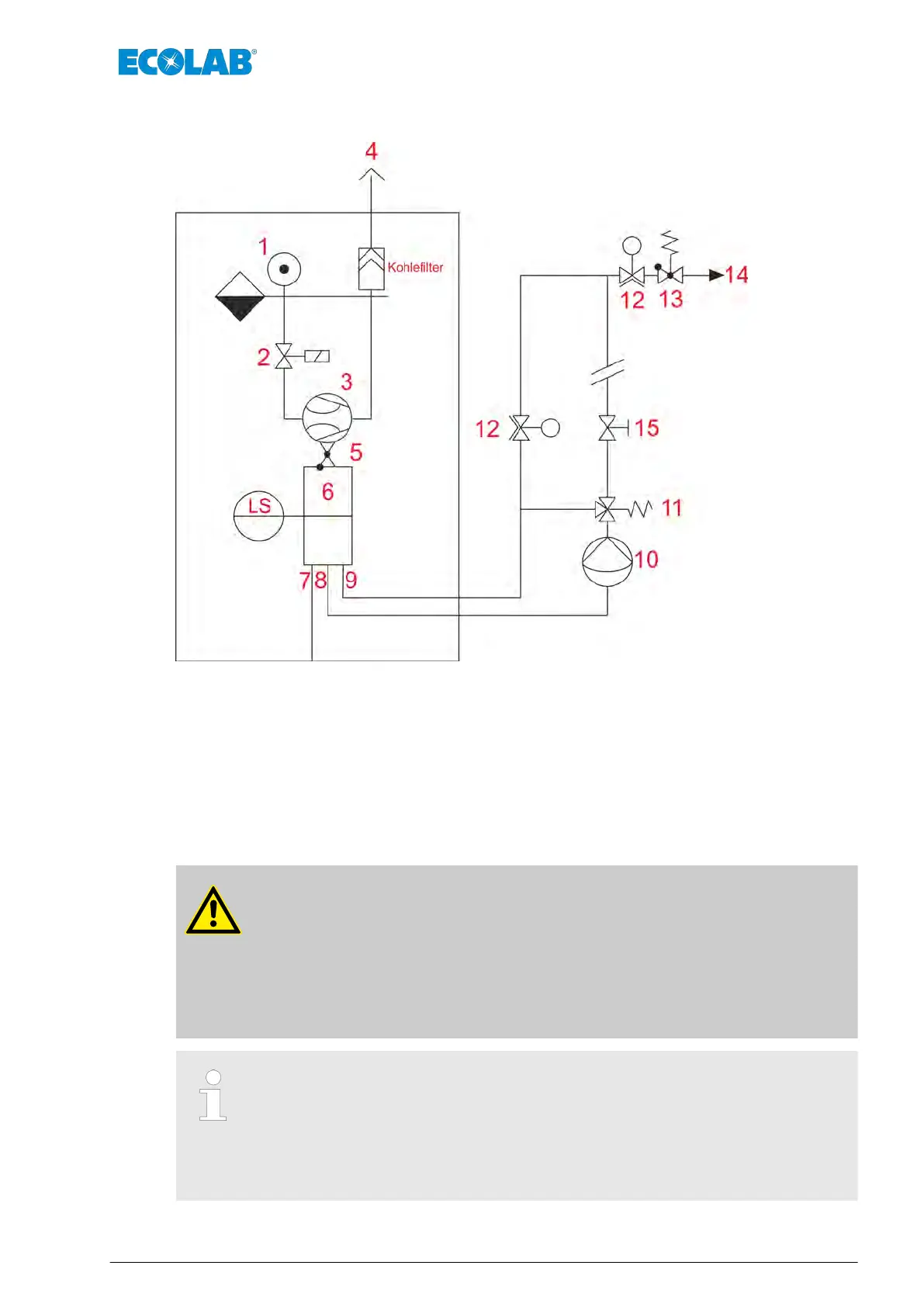

Fig. 14 : Protection avec connexion de retour
1 Alimentation en air comprimé
2 Électrovanne
3 Injecteur
4 Zone d’évacuation d’air
5 Clapet anti-retour
6 Réservoir siphon
7 Conduite d’aspiration du contenant
8 Conduite d’aspiration de la pompe
9 Conduite de retour
10 Pompe
11 Soupape multifonction
12 Soupapes à diaphragme
(1 fermée si 2 ouverte et inversée)
13 Soupape de dosage
14 Point de dosage
15 Soupape à diaphragme, à contrôle manuel
ATTENTION
Le récipient à siphon ne convient pas pour la surpression ! Pour éviter une
montée de pression dans la conduite d’aspiration, le produit doit pouvoir refluer
dans le contenant. Il ne faut pas monter de clapets anti-retour entre le récipient
à siphon et le contenant ! La quantité de reflux possible par le dégagement de
gaz ne doit pas dépasser le volume disponible dans le contenant ! Il faut en
tenir compte lors de la conception de la conduite de dosage.
Lors de la commutation de contenants, les valves sont fermées avec l’appareil
éteint (sans courant). Un reflux n’est possible qu’en fonctionnement. Les tiges
filetées servent à protéger le couvercle de sorte que celui-ci ne soit pas sorti
vers le haut lors de
l’apparition
de coups de bélier dans la conduite de dosage.
Un serrage ferme du couvercle et du fond par les tiges filetées n’est pas
autorisé.
Montage et raccordement
31 Rev. 1-06.2018
