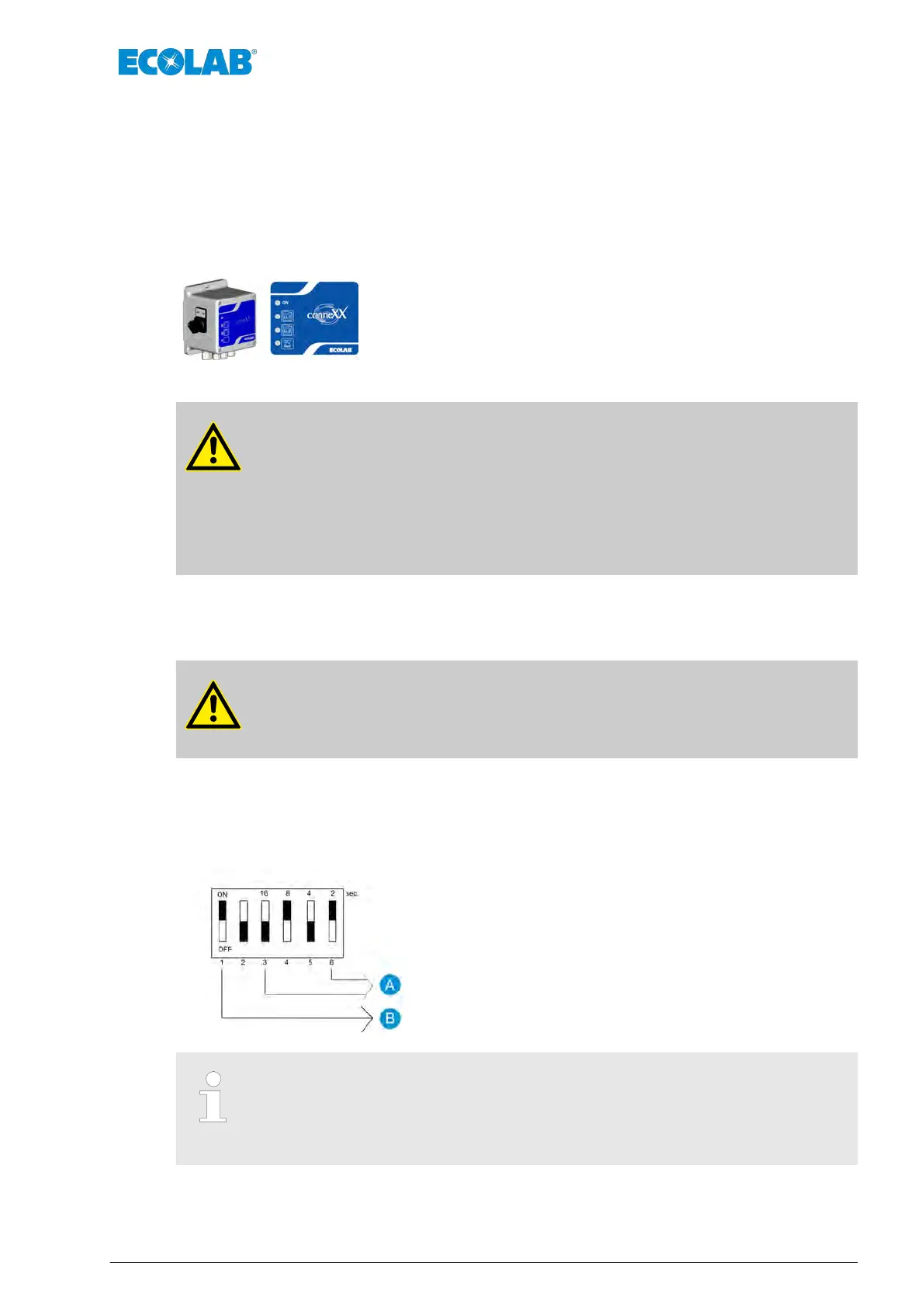

4.5.3 Utilisation et affichages
L’unité de commande possède 4 af
fichages à DEL pour ON, signal « vide » LL1, signal
« vide » LL2 et avis de perturbation collectif (Quit). L’interrupteur principal sur le côté
gauche interrompt l’alimentation en tension. Les boutons-poussoirs LL1, LL2 et Quit
servent à acquitter le signal « vide » et les messages d’erreur.
ON = vert, en présence de tension de réseau et interrupteur principal
MARCHE
LL1 = vert, si le contenant 1 actif rouge clignotant, si contenant 1 vide
LL2 = vert, si contenant 2 actif rouge clignotant, si contenant 2 vide
(uniquement pour Connexx Switch, sinon non activé)
Quit = rouge, si contenant vide ; lors de commutation de contenants : si
contenants 1 et 2 vides
ATTENTION
Un signal permanent rouge sur LL1, LL2 ou QUIT (après l’acquittement)
signifie « court-circuit ou interruption aux sorties des électrovalves ! »
LL1 = soupape de commande du contenant 1, LL2 = soupape de commande
du contenant 2, Quit = électrovalve (air). L
’appareil ne fonctionnera pas tant
que l'anomalie n'aura pas été réparée
Ä
Chapitre 7 « Diagnostic et
dépannage » à la page 38.
4.5.4 Éléments de réglage
AVERTISSEMENT
Avant l’ouverture du couvercle, toujours arrêter l’unité de commande et la
débrancher
.
Il est possible de régler la commutation automatique de contenants et le contrôle du
temps d’aspiration
Ä
Chapitre 4.3 « Purge de la conduite d’aspiration et vidange du
reste » à la page 21 grâce à l’interrupteur DIL présent sur la platine.
A = temps d’aspiration (0001=2 sec., 0010=4 sec., 0101=10 sec.
jusqu’à 1111=30 sec.)
B = commutation de contenants (0 = inactif, 1 = actif)
L’interrupteur 1 est réglé, à la sortie de l’usine, en fonction de la version de
l’appareil. Un changement est nécessaire uniquement pour la mise à niveau de
Connexx Basic avec une commutation de contenants ou pour l’échange de
l’unité de commande pour Connexx Switch.
Description du fonctionnement
27 Rev. 1-06.2018
