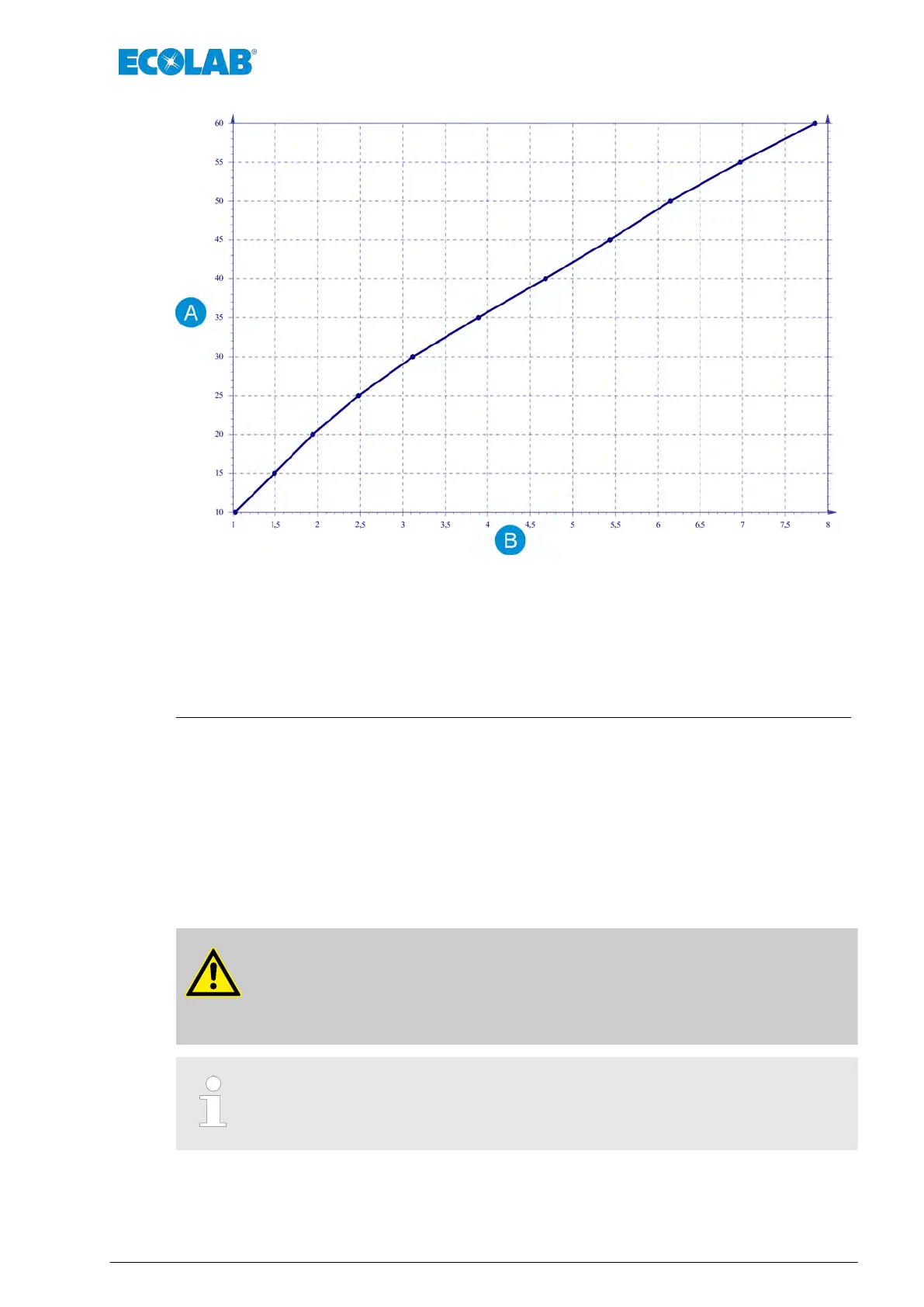

Fig. 8 : 4.8 Diagramme : Débit d’air / pression du débit d’air
A Débit d’air Q [l/min] B Pression du débit d’air P [bar]
4.3 Purge de la conduite d’aspiration et vidange du reste
En plus du dégazage du produit, le récipient à siphon offre deux autres avantages :
Au moment de la mise en service et de la commutation du contenant, la conduite
d’aspiration est purgée automatiquement et rapidement et ainsi remplie de produit. Ce
n’est qu’après avoir atteint l’interrupteur de niveau
Ä
Chapitre 4.2 « Schéma des
fonctions » à la page 16, Pos. 10, dans le récipient à siphon que le signal de libération de
l’unité de commande a lieu pour la(les) pompe(s) doseuse(s).
Il est possible de réduire considérablement la quantité résiduelle dans le contenant à
l’aide d’une temporisation réglable du signal « vide »
Ä
Chapitre 4.5.5 « Temps de
minuterie pour déblocage des pompes et signal « vide » » à la page 28. Une fois le
temps écoulé, un mélange produit / air est encore extrait du contenant par l’ouverture de
la valve pneumatique (Pos. 6) vers l’injecteur (Pos. 3).
AVERTISSEMENT
Le signal de libération de la (des) pompe(s) doseuse(s) est interrompu au bout
de 5 secondes afin que l’air n’arrive pas à la pompe en cas de puissance de
débit maximale.
Pour atteindre une purge additionnelle optimale, il est recommandé de monter
le contenant avec une légère inclinaison vers la lance d’aspiration / le dispositif
d’accouplement
Click & Plug
.
Description du fonctionnement
21 Rev. 1-06.2018
