Dans la version avec commutation de contenants, une pression minimale de
0,5 MPa (0,5 bar) est nécessaire pour les soupapes d'inversion.
L’air d’échappement à la sortie de l’injecteur doit être évacué vers une zone protégée car
celui-ci contient toujours des produits gazeux. Parfois, l’air d’échappement peut aussi
contenir des gouttes du produit isolées qui pourraient fuir de manière illimitée au niveau
du raccordement d'air d'échappement. De plus, le raccordement réduit le niveau de bruit.
Selon la longueur requise du raccordement d’évacuation d’air
, il est conseillé de réaliser
au moins DN20.
ATTENTION
Pour éviter une fuite dangereuse de gaz et/ou de liquide au niveau du
raccordement d’évacuation d’air de l’injecteur, celui-ci doit être évacué vers
une zone protégée !
Une ligne d’air d’échappement longue peut réduire la performance d’aspiration
de l’injecteur
.
À partir de 20 m de long, il est recommandé d’augmenter la dimension
nominale à DN25.
La dépression accessible dans le récipient à siphon et le débit d’air dans l’injecteur
dépendent de la pression du débit d’air. Valeurs déterminées pour flexible d’air
d’échappement de 3 m (DN20).

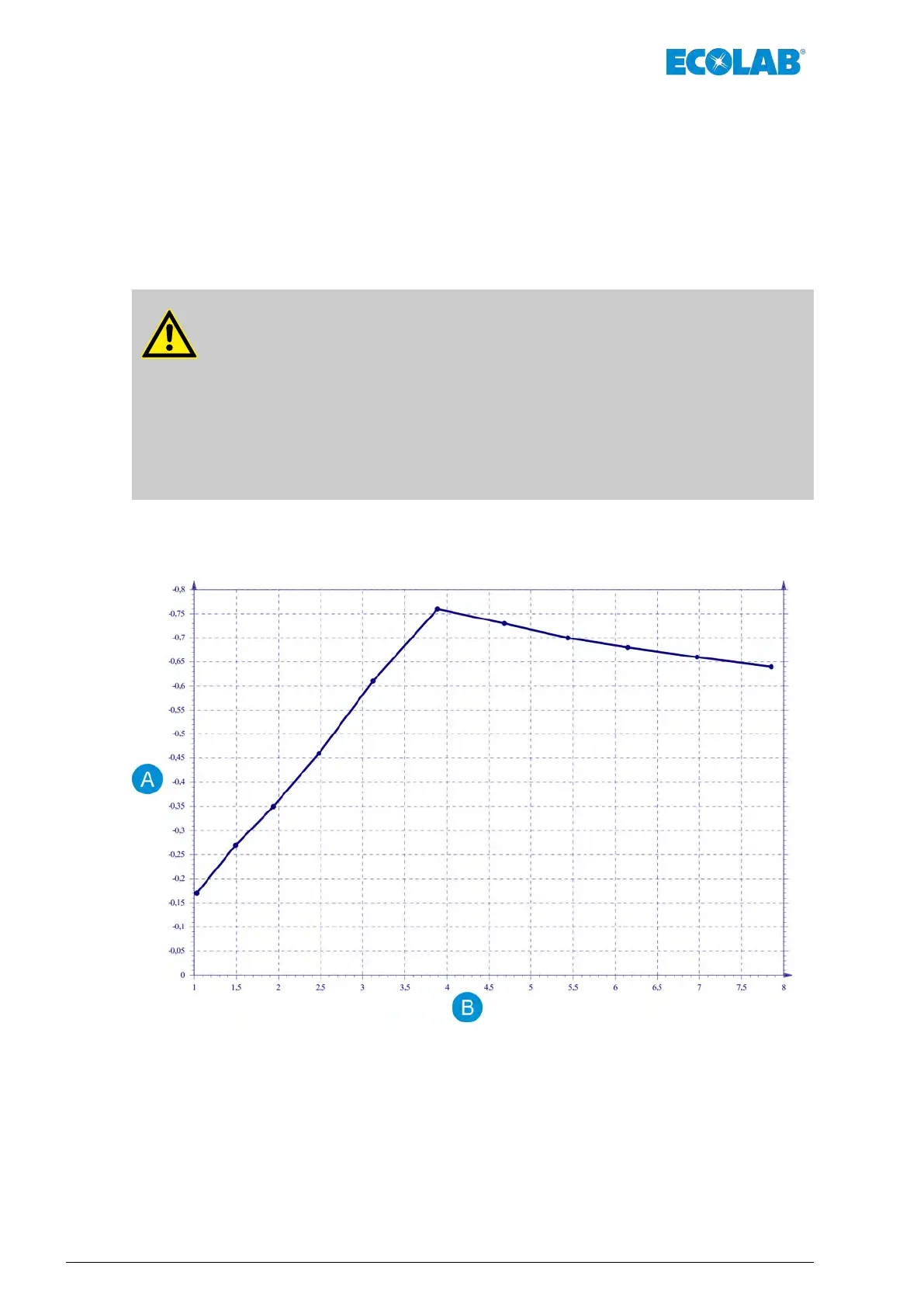

Fig. 7 : 4.7 Diagramme : Dépression / pression du débit d’air
A Dépression P [bar]
B Pression du débit d’air P [bar]
Description du fonctionnement
20Rev. 1-06.2018
