4 Funktionsbeschreibung
4.1 Funktionsschema

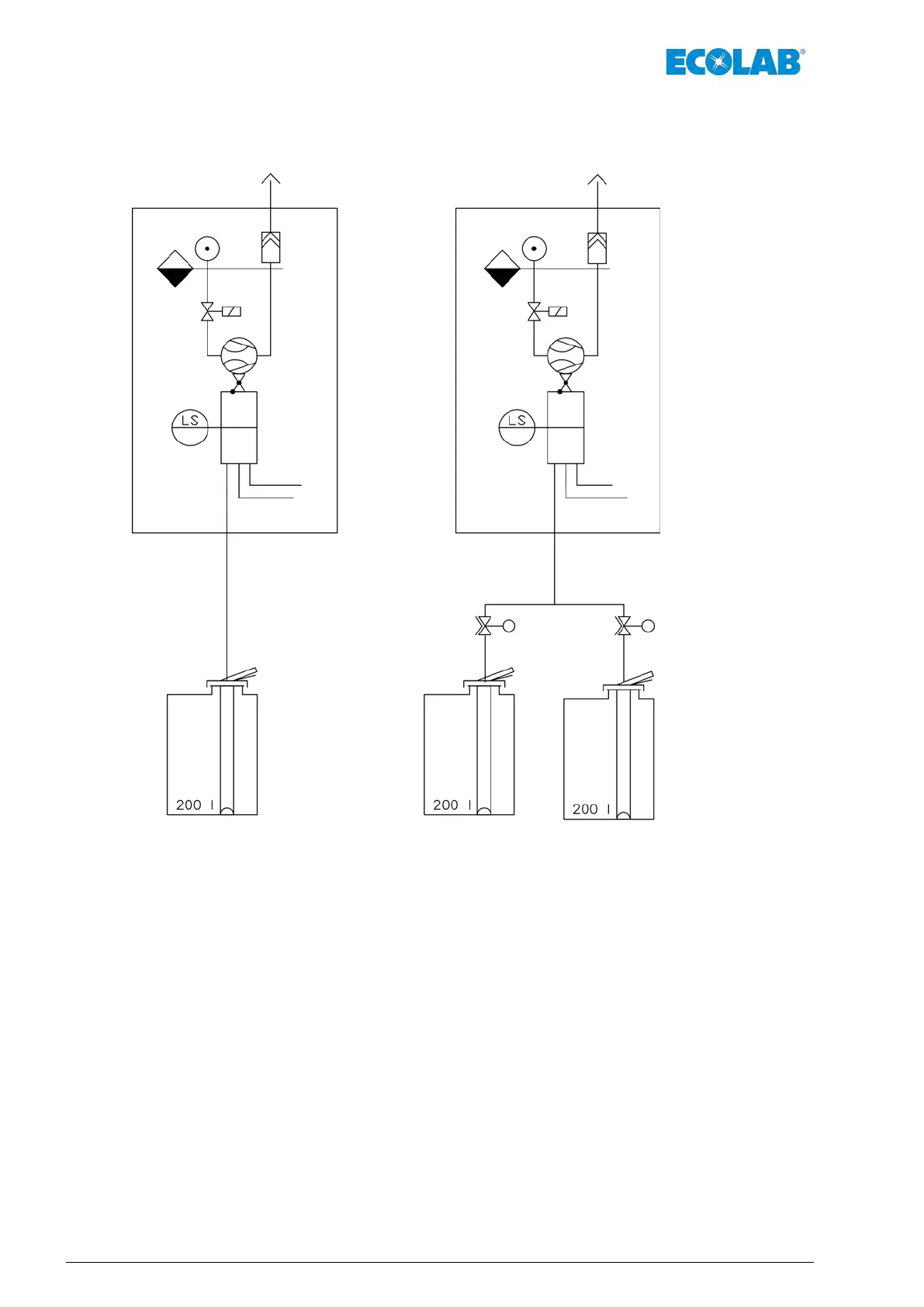

Abb. 1: Funktionsschema
Die Systeme Connexx Basic oder Connexx Switch werden zwischen dem Sauganschluss
der Dosierpumpe(n) und dem Saugrohr des Gebindes installiert.
Sie übernehmen die Funktion der Leermeldung und sorgen für die Entlüftung der
Saugleitung, insbesondere bei zur Ausgasung neigenden Desinfektionsprodukten
Ä
Kapitel 2.3 „Verwendbare Produkte“ auf Seite 11.
An das Connexx Switch können zwei Produktgebinde angeschlossen werden.
Nach der Leermeldung eines Gebindes wird automatisch auf das andere umgeschaltet.
Diese Umschaltfunktion kann beim Connexx Basic mit Hilfe einer Ventilbaugruppe
Ä
9 „Ersatzteile und Zubehör“ auf Seite 41 nachgerüstet werden.
Zum Betreiben des Connexx wird neben der 230 V 50/60 Hz Spannungsversorgung
Öl und Kondensat freie Druckluft mit 0,35 (Basic) / 0,5 (Switch) - 0,6 MPa (3,5 / 5 – 6 bar)
Ä
Kapitel 4.2.3 „Druckluftversorgung und Abluftanschluss“ auf Seite 18 sowie der
Anschluss einer Abluftleitung mit mindestens DN20 benötigt.
Funktionsbeschreibung
14Rev. 1-06.2018
