n Montagehöhe (Unterkante Hebergefäß) zwischen 0-1 m über Oberkante Gebinde.
n Abstand zwischen Gerät und Produktvorratsbehälter so gering wie möglich
(Länge des Saugschlauches max. 3 m!) Für eine bessere Entlüftung der Saugleitung
sollte diese in Richtung Hebergefäß stets steigend ausgeführt sein.
n Liegt die Dosierstelle unterhalb des Hebergefäßes muss ein Druckhalteventil bzw.
Dosierventil mit entsprechendem Öf
fnungsdruck verwendet werden, um das
Leerlaufen des Hebergefäßes über die Pumpe(n) zu verhindern.
n Damit beim Umgang mit der Click & Plug Anschlusskupplung oder durch
herabhängende
Saugschläuche keine zu hohen Belastungen auf das
Connexx-System
und die Kupplungsverbindung an den Gebinden entstehen,
wird empfohlen eine Zugentlastung für den Saugschlauch zu montieren.
n Der Aufstellungsort ist so zu wählen, dass der Anschluss der Abluftleitung vom Injektor
in einen gesicherten Bereich möglich ist. Sehr lange Saugleitungen können die
Saugleistung am Injektor reduzieren und eine Erhöhung der Nennweite notwendig
machen (
Ä
Kapitel 4.2.3 „Druckluftversorgung und Abluftanschluss“ auf Seite 18).
5.2 Absicherung bei Verwendung des Rückführungsanschlusses

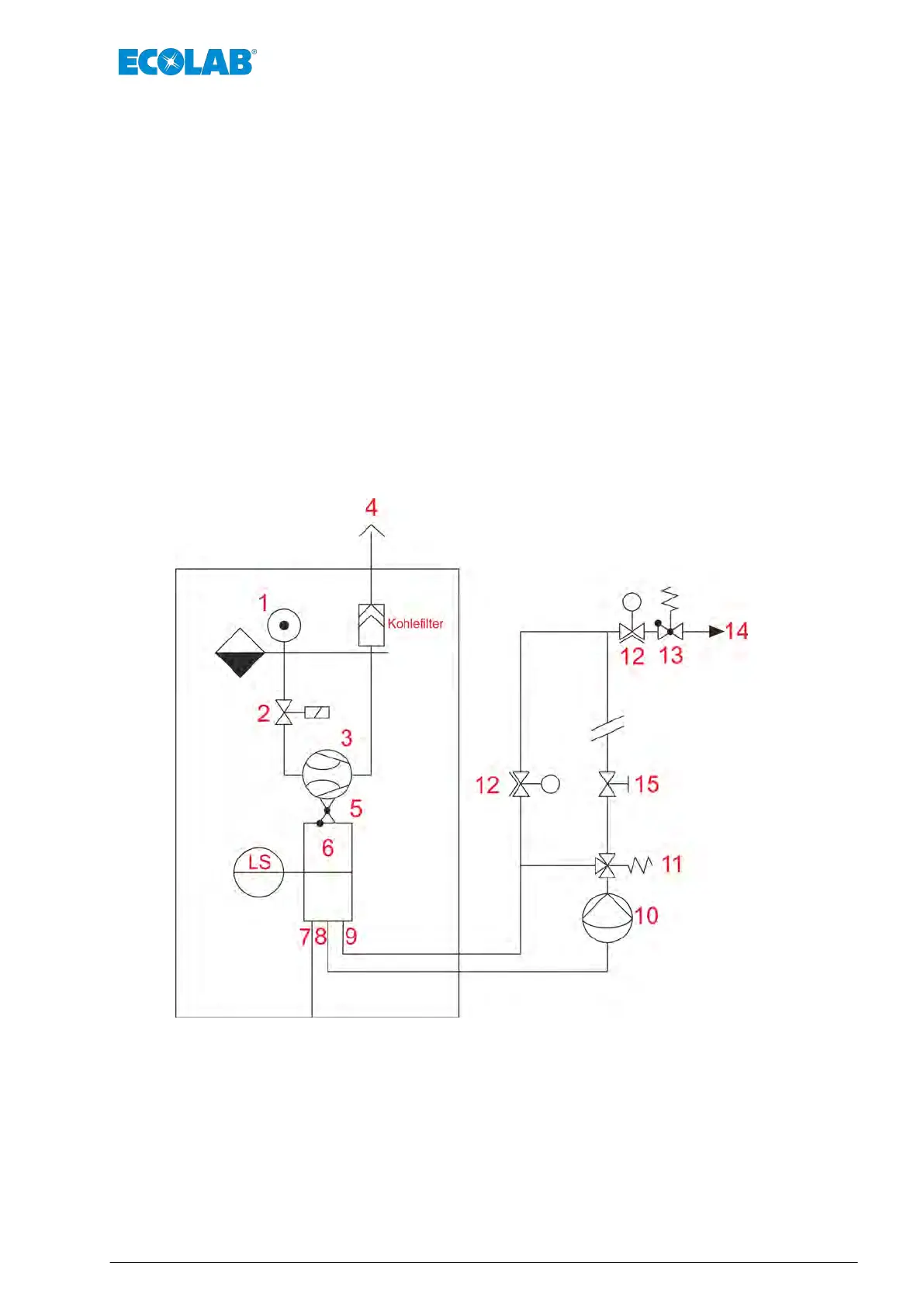

Abb. 14: Absicherung mit Rückführanschluss
1 Druckluftzufuhr
2 Magnetventil
3 Injektor
4 Abluftbereich
5 Rückschlagventil
6 Hebergefäß
7 Saugleitung Gebinde
8 Saugleitung Pumpe
9 Rückführleitung
10 Pumpe
11 Mehrfunktionsventil
12 Membranventile
(1 geschlossen, wenn 2 offen und umgekehrt)
13
Dosierventil
14 Dosierstelle
15 Membranventil, handgesteuert
Montage und Anschluss
29 Rev. 1-06.2018
