4.5.1 Alimentation en tension et signal de libération externe
L'unité de commande est alimentée par un transformateur installé avec 24 Vca, 15 W.
Le côté primaire du transformateur est branché à une tension réseau 230 V 50/60 Hz.
À travers un signal de libération externe, le système Connexx peut être libéré ou bloqué
par un dispositif prioritaire (pontage par fil métallique, borne 20/21).
La validation du prélèvement de produit est ef
fectuée dès que l’interrupteur principal
latéral est réglé sur « MARCHE » et - optionnel - que le signal de libération externe est
présent.
Le signal de libération pour les pompes doseuses (PUMP enable) n'est émis qu'après que
le niveau dans le récipient à siphon a été atteint et (optionnel) que le signal de libération
externe est présent.

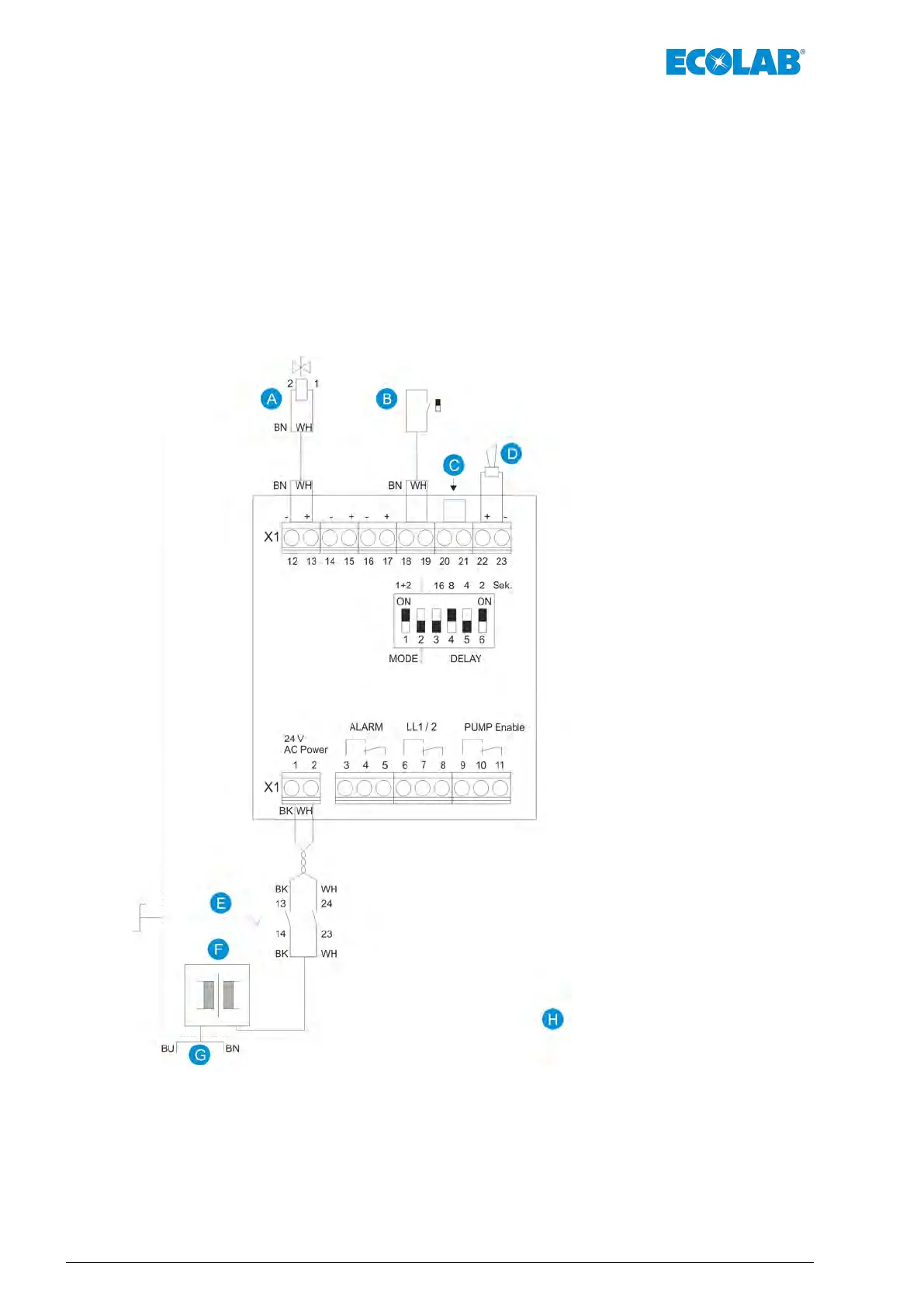

Fig. 11 : Platine Connexx Basic
A Réservoir à siphon
B Interrupteur à flotteur du récipient à siphon
C Pontage par fil métallique
D Témoin acoustique piézo-électrique
E Interrupteur principal
F Transformateur de réseau 230 V / 2x12 V / 15 VA
G Tension d’alimentation de l’appareil de commande
(230 V / 50 Hz)
H Boîtier de commande
Description du fonctionnement
