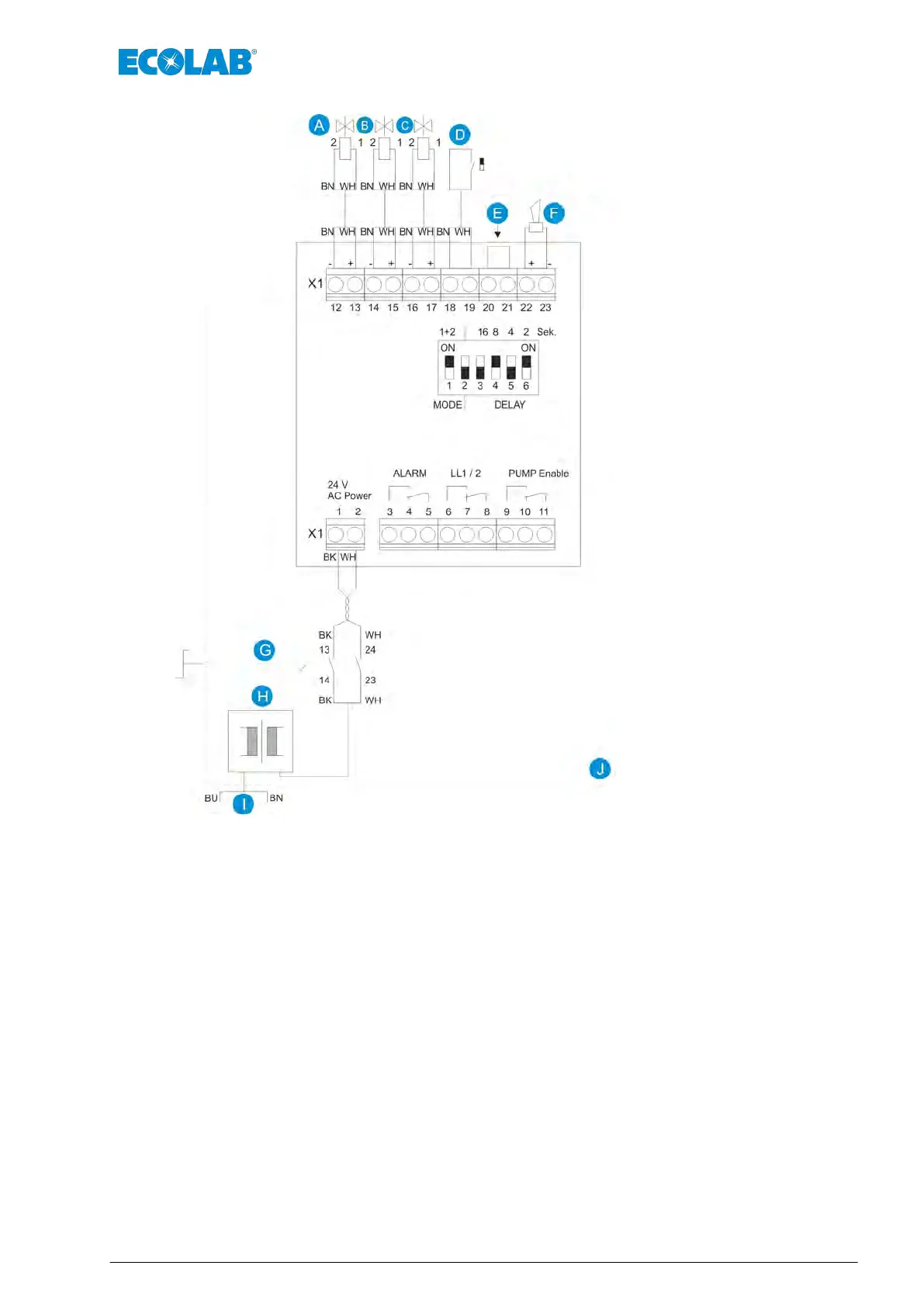

Fig. 12 : Platine Connexx Switch
A Réservoir siphon
B Fût 1
C Fût 2
D Interrupteur à flotteur du récipient à siphon
E Pontage par fil métallique
F Témoin acoustique piézo-électrique
G Interrupteur principal
H Transformateur de réseau 230 V / 2x12 V / 15 VA
I Tension d’alimentation de l’appareil de commande
(230 V / 50 Hz)
J Boîtier de commande
Description du fonctionnement
25 Rev. 1-06.2018
