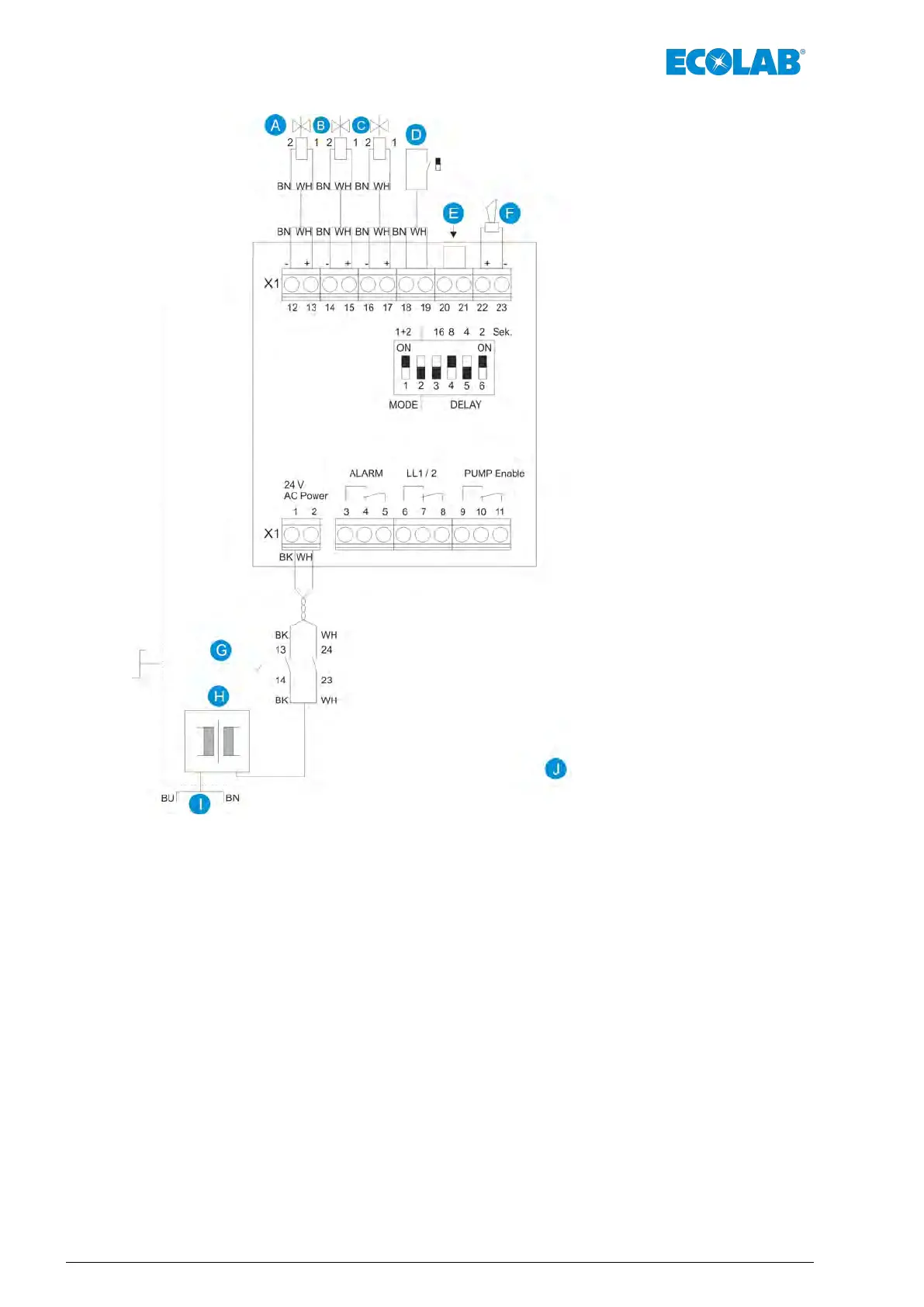

Abb. 12: Platine Connexx Switch
A Hebergefäß
B Fass 1
C Fass 2
D Schwimmerschalter Hebergefäß
E Drahtbrücke
F Piezo Summer
G Hauptschalter
H Netztrafo, 230V / 2x12V / 15VA
I Versorgungsspannung für Steuergerät (230V / 50 Hz)
J Steuergehäuse
