Vorgehensweise:
WARNUNG!
Niemals mit Gewalt oder hohem Kraftaufwand vorgehen, da ansonsten der
Kuppler beschädigt werden kann! Treten am Kuppler Beschädigungen auf (wie
V
erformungen, Risse, Brüche), muss für einen umgehenden Austausch der
zuständige Ecolab-Betreuer informiert werden!
Richtiger Anschluss der Connexx-Kupplung an der kleinen Entnahme-Öffnung
(weisse Abdeckkappe).

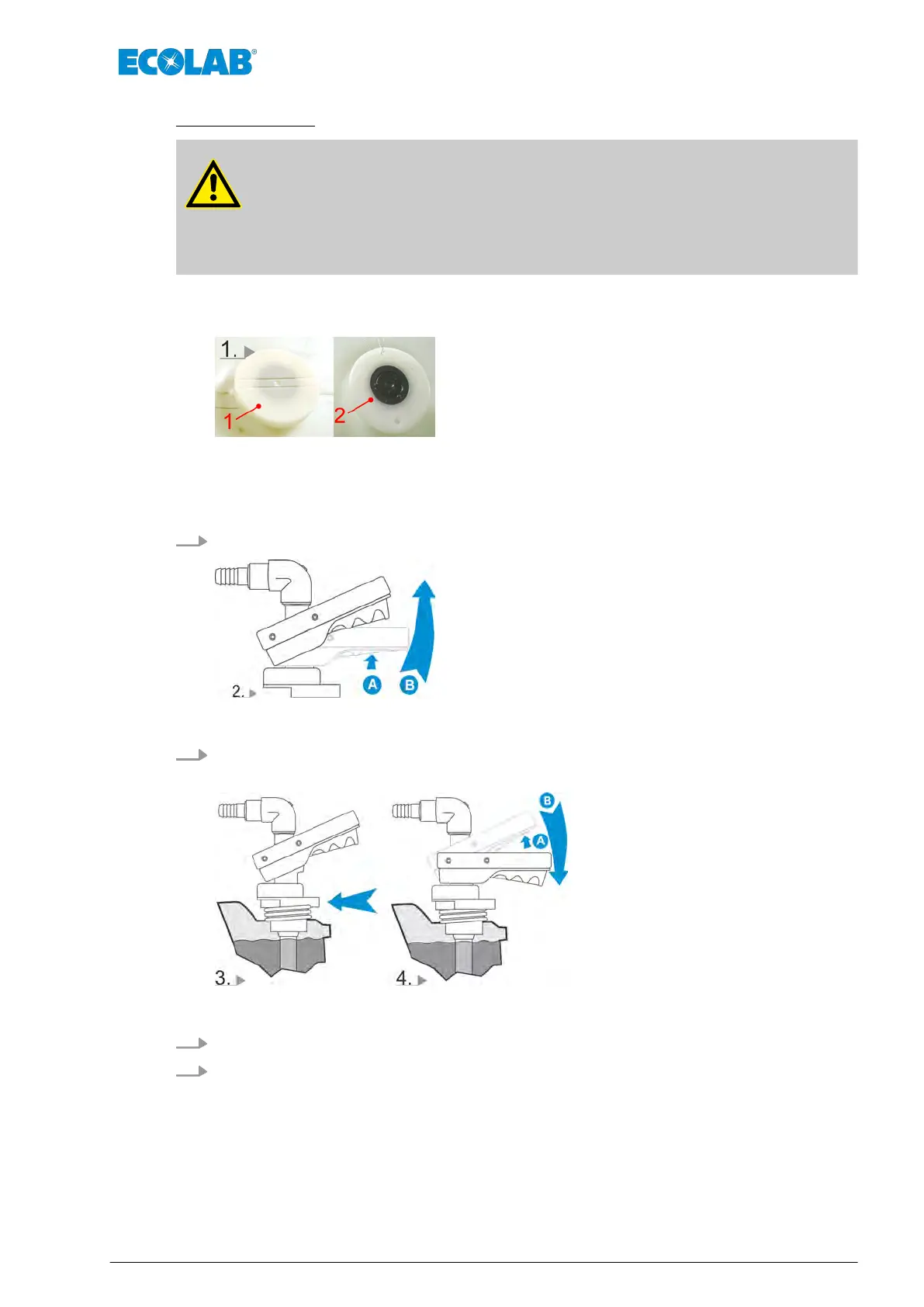

Abb. 4: Click & Plug Anschlusstutzen mit weisser Abdeckkappe
1 Anschlusstutzen mit Abdeckkappe
2 Anschlusstutzen ohne Abdeckkappe
1. Weisse Abdeckkappe abziehen und Anschlussstutzen freilegen.
Abb. 5: Click & Plug Kuppler
2. Den Entriegelungshebel (Pos. A) anziehen.
Handgriff des Kupplers in die obere Stellung (Pos. B) bringen.
Abb. 6: Kuppler auf den Anschlusstutzen schieben
3. Kuppler vollständig auf den Entnahmestutzen schieben.
4. Entriegelungshebel (Pos. A) anziehen,
Griff (Pos. B) nach unten drücken und verriegeln.
Funktionsbeschreibung
17 Rev. 1-06.2018
