Die Ausführung mit Gebindeumschaltung benötigt einen Mindestdruck von
0,5 MPa (5 bar) für die Umschaltventile.
Die Abluft am Ausgang des Injektors muss in einen gesicherten Bereich abgeleitet
werden, da diese immer auch Produktgase enthält. In der Abluft können auch vereinzelt
Tropfen des Produktes enthalten sein, die sonst am Abluftanschluss ungebremst
austreten würden. Der Anschluss reduziert zudem den Geräuschpegel.
Je nach erforderlicher Länge des Abluftanschlusses sollte mindestens DN20 realisiert
werden.
VORSICHT!
Zur Verhinderung von gefährlichem Gas- und/oder Flüssigkeitsaustritt am
Abluftanschluss des Injektors muss dieser in einen gesicherten Bereich geleitet
werden!
Eine lange Abluftleitung kann die Ansaugleistung des Injektors reduzieren.
Es wird empfohlen ab ca. 20 m Länge die Nennweite auf DN25 zu erhöhen.
Der erreichbare Unterdruck im Hebergefäß und Luftdurchsatz am Injektor ist abhängig
vom Luftfließdruck. Ermittelte Werte bei 3 m Abluftschlauch (NW20).

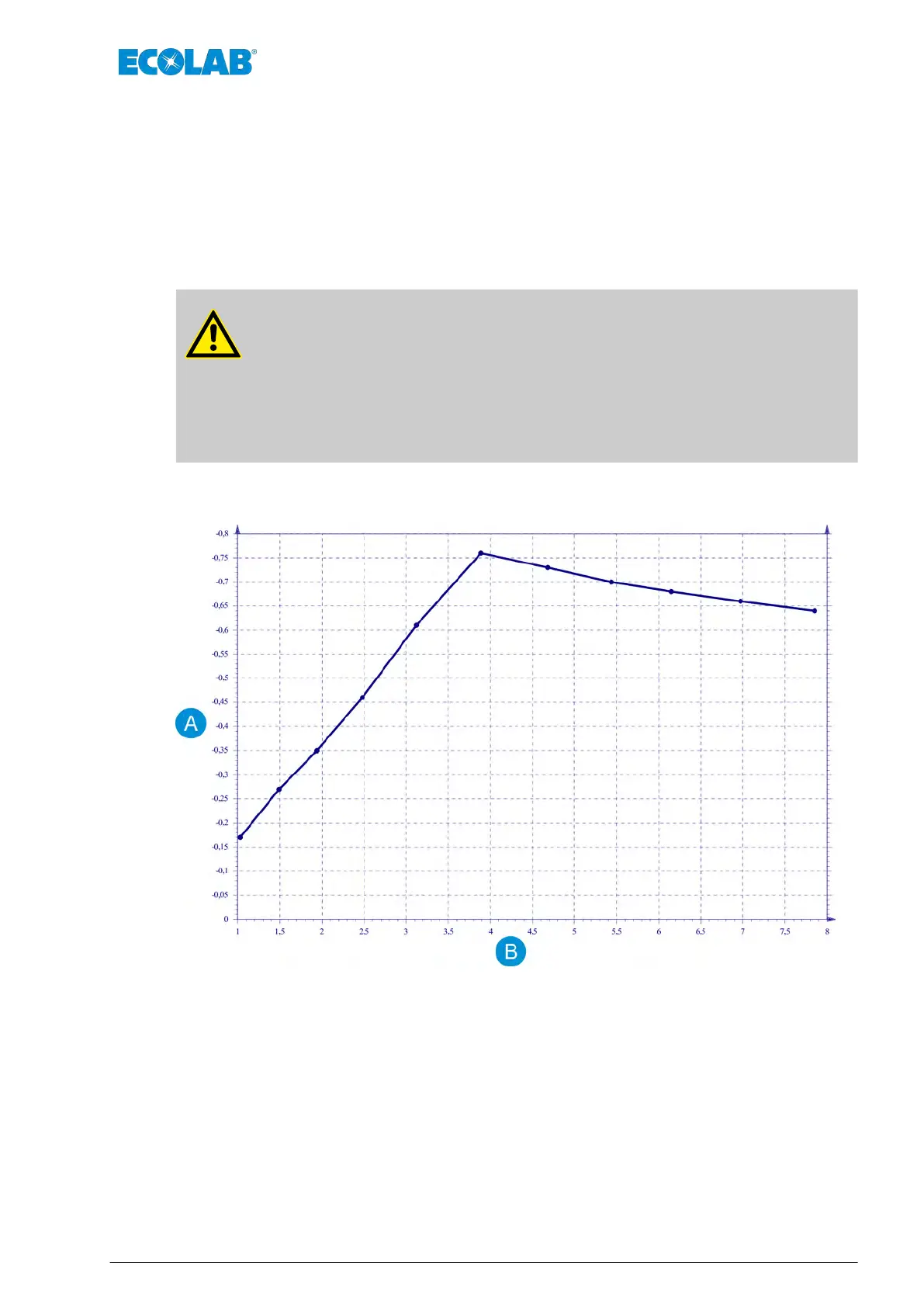

Abb. 7: 4.7 Diagramm: Unterdruck / Luftfließdruck
A Unterdruck P [bar]
B Luftfließdruck P [bar]
Funktionsbeschreibung
19 Rev. 1-06.2018
