Entrematic Ditec E1A Installation Manual

10
IP2045IT - 2014-09-22

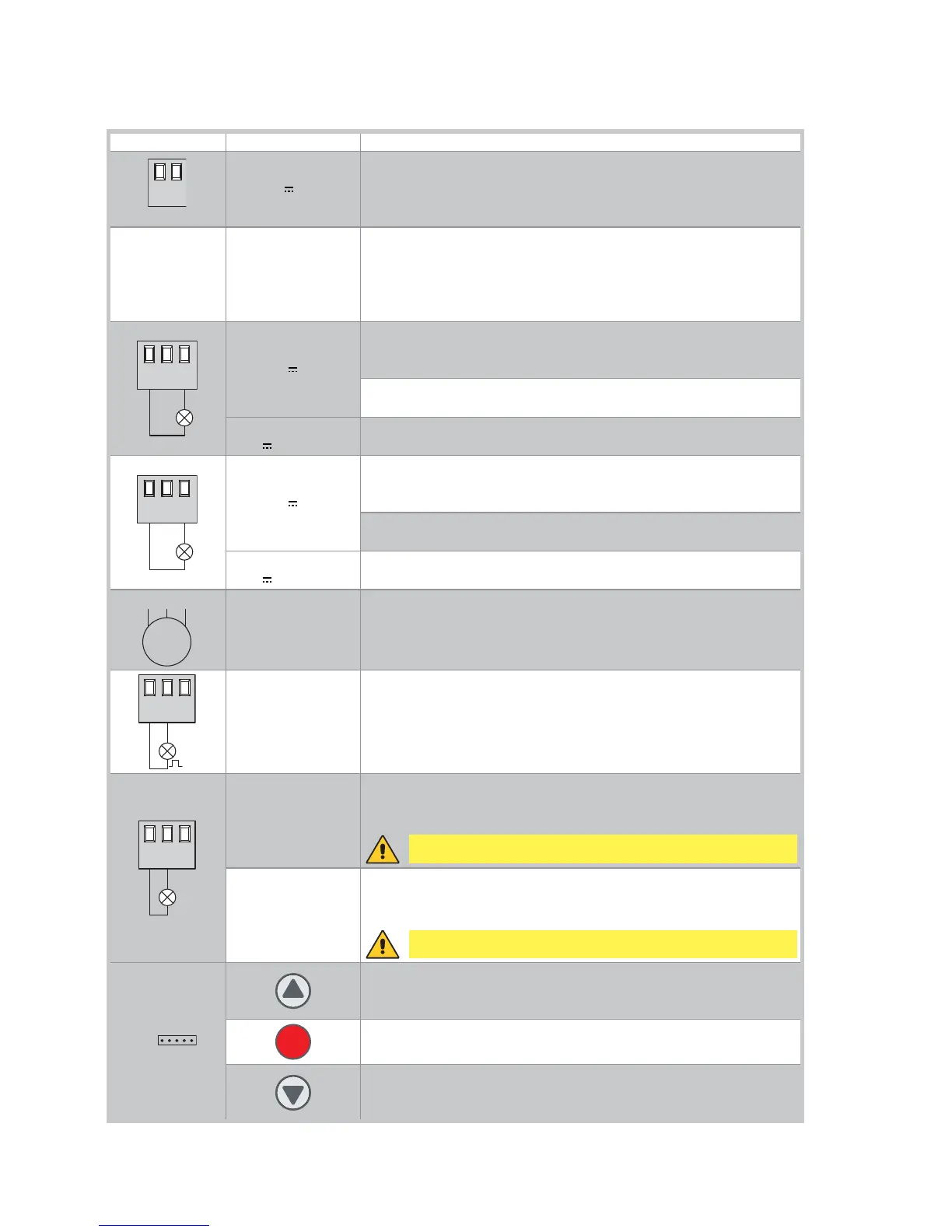

Uscita Valore - Accessori Descrizione
01
+-
24 V 0,5 A
Alimentazione accessori.
Uscita per alimentazione accessori esterni comprese lampade
stato automazione.
AUX
SOFA1-SOFA2
GOPAV
Il quadro elettronico è provvisto di una sede per schede ad innesto.
Il funzionamento della scheda ad innesto è selezionabile mediante
DIP1.
ATTENZIONE: l’inserimento e l’estrazione della scheda ad inne-
sto devono essere effettuati in assenza di alimentazione.
11 ... 1
24 V 3 W
Lampada automazione aperta.
Solo con finecorsa 0-11 (N.C.) collegato e DIP2=OFF, la luce si spegne
quando l’automazione è chiusa.
Lampada automazione chiusa.
Con DIP2=ON, la luce si spegne quando l’automazione è aperta.
QIKLUX
24 V
120 mA max
Kit luci per barriera QIK.
Con DIP2=ON la luce si spegne quando l’automazione è aperta.
12 ... 1
24 V 3 W
Lampada automazione chiusa.
Solo con finecorsa 0-12 (N.C.) collegato e DIP2=OFF la luce si spegne
quando l’automazione è aperta.
Lampada automazione aperta.
Con DIP2=ON, la luce si spegne quando l’automazione è chiusa.
QIKLUX
24 V
120 mA max
Kit luci per barriera QIK.
Con DIP2=OFF la luce si spegne quando l’automazione è aperta.
M1
UVW
230 V~ 5 A
120 V (E1AJ)
Motore 1 (M1).
Il morsetto W va collegato al comune delle fasi motore.
Il condensatore va collegato tra le fasi U e V.
N W...
LAMP
230 V~ 25 W
120 V~ (E1AJ)
Lampeggiante.
Il lampeggiante si attiva contemporaneamente alla manovra di
apertura e chiusura.
CN ...
LUXK7
230 V~ 60 W
120 V~ (E1AJ)
Luce di cortesia interna all’automazione scorrevole CROSS.
Si attiva per 180 s al ricevimento di ogni comando di apertura (totale
o parziale) o di chiusura.
230 V~ 100 W
120 V~ (E1AJ)
Luce di cortesia esterna all’automazione.
Si attiva per 180 s al ricevimento di ogni comando di apertura (totale
o parziale) o di chiusura.
J12
Pulsantiera a membrana (PT3). Attiva la manovra di apertura.
NOTA: per attivare la manovra di chiusura collegare il connettore della
pulsantiera a J12 ruotato di 180°.
Pulsantiera a membrana (PT3). Provoca l’arresto del movimento.
Pulsantiera a membrana (PT3). Attiva la manovra di chiusura.
NOTA: per attivare la manovra di apertura collegare il connettore della
pulsantiera a J12 ruotato di 180°.
ATTENZIONE: usare cavo in doppio isolamento
ATTENZIONE: usare cavo in doppio isolamento
5. Uscite e accessori
