18
IP2045IT - 2014-09-22
E’ possibile comandare due automazioni [A] e [B] in parallelo, facendo
i collegamenti indicati in figura.
I comandi 1-5 e i comandi radio (con DIP1=ON) equivalgono ad un
comando di apertura totale.
Per gestire entrambe le automazioni con un unico comando radio, non
utilizzare le riceventi radio a bordo dei quadri elettronici, ma inserire
una ricevente BIXLR22.
La chiusura automatica si ottiene regolando il trimmer TC non al massimo e nella stessa posizione
in entrambi i quadri elettronici.

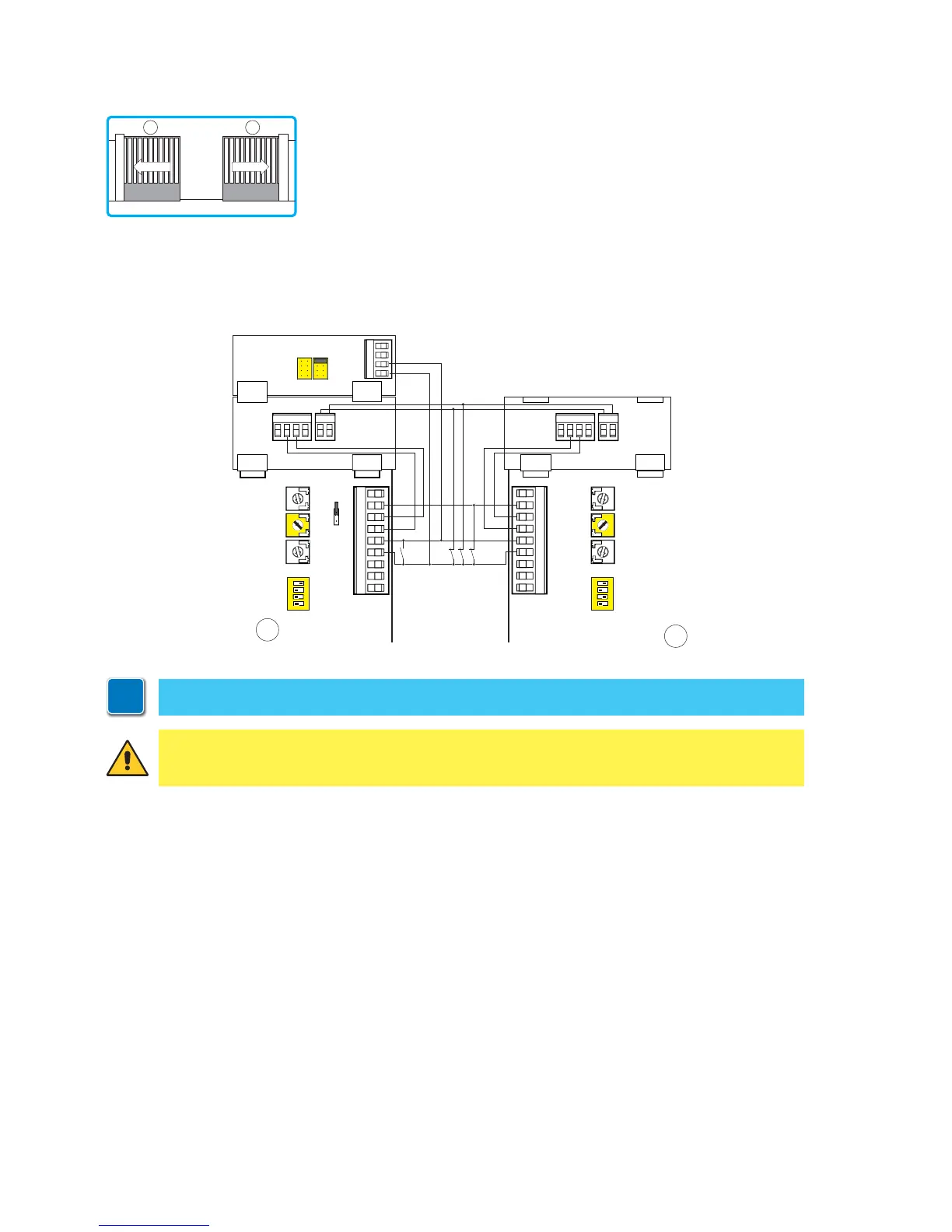

11. Esempio di automazioni in parallelo
R1
<MAX
TMTC
JR3
121101568941
1
ON
234
R1
<MAX
TM TC
121101568941
1
ON
234
0
6841
6
8
SWT
OUT2
0
6841
6
8
SWT
BIXLR22
JR1 JR2
E1A
A
E1A
B
i
NOTA: i movimenti di apertura e chiusura non sono sincronizzati.
ATTENZIONE: in assenza di costa di sicurezza SOFA1-SOFA2 collegare i comandi 1-6 e
1-8 alla scheda SWT.
A B
