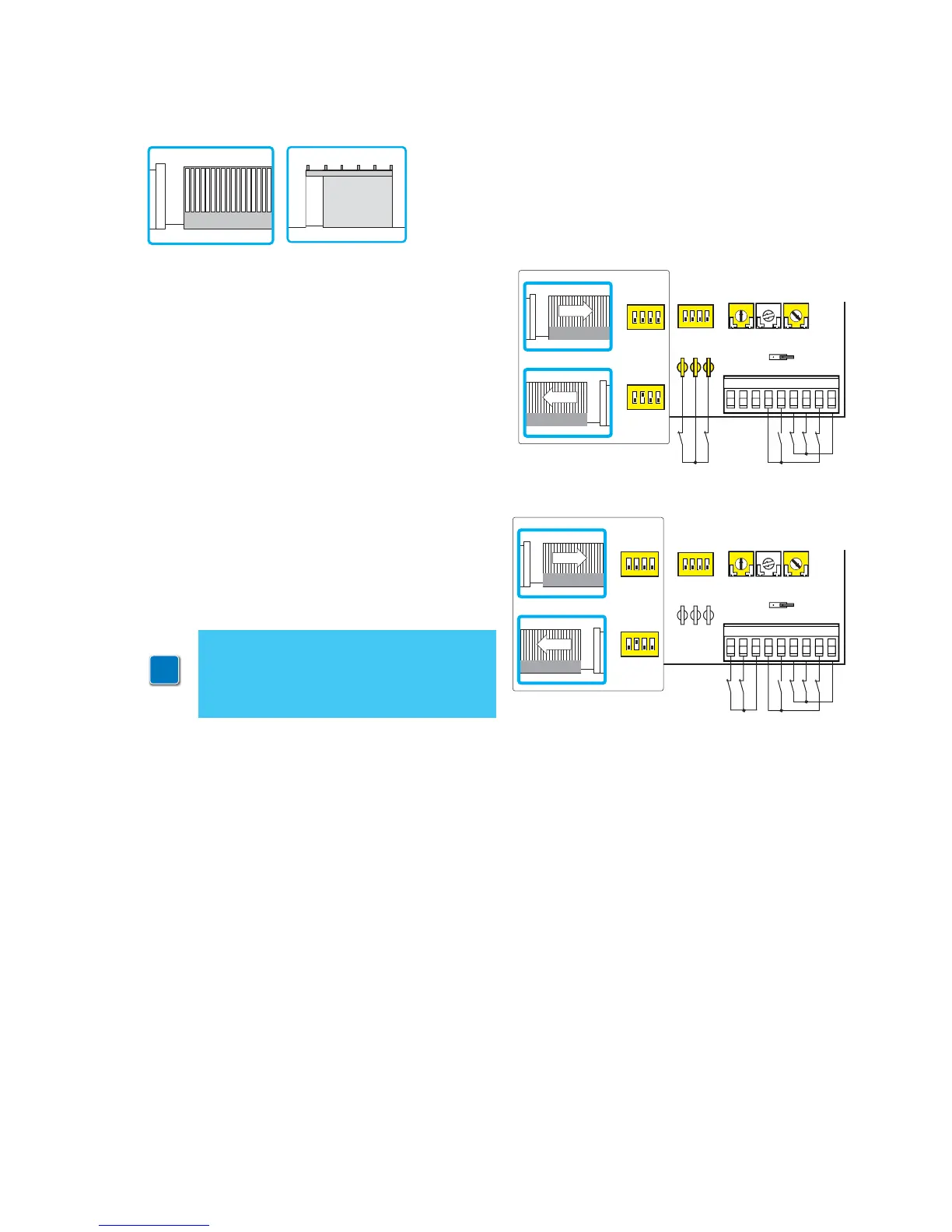

(Exemple 1). Relier les contacts N.C. des fins
de course d’ouverture et de fermeture aux con-
necteurs faston 12-0-11;
ou bien
(Exemple 2). Relier les contacts N.C. des fins de
course d’ouverture et de fermeture aux bornes
0-11-12.
Avec ces connexions, le vantail s’arrête quand les
fins de course se déclenchent.
En cas de détection d’obstacle, pendant la
manoeuvre d’ouverture, le vantail s’arrête avec
manoeuvre de dépannage; pendant la manoeuvre
de fermeture, le vantail se rouvre.
REMARQUE: si le bord sensible de
sécurité autocontrôlé SOFA1-SOFA2
est utilisé, réaliser les branchements
indiqués au paragraphe 4.1.
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
10. Exemple d’application pour portails et por-
tes coulissantes
Quand l’armoire électronique est utilisée dans des applica-
tions pour automations coulissants:
- régler JR6=OFF;
- régler TM=MAX;
- sélectionner le bon sens d’ouverture au moyen de DIP2.
i
