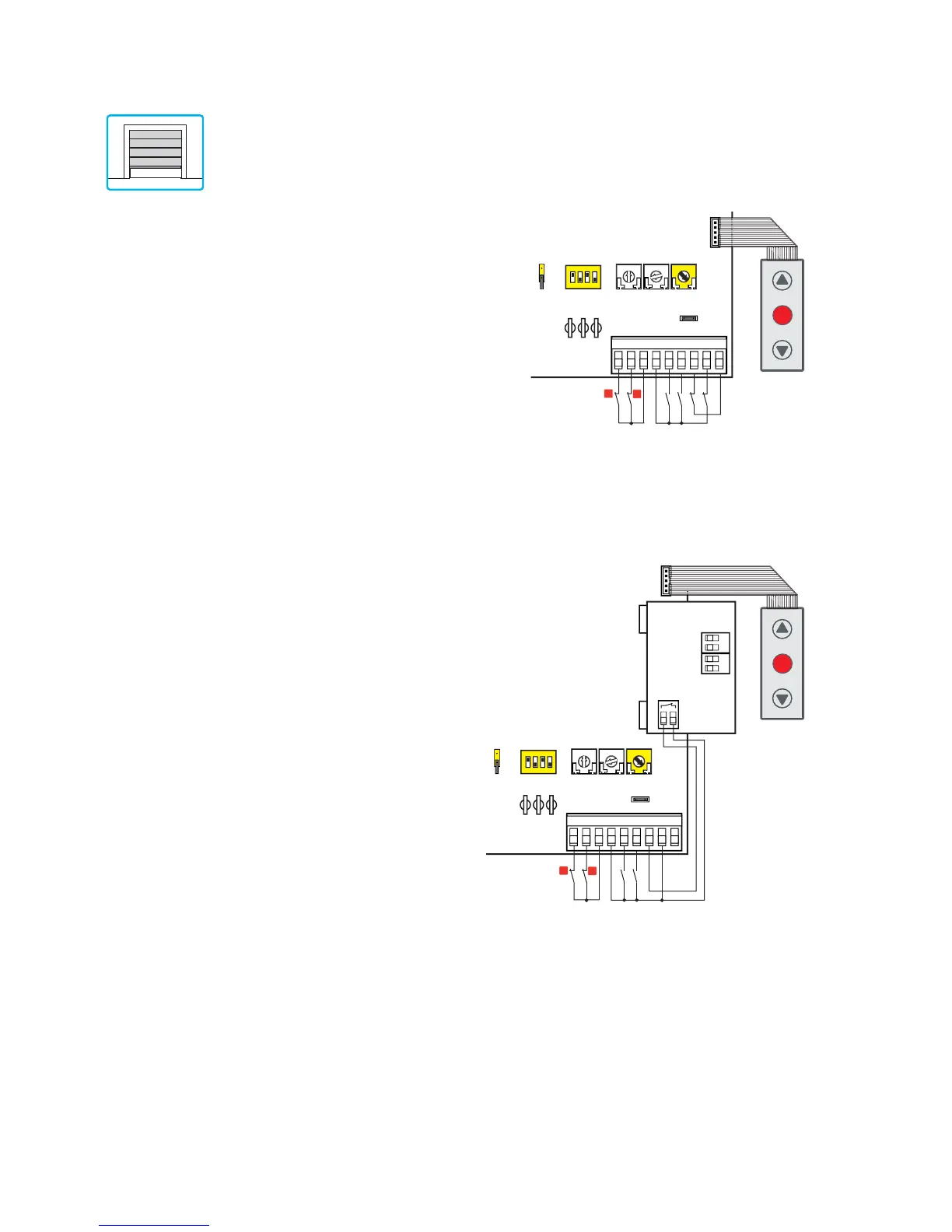

14. Exemple d’application pour sectionnelles
(Exemple 1)
Quand l’armoire électrique est utilisée dans des
applications pour automations sectionnelles:
- régler TM=MAX;
- relier les contacts N.C. des fins de course d’ou-
verture et de fermeture aux bornes 0-11-12;
- sélectionner la commande d’ouverture par
DIP1=ON;
- sélectionner le sens de marche par DIP2=OFF;
- sélectionner la commande de fermeture en régler
6→4=OFF.
- configurer JR6=ON
REMARQUE: pour utiliser l’armoire de commande
en mode homme présent, déconnecter le borne 9.
Dans cette condition, les commandes d’ouverture
(1-5) et de fermeture (1-6) fonctionnent seulement
si elles sont maintenues enfoncées, à leur relâche-
ment l’automatisme s’arrête. La fermeture auto-
matique et les commandes radio sont désactivées.
(Exemple 2)
Si l’on connecte le bourrelet de sécurité autocontrôlé
SOFA1 en fermeture, il est possible d’effectuer les
raccordements suivants:
- régler TM=MAX;
- relier les contacts N.C. des fins de course d’ou-
verture et de fermeture aux bornes 0-11-12;
- sélectionner la commande d’ouverture par
DIP1=ON;
- sélectionner le sens de marche par DIP2=OFF;
- sélectionner la commande de fermeture en régler
6→4=OFF;
- régler SO=OFF.
