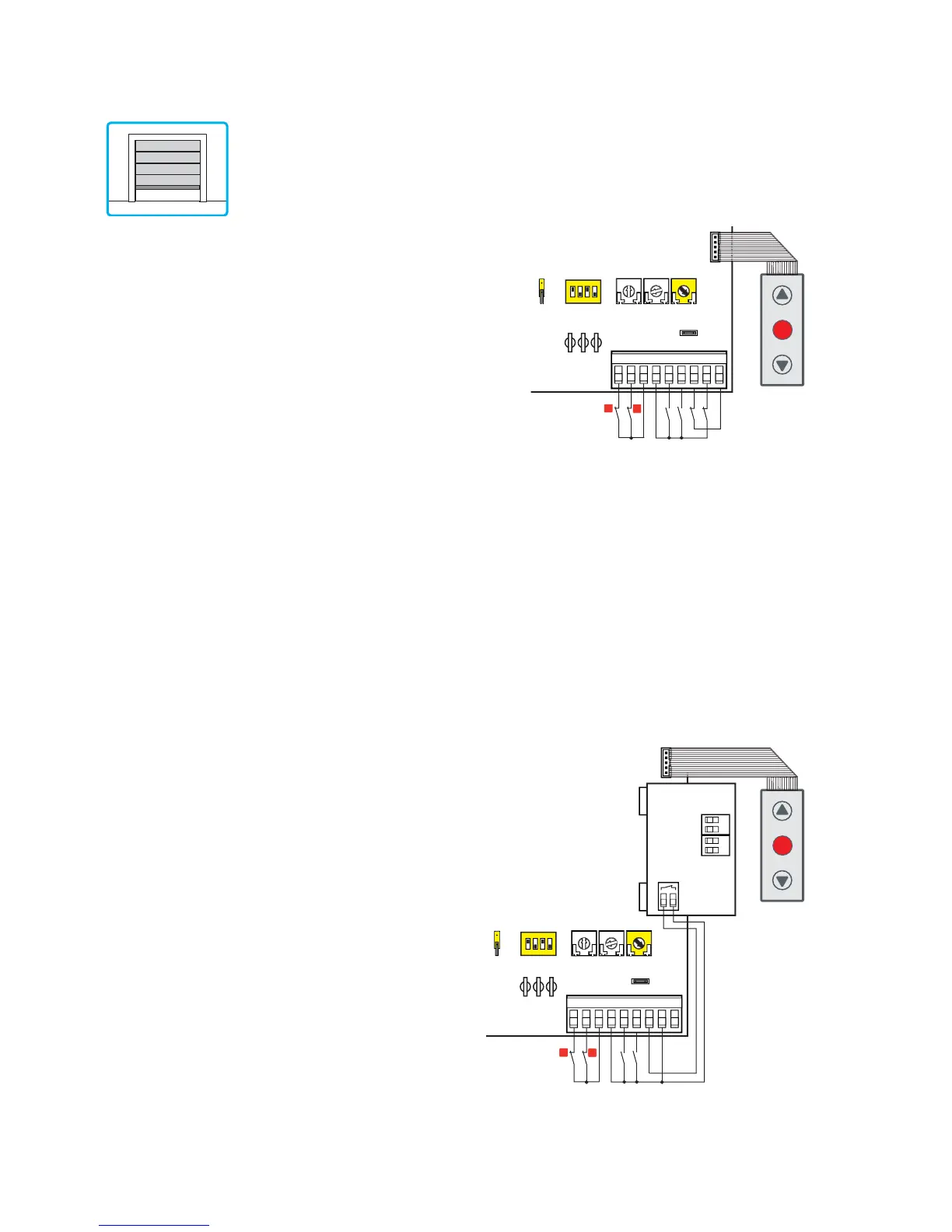

14. Anwendungsbeispiel für Sektionaltore
(Beispiel 1)
Wenn die Steuerung bei Anwendungen für Antrie-
be von Trenntoren verwendet wird:
- TM=max einstellen;
- die N.C.-Kontakte der Endschalter zum Öffnen
und Schließen an die Klemmen 0-11-12 an-
schließen;
- mit Hilfe von DIP1=ON die Öffnungssteuerung
einstellen;
- mit Hilfe von DIP2=OFF die Bewegungsrichtung
einstellen;
- mit Hilfe von 6→4=OFF die Schließsteuerung
einstellen.
- JR6=ON einstellen;
Anm.: Soll die Motorsteuerung im Totmannbetrieb
gebraucht werden, die Klemme 9 trennen.
Unter diesen Bedingungen funktionieren die
Befehle Öffnen (1-5) und Schließen (1-6) nur,
wenn sie gedrückt gehalten werden; beim Lo-
slassen bleibt der Automatikantrieb stehen. Die
automatische Schließung und die Funkbefehle
sind deaktiviert.
(Beispiel 2)
Wenn die Sicherheitsleiste SOFA1 beim Schließen
angeschlossen wird, können folgende Anschlüsse
erstellt werden:
- TM=MAX einstellen;
- die N.C.-Kontakte der Endschalter zum Öffnen
und Schließen an die Klemmen 0-11-12 an-
schließen;
- mit Hilfe von DIP1=ON die Öffnungssteuerung
einstellen;
- mit Hilfe von DIP2=OFF die Bewegungsrichtung
einstellen;
- mit Hilfe von 6→4=OFF die Schließsteuerung
einstellen;
- SO=OFF einstellen.
