8
IP2045IT - 2014-09-22

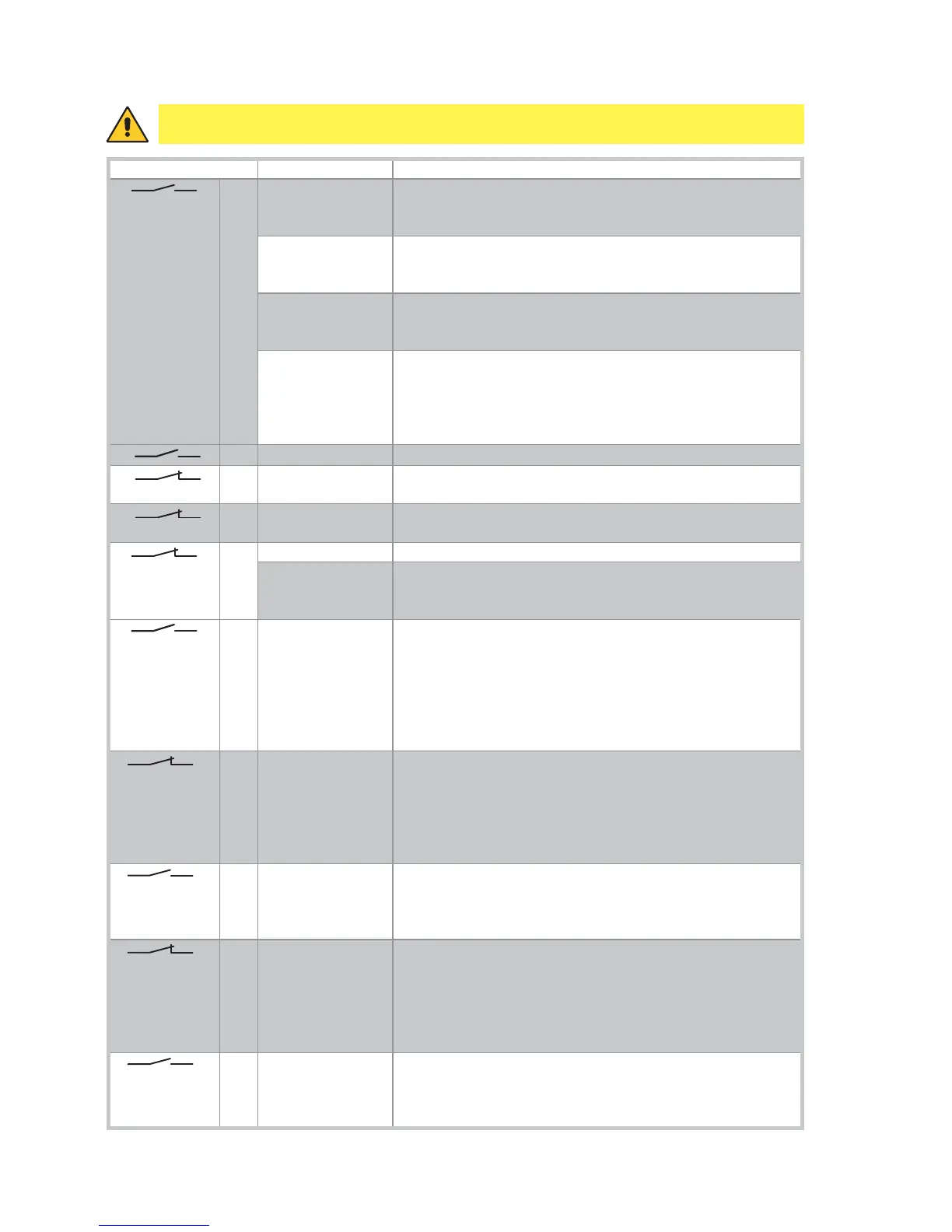

4. Comandi
Comando Funzione Descrizione
1
5 N.O. PASSO PASSO
CON CHIUSURA
AUTOMATICA
Con DIP1=OFF e TC<MAX la chiusura del contatto attiva una manovra
di apertura o chiusura in sequenza: apre-stop-chiude-apre.
NOTA: lo stop non è permanente ma della durata impostata da TC.
PASSO PASSO
SENZA CHIUSURA
AUTOMATICA
Con DIP1=OFF e TC=MAX la chiusura del contatto attiva una mano-
vra di apertura o chiusura in sequenza: apre-stop-chiude-apre.
APERTURA
CON CHIUSURA
AUTOMATICA
Con DIP1=ON e TC<MAX la chiusura del contatto attiva la ma-
novra di apertura.
APERTURA SENZA
CHIUSURA
AUTOMATICA
Con DIP1=ON e TC=MAX la chiusura del contatto attiva la ma-
novra di apertura.
Se 6→4=ON, ad automazione ferma, il contatto 1-5 effettua anche
la manovra di chiusura.
Se 6→4=OFF, la manovra di chiusura viene eseguita dal contatto 1-6.
1
6
N.O. CHIUSURA Con 6→4=OFF la chiusura del contatto attiva la manovra di chiusura.
41
6 N.C. SICUREZZA
IN APERTURA
L’apertura del contatto di sicurezza arresta e impedisce ogni
movimento.
41
8 N.C. SICUREZZA DI
INVERSIONE
L’apertura del contatto di sicurezza provoca l’inversione del mo-
vimento (riapertura) durante la fase di chiusura.
1 9 N.C. STOP L’apertura del contatto di sicurezza provoca l’arresto del movimento.
ARRESTO
DI EMERGENZA
Per ottenere un arresto di emergenza (ad esempio mediante
l’apposito pulsante rosso) collegare i comandi di apertura e
chiusura al morsetto 9 anzichè 1 (9-5, 9-6).
1
9
N.O. COMANDO A UOMO
PRESENTE
L’apertura permanente del contatto di sicurezza abilita la fun-
zione a uomo presente.
In questa condizione, i comandi di apertura (1-5) e di chiusura
(1-6) funzionano solo se mantenuti premuti, al loro rilascio l’au-
tomazione si ferma.
Le eventuali sicurezze presenti e la chiusura automatica sono
disabilitati.
0
11 N.C. FINECORSA
CHIUDE
Con DIP2=OFF l’apertura del contatto arresta il movimento
dell’automazione in fase di chiusura.
Con DIP2=ON l’apertura del contatto arresta il movimento dell’
automazione in fase di apertura.
In alternativa si può collegare il finecorsa ai faston 0-11 (in questo
caso i morsetti 0-11 non devono essere ponticellati).
0
11 N.O. FINECORSA
PROSSIMITA’
CHIUDE
Durante la manovra di chiusura, in caso di rilevamento ostacolo
prima dell’intervento del finecorsa di prossimità, l’anta riapre;
dopo l’intervento del finecorsa di prossimità, l’anta si arresta
sulla battuta meccanica di chiusura.
0
12
N.C. FINECORSA APRE Con DIP2=OFF l’apertura del contatto arresta il movimento
dell’automazione in fase di apertura.
Con DIP2=ON l’apertura del contatto arresta il movimento dell’
automazione in fase di chiusura.
In alternativa si può collegare il finecorsa ai faston 0-12 (in questo
caso i morsetti 0-12 non devono essere ponticellati).
0
12 N.O. FINECORSA
PROSSIMITA’ APRE
Durante la manovra di apertura, in caso di rilevamento ostacolo
prima dell’intervento del finecorsa di prossimità, l’anta si ferma
con manovra di disimpegno; dopo l’intervento del finecorsa di
prossimità, l’anta si arresta sulla battuta meccanica di apertura.
ATTENZIONE: ponticellare tutti i contatti N.C. se non utilizzati. I morsetti con numero
uguale sono equivalenti.
