IP2045ES - 2014-09-22
Cuando el cuadro eléctrico E1A se usa en aplicaciones para cierres metélicos:
- configure JR6=ON;
- conectar el final de carrera N.C. en serie a las fases del motor;
- conectar en puente los bornes 0-11-12.

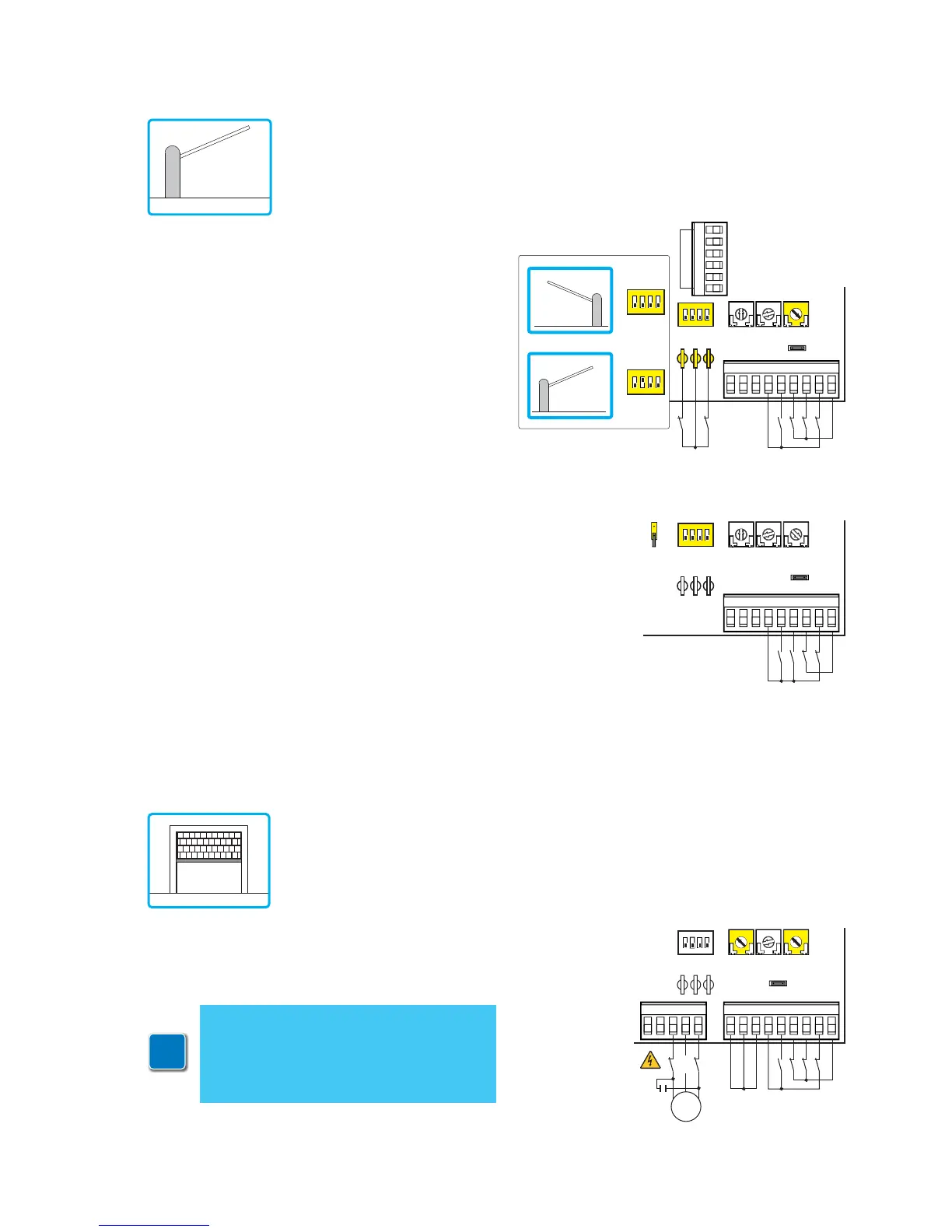

13. Ejemplo de aplicación para cierres metálicos
(Ejemplo 1). Conectar los contactos N.C. de los
finales de carrera de abertura y cierre a los co-
nectores fastons 12-0-12.
(Ejemplo 2). Se puede transformar el mando N.C.
1-6 (Paro de seguridad) en el mando N.O. 1-4
(cierra) regulando 6→4=OFF.
Para obtener el nuevo cierre inmediato de la bar-
rera después del paso a través de las fotocélulas
(u otras seguridad conectadas a 1- 8), programar
el DIP3=OFF.
i
NOTA: si se desea utilizar el cuadro
eléctrico en la modalidad de persona
presente, desconectar el borne 9 (véase
ejemplo 1 capítulo 14).
Cuando el tablero eléctrico E1A es utilizado en aplicaciones para barreras:
- regular RF=CT-5 (MAX);
- regular TM=MAX;
- configure JR6=ON;
- seleccionar el sentido de abertura correcto mediante el DIP2.
12. Ejemplo de aplicación para barreras
R1
RF=CT-5
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
Limit switch
Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
JR6
CT
1
2
3
4
5
R1
DIP3=OFF
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
JR6
R1
<MAX <MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch
NCUWV
com
M1
1~
