Entrematic Ditec E1A - Ejemplo de Aplicación para Puertas Seccionales

100
IP2045ES - 2014-09-22

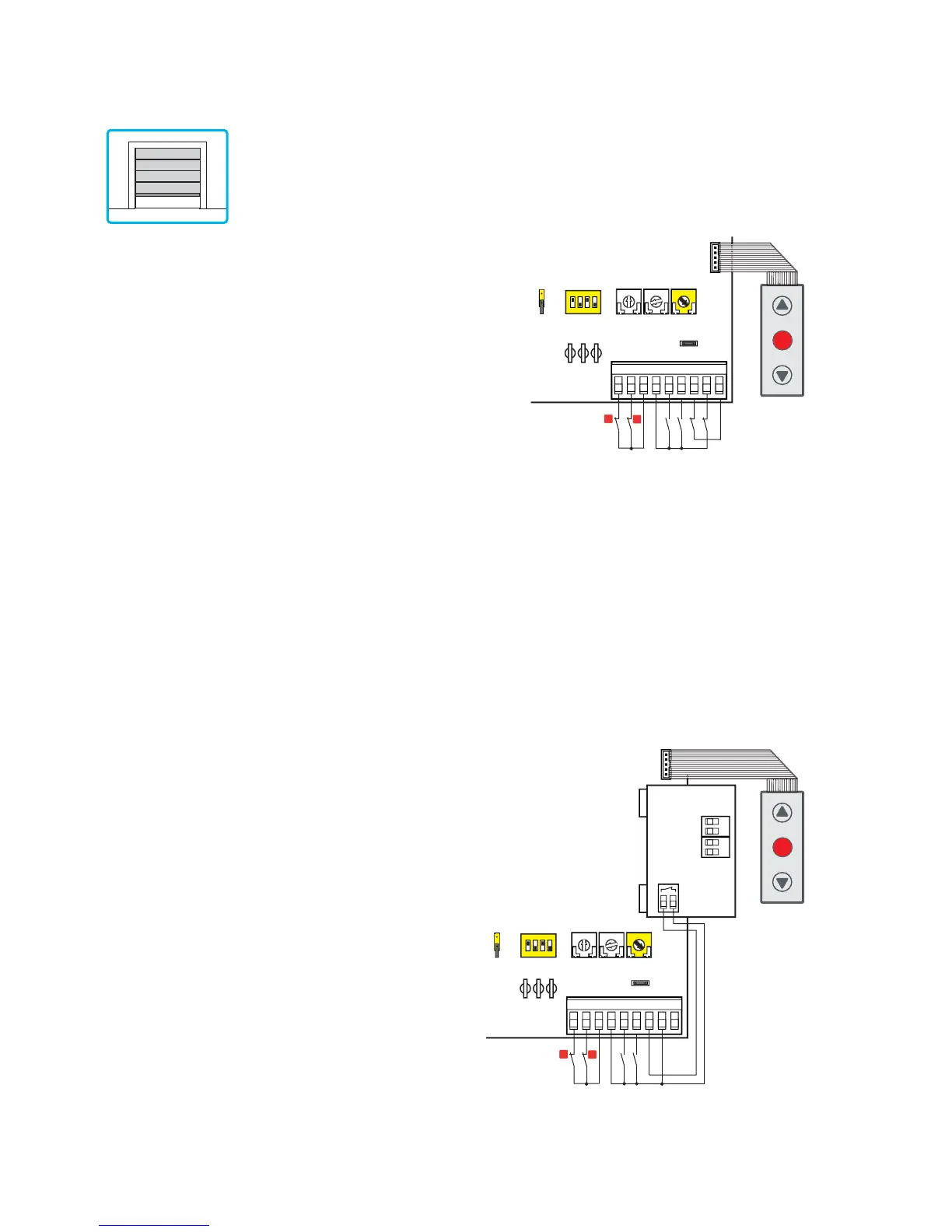

(Ejemplo 1)
Cuando el cuadro electrónico se usa en aplicacio-
nes para automatismos seccionales:
- regular TM=MAX;
- conectar los contactos N.C. de los finales de
carrera de abertura y cierre a los bornes 0-11-
12;
- programar el mando de abertura mediante
DIP1=ON;
- programar el sentido de marcha mediante
DIP2=OFF;
- programar el mando de cierre mediante
6→4=OFF.
- configure JR6=ON;
NOTA: si se desea utilizar el cuadro electrónico
en modalidad hombre presente, desconectar el
borne 9.
En esta condición, los mandos de apertura (1-5)
y cierre (1-6) funcionan sólo si se mantienen
apretados, al soltarlos la automación se para.
El cierre automático y los mandos radio están
deshabilitados.
(Ejemplo 2)
Si se conecta la costa de seguridad autocon-
trolada SOFA1 en cierre, es posible efectuar las
siguientes conexiones:
- regular TM=MAX;
- conectar los contactos N.C. de los finales de
carrera de abertura y cierre a los bornes 0-11-
12;
- programar el mando de abertura mediante
DIP1=ON;
- programar el sentido de marcha mediante
DIP2=OFF;
- programar el mando de cierre mediante
6→4=OFF;
- programar SO=OFF.
R1
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
Limit switch Limit switch
A
C
J12
PT3
JR6
R1
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
Limit switch Limit switch
A
C
J12
PT3
AUX
SOFA1
OUT1
1 41 IN1
JR6
14. Ejemplo de aplicación para puertas seccio-
nales
