48
IP2045FR - 2014-09-22

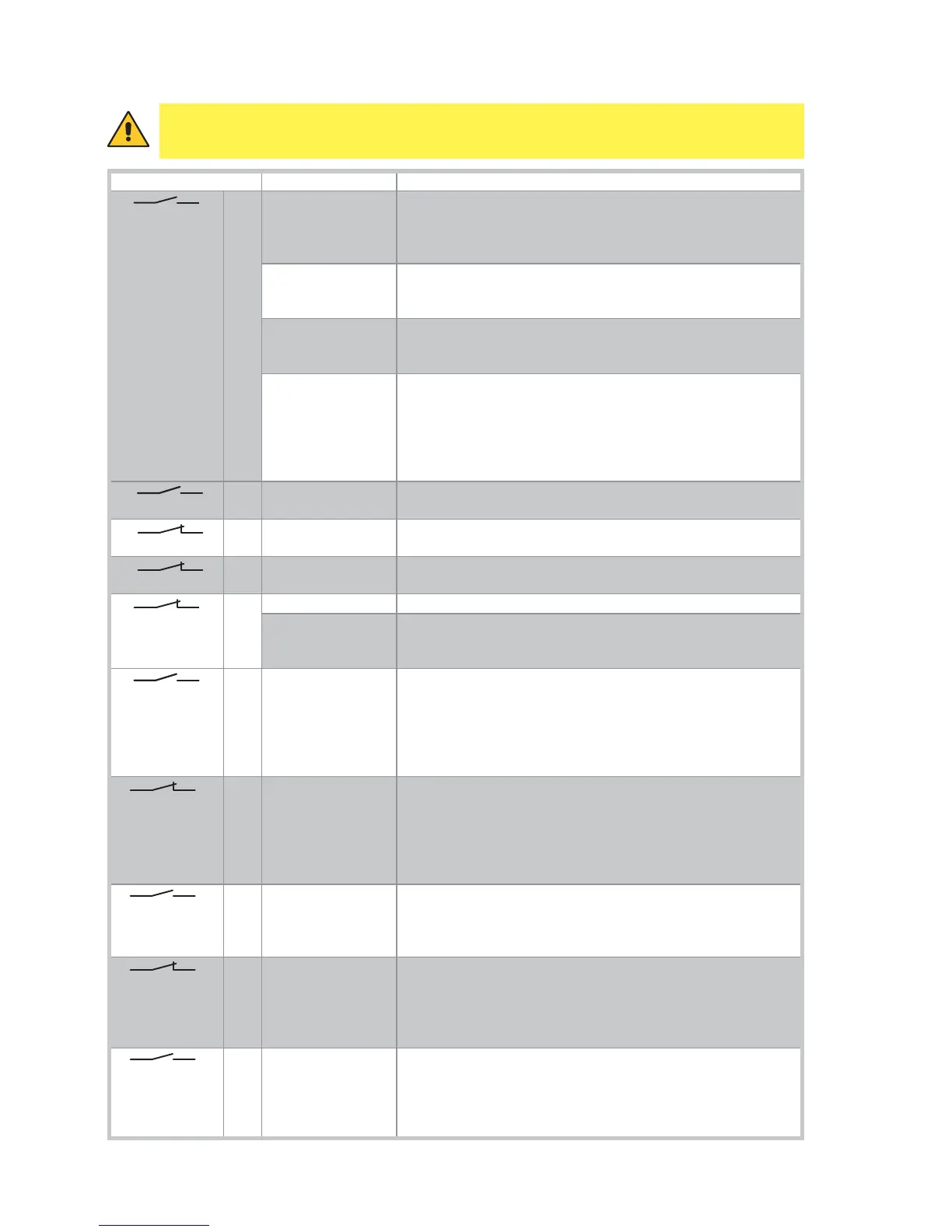

4. Commandes
Commande Fonction Description
1
5 N.O. PAS-A-PAS AVEC
FERMETURE
AUTOMATIQUE
Avec DIP1=OFF et TC<MAX la fermeture du contact active une
manoeuvre d’ouverture et de fermeture en séquence: ouverture-
stop-fermeture-ouverture. REMARQUE: l’arrêt n’est pas perma-
nent car la durée a été programmée par TC.
PAS-A-PAS SANS
FERMETURE
AUTOMATIQUE
Avec DIP1=OFF et TC=MAX la fermeture du contact active une
manoeuvre d’ouverture et de fermeture en séquence: ouverture-
stop-fermeture-ouverture.
OUVERTURE AVEC
FERMETURE
AUTOMATIQUE
Avec DIP1=ON et TC<MAX la fermeture du contact active la
manoeuvre d’ouverture.
OUVERTURE SANS
FERMETURE
AUTOMATIQUE
Avec DIP1=ON et TC=MAX la fermeture du contact active la
manoeuvre d’ouverture.
Si 6 → 4 = ON, avec l’automatisme à l’arrêt, le contact 1-5 effectue
également la manœuvre de fermeture.
Si 6 → 4 = OFF, la manœuvre de fermeture est effectuée par
le contact 1-6.
1
6
N.O. FERMETURE Avec 6→4=OFF la fermeture du contact active la manoeuvre
de fermeture.
41
6 N.C. ARRET
DE SECURITE
L’ouverture du contact de sécurité provoque l’arrêt et empêche
tout mouvement.
41
8 N.C. SECURITE
D’INVERSION
L’ouverture du contact de sécurité provoque l’inversion du
mouvement (réouverture) lors de la phase de fermeture.
1
9 N.C. STOP L’ouverture du contact de sécurité provoque l’arrêt du mouvement.
ARRET
D’URGENCE
Pour obtenir un arrêt d’urgence (par exemple avec le bouton
rouge prévu à cet effet) connecter les commandes d’ouverture
et de fermeture au bornier 9 et non au 1 (9-5, 9-6).
1
9
N.O. COMMANDE
HOMME MORT
L’ouverture permanente du contact de sécurité habilite la fon-
ction homme présent. Dans cette condition, les commandes
d’ouverture (1-5) et de fermeture (1-6) ne fonctionnent que si
on les presse, lorsqu’on les relâche l’automatisme s’arrête.
Les éventuelles sécurités présentes et la fermeture automati-
que sont désactivées.
0
11 N.C. FIN DE COURSE
DE FERMETURE
Avec DIP2=OFF l’ouverture du contact arrête le mouvement de
l’automatisme en phase de fermeture.
Avec DIP2=ON l’ouverture du contact arrête le mouvement de
l’automatisme en phase d’ouverture.
En alternative il est possible de connecter le fin de course aux fastons
0-11 (dans ce cas les borniers 0-11 ne doivent pas être shuntés).
0
11 N.O. FIN DE COURSE
DE PROXIMITE
FERMETURE
Lors de la manoeuvre de fermeture, en cas de détection d’obsta-
cle avant l’intervention du fin de course de proximité, le vantail
se rouvre; après l’intervention du fin de course de proximité, le
vantail s’arrête sur la butée mécanique de fermeture.
0
12
N.C. FIN DE COURSE
DE OUVERTURE
Avec DIP2=OFF l’ouverture du contact arrête le mouvement de l’auto-
matisme en phase d’ouverture. Avec DIP2=ON l’ouverture du contact
arrête le mouvement de l’automatisme en phase de fermeture. En
alternative il est possible de connecter le fin de course aux fastons
0-12 (dans ce cas les borniers 0-12 ne doivent pas être shuntés).
0
12 N.O. FIN DE COURSE
DE PROXIMITE
OUVERTURE
Lors de la manoeuvre d’ouverture, en cas de détection d’ob-
stacle avant l’intervention du fin de course de proximité, le
vantail s’arrête avec une manoeuvre de dégagement ; après
l’intervention des fins de course de proximité, le vantail s’arrête
sur la butée mécanique d’ouverture.
ATTENTION: placer un pontet sur tous les contacts N.C. s’ils ne sont pas utilisés. Les
bornes présentant le même numéro sont équivalentes.
