Wenn die Steuerung bei Anwendungen für Rolltore verwendet wird:
- JR6=ON einstellen;
- schließen Sie die Endschalter N.C. in Serie an die Phasen des Motors an.
- überbrücken Sie die Klemmen 0-11-12.
13. Anwendungsbeispiel für Rolltore
i
Anm: Wenn die Steuerung im Totmannbe-
trieb genutzt werden soll, muss der
Kontakt 1-9 geöffnet/getrennt sein (siehe
Beispiel 1 Kapitel 14).

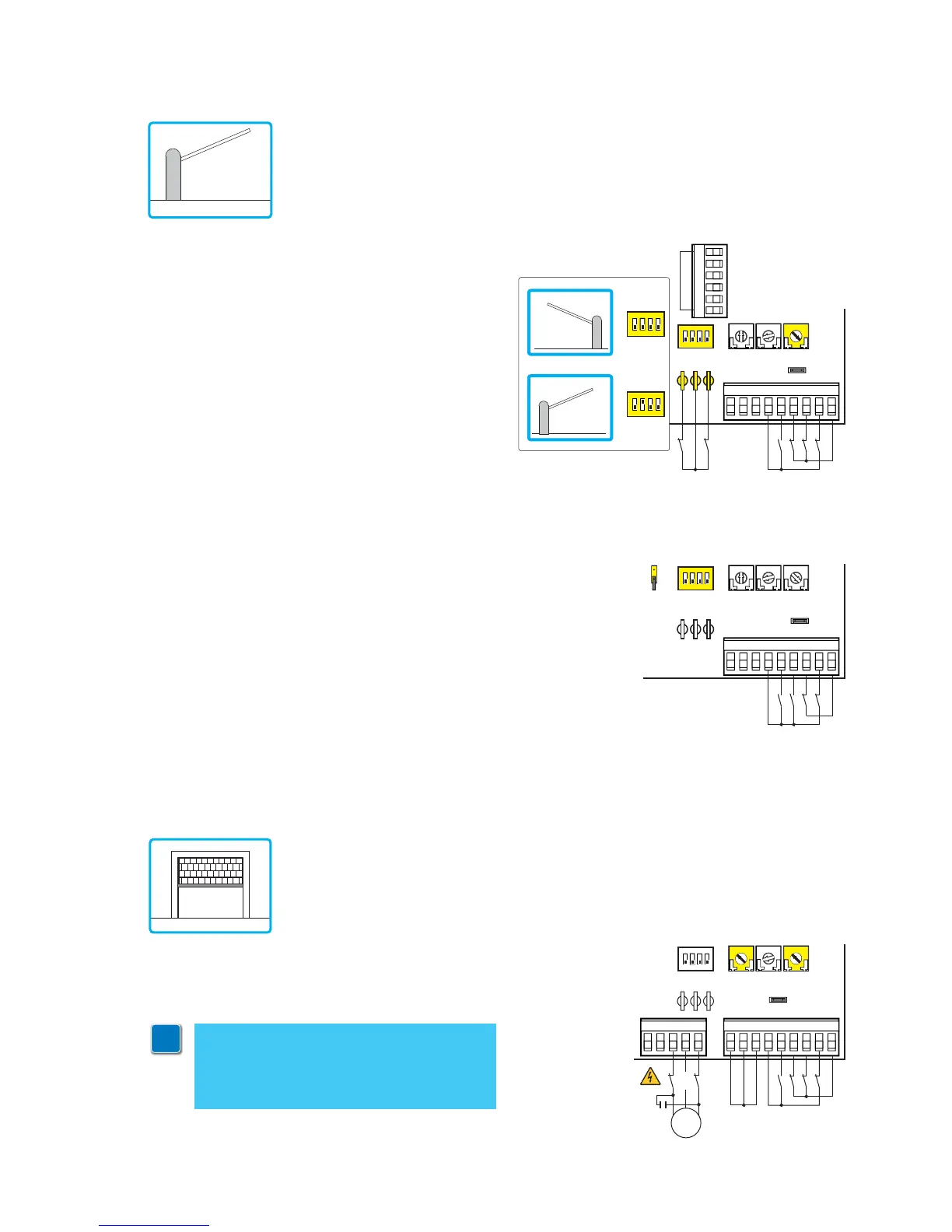

12. Anwendungsbeispiel für Schranken
Wenn die Steuerung bei Schranken eingesetzt wird:
- RF=ct-5 auf den maximalen Wert einstellen;
- TM=MAX einstellen;
- JR6=ON einstellen;
- Mit DIP2 wird die Öffnungsrichtung gewählt.
(Beispiele 1). Die N.C.-Kontakte der Endschalter
zum Öffnen und Schließen an die Steckklemmen
12-0-11 anschließen.
(Beispiele 2). Der N.C.-Kontakt 1-6
(Anhaltesicherheit) kann in den N.O.-Kontakt
1-4 (Befehl ZU) umgewandelt werden, 6→4=OFF
einstellen.
Um die unmittelbare Schließung der Schranke
nach dem Durchfahren der Lichtschranke (oder
anderen an 1-8 angeschlossenen Sicherheiten)
zu erhalten, DIP3=OFF einstellen.
R1
DIP3=OFF
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
JR6
R1
RF=CT-5
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
JR6
CT
1
2
3
4
5
R1
<MAX <MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch
NCUWV
com
M1
1~
